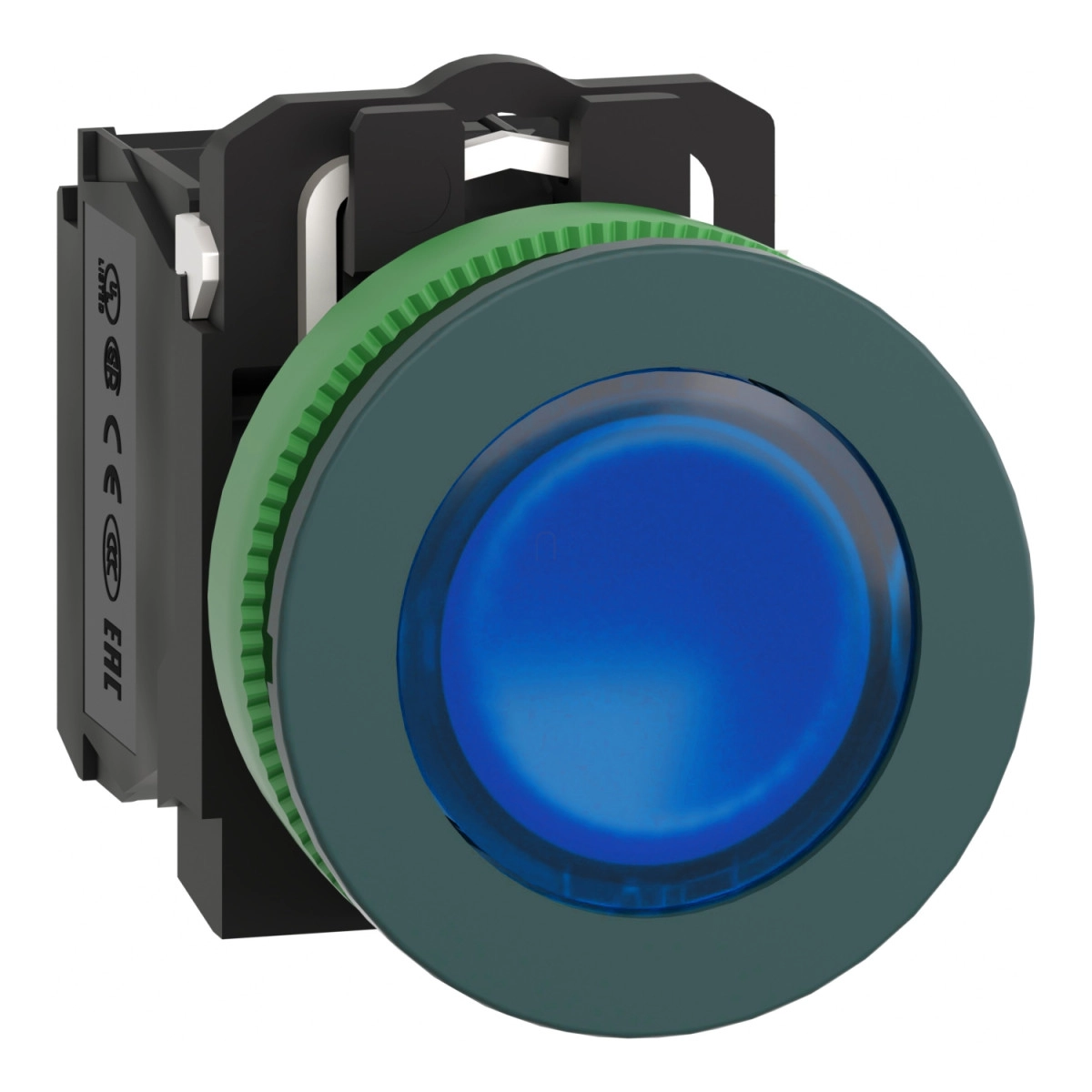

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FW36M5 világító nyomógomb egy kiemelkedő minőségű ipari vezérlőeszköz, amely tökéletes választás vezérlőpanelekbe és irányítópultokba történő beépítéshez. Ez a kék színű, 30 mm átmérőjű világító nyomógomb integrált univerzális LED-del rendelkezik, amely 230-240V AC tápfeszültséggel működik, és egy záró (NO) valamint egy nyitó (NC) érintkezőt tartalmaz.
A termék kompakt kialakítása és kiváló minőségű anyagai hosszú élettartamot és megbízható működést garantálnak. A sötétszürke műanyag előlap és a műanyag rögzítőgyűrű esztétikus megjelenést biztosít, miközben ellenáll a mindennapi használat során előforduló kopásnak és igénybevételnek. A beépített síkfelületű kialakításnak köszönhetően a nyomógomb nem áll ki a panel síkjából, így kevésbé sérülékeny és könnyen tisztítható. A kerek jelzőegység kék megvilágítása kiváló láthatóságot biztosít még erős környezeti fényviszonyok között is, míg a sima lencse letisztult, professzionális megjelenést kölcsönöz az eszköznek.
A XB5FW36M5 nyomógomb rendkívül sokoldalú és számos iparági alkalmazásban használható, beleértve a gyártósorok, gépek, vezérlőpanelekkel és vezérlőállomások indító, leállító vagy egyéb folyamatvezérlési funkcióit. A rugós visszatérítésű működtetővel rendelkezik, ami azt jelenti, hogy a gomb a megnyomás után automatikusan visszaáll alaphelyzetbe. Az 1NO+1NC érintkező konfiguráció széleskörű vezérlési lehetőségeket biztosít, az érintkezők lassú szakítású kialakítása pedig növeli az elektromos élettartamot. Az IEC 60947-5-1 K mellékletének megfelelő pozitív nyitás biztonsági funkciót jelent: hiba esetén az érintkezők garantáltan szétválnak, ami kritikus fontosságú biztonsági alkalmazásoknál.
A nyomógomb műszaki specifikációi lenyűgözőek: 10000000 ciklus mechanikai élettartam, 1000000 ciklus elektromos élettartam különböző terhelési feltételek mellett, 10A konvencionális szabad levegőben mérhető termikus áram, és 600V névleges szigetelési feszültség. A csatlakozások csavaros kapcsokkal történnek, amelyek 2x1,5 mm² kábelekkel (kábelvéggel) vagy 1x0,22...2x2,5 mm² kábelekkel (kábelvég nélkül) kompatibilisek az IEC 60947-1 szabvány szerint. A nyomógomb telepítéshez 30,5 mm átmérőjű furatot igényel, a rögzítési vastagság 1-6 mm lehet. A termék méretei: 42 mm magasság, 36,6 mm szélesség, 55 mm mélység, így kompakt kialakítású, ugyanakkor robusztus és tartós.
Schneider Electric Harmony XB5 - XB5FW36M5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Beépített-síkban szerelt
Szerelési átmérő: 30,5 mm
Jelzőegység alakja: Kerek
Működési jellemzők
Működtető típusa: Rugós visszatérítés
Működtető profilja: Kék, síkfelületű, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú szakítású
Működési út: 1,5 mm (NC elektromos állapot változása), 2,6 mm (NO elektromos állapot változása), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változáskor, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Tápfeszültség határértékek: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 h névleges feszültségen és 25°C-on
Jelzés típusa: Folyamatos
Konvencionális szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Csatlakoztatás
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Szorító vastagság: 1-6 mm / 0,04-0,24 in.
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet üzemeltetéskor: -40...70°C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
