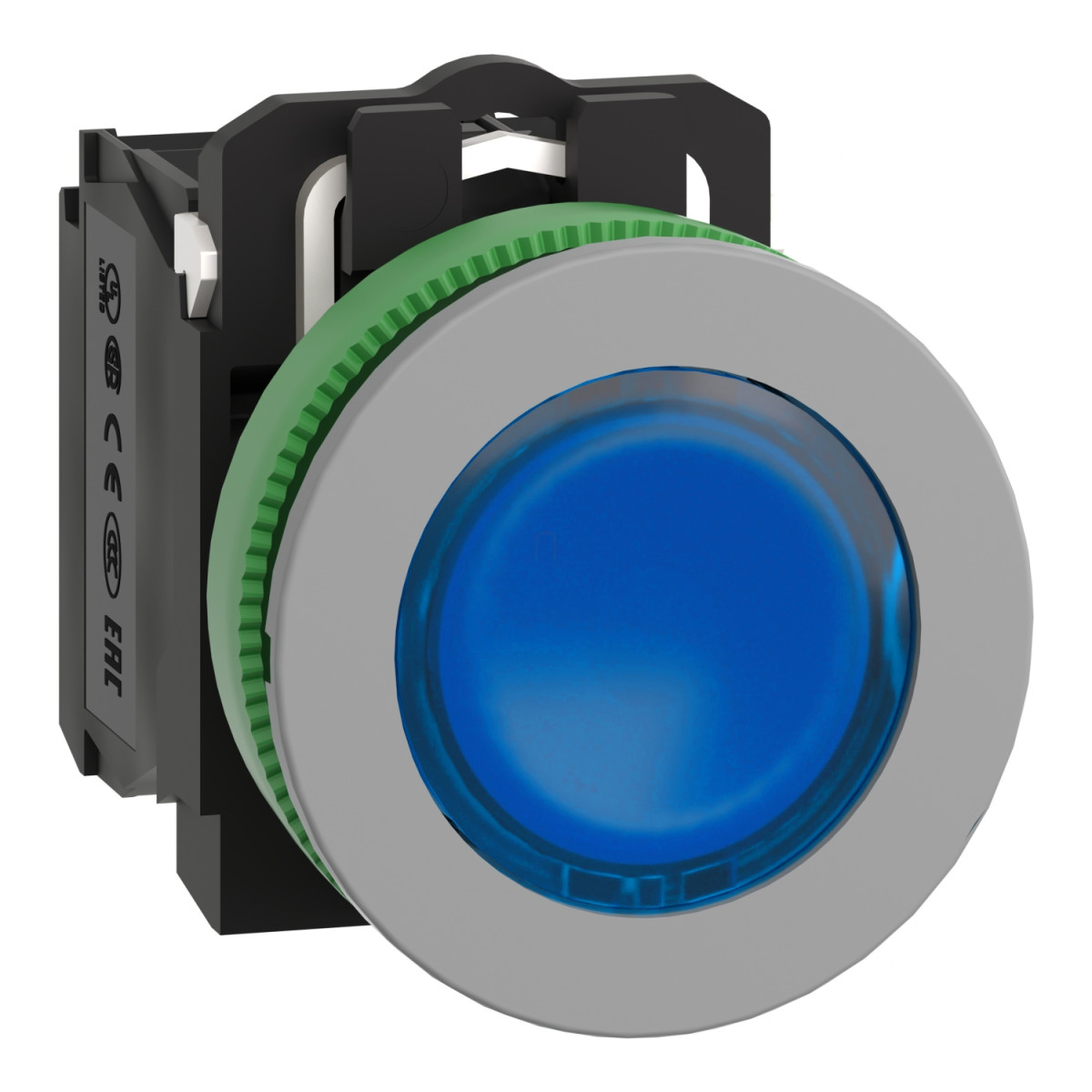

Schneider Electric Harmony XB5 - XB5FW36B5C0 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, kék, szürke körgyűrű

Szélesség méret: 43 mm

Hosszúság méret: 52 mm

Magasság méret: 86 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5FW36B5C0 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, kék, szürke körgyűrű

Name: Schneider Electric Harmony XB5 - XB5FW36B5C0 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, kék, szürke körgyűrű
Brand: Schneider Electric
SKU: 3606489761646
Price: 6083 HUF
Availability: InStock

6 083 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Nyomógomb fej

A Schneider Electric Harmony XB5 termékcsalád részeként, az XB5FW36B5C0 kódjelű megvilágított nyomógomb különleges megoldást kínál ipari vezérlőpanelek és kezelőfelületek kialakításához. Ez a precíziós komponens a Harmony termékcsalád kiemelkedő minőségét és megbízhatóságát képviseli, amely tökéletesen ötvözi a funkcionalitást és a modern formatervezést.

Az XB5FW36B5C0 modell egy 30,5 mm-es beépítési átmérővel rendelkező, kék színű, lapos nyomófelületű nyomógomb, szürke színű műanyag előlappal. A termék univerzális LED megvilágítással rendelkezik, amely 24V AC/DC tápfeszültséggel működik. Az érintkezőkonfigurációja 1NO+1NC (1 záró és 1 nyitó érintkező), amely sokoldalú alkalmazhatóságot biztosít különböző vezérlési feladatokhoz. A nyomógomb működési módja rugós visszatérítésű, ami biztosítja a biztonságos és megbízható működést. A Schneider Electric fontos üzenete, hogy a termék megjelenése változhatott, de ez nem befolyásolja funkcionalitását és biztonságát, valamint kompatibilissá teszi a Universal LED blokkokkal.

A termék műszaki specifikációi rendkívül meggyőzőek: 42 mm magasság, 36,6 mm szélesség és 55 mm mélység jellemzi a kompakt kialakítást. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² vezetékkeresztmetszetet fogadnak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² vezetékkeresztmetszetet kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék kiemelkedő IP66 és IP67 védettséggel rendelkezik, így kiválóan alkalmas olyan környezetben történő használatra, ahol a por és nedvesség elleni védelem kritikus fontosságú. Ezen felül megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami további bizonyíték a robusztus kialakításra. Az IK03 ütésállóság tovább erősíti a termék tartósságát nehéz üzemi körülmények között is.

A nyomógomb kiemelkedő műszaki jellemzői közé tartozik a 10 millió ciklusos mechanikai élettartam, ami hosszú távú, problémamentes működést biztosít. A termék 7000000 Pa nyomású vízsugaraknak is ellenáll 55 °C hőmérsékleten, 0,1 m távolságból. Az elektromos élettartam eléri az 1 millió ciklust különböző terhelési feltételek mellett, például AC-15 kategóriában 2 A áramerősségnél 230 V feszültségen. A termék pozitív nyitású funkcióval rendelkezik az IEC 60947-5-1 K függeléknek megfelelően, ami biztonsági alkalmazásoknál különösen fontos. A maximális üzemi áramerősség 3 A 240 V AC-15 üzemmódban, 6 A 120 V AC-15 üzemmódban, valamint különböző DC értékek DC-13 üzemmódban, ezzel lefedve a legtöbb ipari alkalmazás igényeit. A nyomógomb ellenáll 1 kV túlfeszültségnek az IEC 61000-4-5 szerint, és vibrációs ellenállása 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint. Ütésállósága 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, illetve 50 gn (időtartam = 11 ms) azonos feltételek mellett. Az XB5FW36B5C0 minőségét és megbízhatóságát az UL és CSA tanúsítványok is igazolják, így biztosítva a nemzetközi szabványoknak való megfelelést.

Schneider Electric Harmony XB5 - XB5FW36B5C0 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, kék, szürke körgyűrű műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XB5

Terméktípus: Megvilágított nyomógomb

Készülék rövid neve: XB5F

Előlap anyaga: Műanyag, szürke színre bevonva

Rögzítőgyűrű anyaga: Műanyag

Fej típusa: Süllyesztett kivitel

Szerelési átmérő: 30,5 mm

Jelzőegység fejének formája: Kerek

Működtető típusa: Rugós visszatérítésű

Működtető profilja: Kék, süllyesztett, jelöletlen

Működtető kiegészítő információ: Sima lencsével

Érintkezők típusa és összetétele: 1 NO + 1 NC

Érintkező működése: Lassú bontás

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint

Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint

Fényforrás: Univerzális LED

Izzófoglalat: Integrált LED

Névleges tápfeszültség: 24 V AC/DC 50/60 Hz

Sapka/működtető vagy lencse színe: Kék

Kiegészítő információk

Magasság: 42 mm

Szélesség: 36,6 mm

Mélység: 55 mm

Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO

Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m

Érintkezők használata: Standard érintkezők

Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint

Működési út: 1,5 mm (NC állapotváltás) 2,6 mm (NO állapotváltás) 4,3 mm (teljes út)

Működtetési erő: 3,5 N NC állapotváltás 3,8 N

Mechanikai élettartam: 10000000 ciklus

Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint

Csavarfej formája: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval

Csavarfej formája: Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval

Csavarfej formája: Egyenes hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval

Csavarfej formája: Egyenes hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)

Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint

Hagyományos szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint

Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

Névleges üzemi áram: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

Névleges üzemi áram: 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

Névleges üzemi áram: 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

Névleges üzemi áram: 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

Névleges üzemi áram: 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

Elektromos élettartam: 1000000 ciklus, különböző terhelési feltételek mellett

Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint

Elektromos megbízhatóság: Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint

Jelzés típusa: Állandó

Tápfeszültség határértékek: 19,2...30 V DC 21,6...26,4 V AC

Áramfelvétel: 18 mA

Élettartam: 100000 óra névleges feszültségen és 25 °C-on

Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint

Környezeti adatok

Védőkezelés: TH

Környezeti hőmérséklet tároláskor: -40...70 °C

Környezeti hőmérséklet üzemelés közben: -40...70 °C

Túlfeszültségi kategória: II. osztály az IEC 60536 szerint

IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK védettségi fokozat: IK03 az IEC 50102 szerint

Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1

Termék tanúsítványok: UL listed, CSA

Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullámgyorsulás esetén az IEC 60068-2-27 szerint

Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszos hullámgyorsulás esetén az IEC 60068-2-27 szerint

Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint

Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint

Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezés esetén (fém részeken) az IEC 61000-4-2 szerint

Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint

Elektromágneses kibocsátás: B osztály az IEC 55011 szerint

Termék adatok

Szélesség méret

43 mm

Hosszúság méret

52 mm

Magasság méret

86 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606489761646

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

52 g/db

Cikkszám

3606489761646
