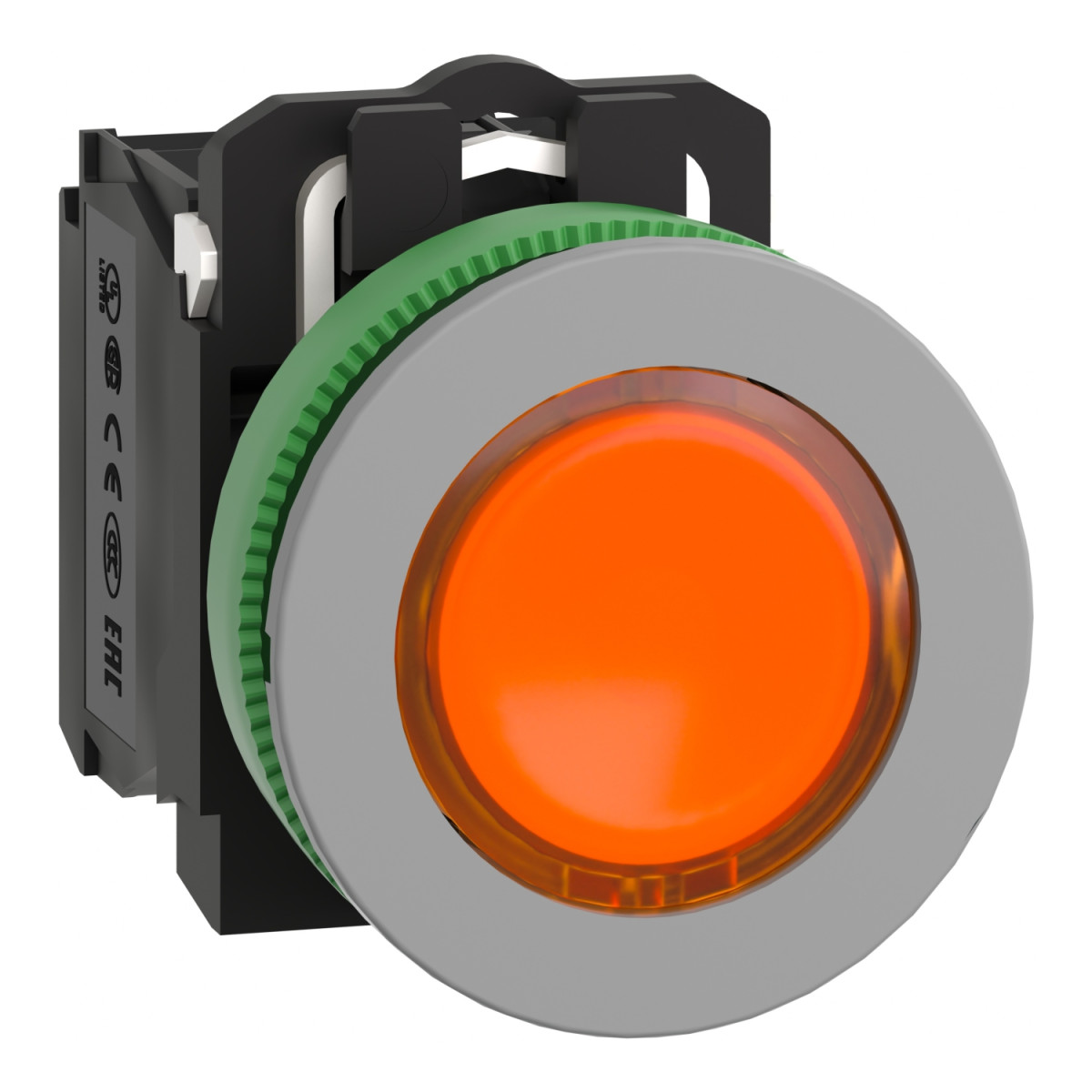

A Schneider Electric Harmony XB5FW35M5C0 panelbe süllyesztett komplett műanyag LED világító nyomógomb kiemelkedő minőségű vezérlőeszköz ipari és kereskedelmi alkalmazásokhoz. A termék a Schneider Electric Harmony XB5 termékcsalád tagja, mely világszerte ismert megbízhatóságáról és tartósságáról. Ez a narancs színű, szürke körgyűrűs nyomógomb tökéletes választás olyan környezetekbe, ahol fontos a vizuális visszajelzés és a megbízható működés.
A termék műszaki kialakítása figyelemre méltó: univerzális LED-világítással rendelkezik, amely 220-240 V AC 50/60 Hz tápfeszültséggel működik. A 30,5 mm-es szerelési átmérőjű nyomógomb beépített süllyesztett fejjel és rugós visszatérítéssel rendelkezik, így biztosítva a következetes és pontos működést. Az érintkezők összetétele 1 NO (záró) és 1 NC (nyitó), lassú megszakítású kontaktusművelettel. A csatlakozást csavaros kapcsok biztosítják, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvéggel (IEC 60947-1 szerint), vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékeket kábelvég nélkül.
A termék kivételes tartósságot mutat: 10 000 000 ciklusos mechanikai élettartammal büszkélkedhet. Villamos élettartama 1 000 000 ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 C függelékének megfelelően. Az elektromos megbízhatóság kiemelkedő: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben, és Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben, az IEC 60947-5-4 szabvány szerint. A termék védelmi besorolása IP66 és IP67 az IEC 60529 szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak. Ütésállósága IK03 az IEC 50102 szerint.
A készülék környezeti előnyei közé tartozik a -40...70 °C közötti működési és tárolási hőmérséklet-tartomány. Kiemelkedő ellenállóképességgel rendelkezik a magas nyomású mosással szemben: 7 000 000 Pa nyomásig 55 °C-on, 0,1 m távolságból. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami kritikus biztonsági alkalmazásokban különösen fontos. Érintkezőanyaga ezüstötvözet (Ag/Ni), rövidzárlat elleni védelme 10 A-es gG típusú biztosítékkal oldható meg az IEC 60947-5-1 szerint. A termék Ui névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), az IEC 60947-1 szerint, míg Uimp névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint.
Schneider Electric Harmony XB5 - XB5FW35M5C0 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Keret anyaga: Műanyag, szürke színre galvanizált
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Minimális eladási mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítés
Működtető profilja: Narancs süllyesztett, jelöletlen
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú-megszakítás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Narancs
Működési út: 1,5 mm (NC elektromos állapot változás); 2,6 mm (NO elektromos állapot változás); 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változás; 3,8 N
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC; (13-14)NO
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti jellemzők
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Védettségi fokozat: IP66 az IEC 60529 szerint; IP67
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Üzemi környezeti hőmérséklet: -40...70 °C
Tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
