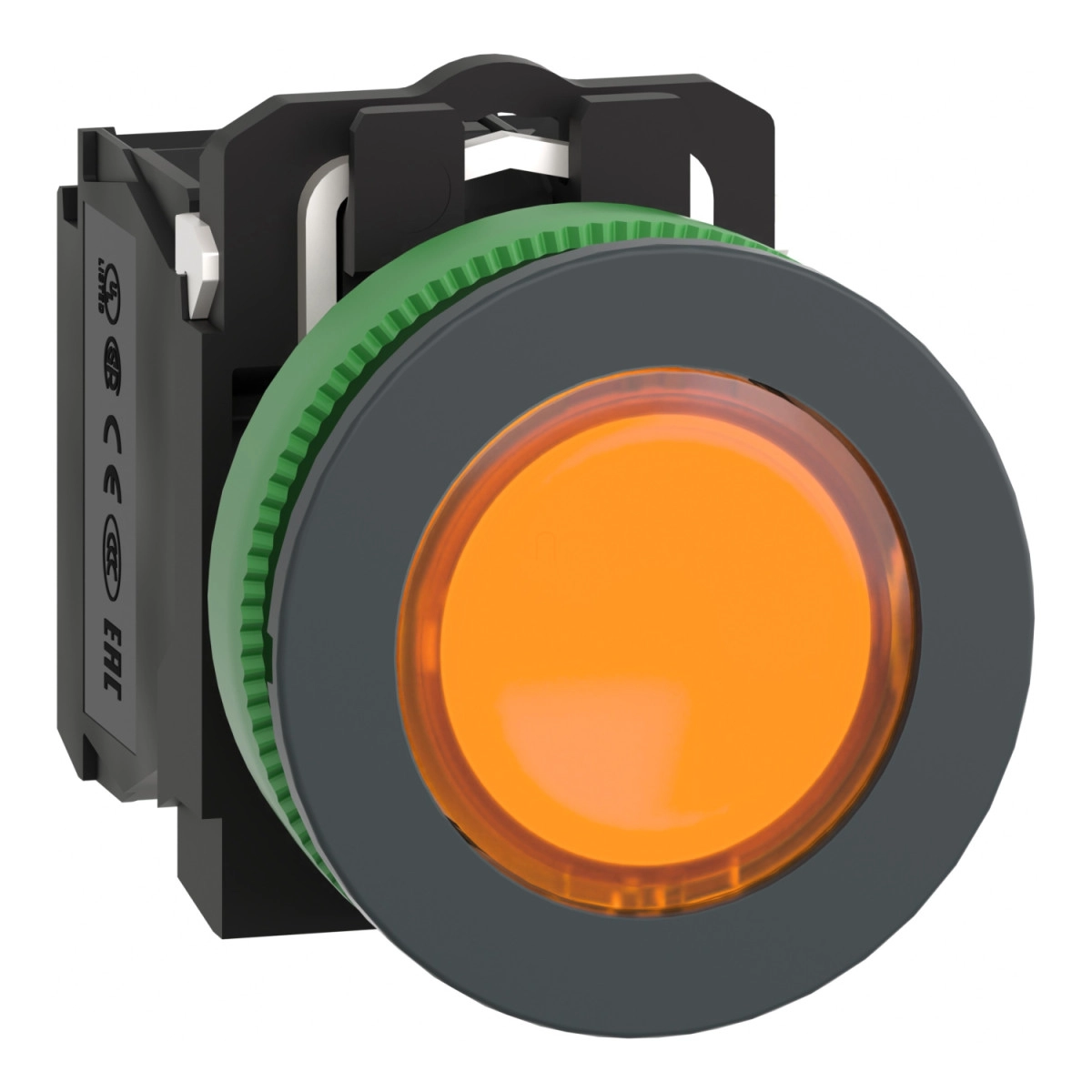

A Schneider Electric Harmony XB5 sorozat XB5FW35M5 narancssárga, univerzális LED-del ellátott világító nyomógombja ipari vezérlőpanelekhez és kapcsolószekrényekhez kiváló választás. Ez a 30 mm átmérőjű, beépített süllyesztett kivitelű kezelőelem megbízható működést biztosít a legigényesebb ipari környezetben is, ahol a láthatóság és az egyértelmű visszajelzés kritikus fontosságú.
A termék narancs színű, jelöletlen nyomófelülettel és sima lencsével rendelkezik, amely egyértelmű vizuális visszajelzést ad a kezelők számára. A nyomógomb érintkezőinek összeállítása 1NO + 1NC (egy nyitó és egy záró érintkező), amely sokoldalú csatlakozási lehetőségeket biztosít különböző vezérlési alkalmazásokhoz. Az érintkezők működése lassú megszakítású (slow-break), amely hosszabb élettartamot és megbízhatóbb kapcsolást eredményez. A beépített univerzális LED világítás 230...240V AC 50/60 Hz tápfeszültséggel működik, biztosítva a kiváló láthatóságot minden körülmények között.
A termék kiemelkedő műszaki paraméterei közé tartozik a kimagasló mechanikai tartósság (10 millió kapcsolási ciklus), valamint a figyelemre méltó IP védettségi szintek (IP66, IP67, IP69, IP69K), amelyek lehetővé teszik a termék használatát még a legmostohább környezeti feltételek között is. A magas nyomású mosóval szembeni ellenállás (7000000 Pa 55 °C-on, 0,1 m távolságból) különösen hasznos élelmiszeriparban, gyógyszeriparban vagy más olyan területen, ahol rendszeres és alapos tisztítás szükséges. Az XB5FW35M5 nyomógomb -40...+70 °C közötti üzemi hőmérséklet-tartománya biztosítja a megbízható működést extrém környezeti feltételek mellett is.
A termék csatlakoztatása csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezeték befogadására is alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték befogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Ez a rugalmas csatlakoztatási mód megkönnyíti a telepítést különböző alkalmazásokban. Az XB5FW35M5 nyomógomb pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami biztonsági alkalmazásokban különösen előnyös. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011 és ISO 21702 szabványokat, valamint rendelkezik UL és CSA tanúsítványokkal. Ez a világszintű szabványoknak való megfelelés lehetővé teszi a termék globális alkalmazását különféle ipari projektekben.
Schneider Electric Harmony XB5 - XB5FW35M5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profilja: Narancssárga süllyesztett, jelöletlen
További információ: Sima lencsével
Érintkező típusa és összeállítása: 1 NO + 1 NC
Érintkező működése: Lassú megszakítású
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes működési út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Fényforrás: Univerzális LED
Lámpatípus: Beépített LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Burkolat/működtető vagy lencse színe: Narancssárga
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültség és 25°C mellett
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 195...264 V AC
Csatlakoztatás
Csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint. Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Környezeti jellemzők
IP védettség: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK03 az IEC 50102 szerint
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
