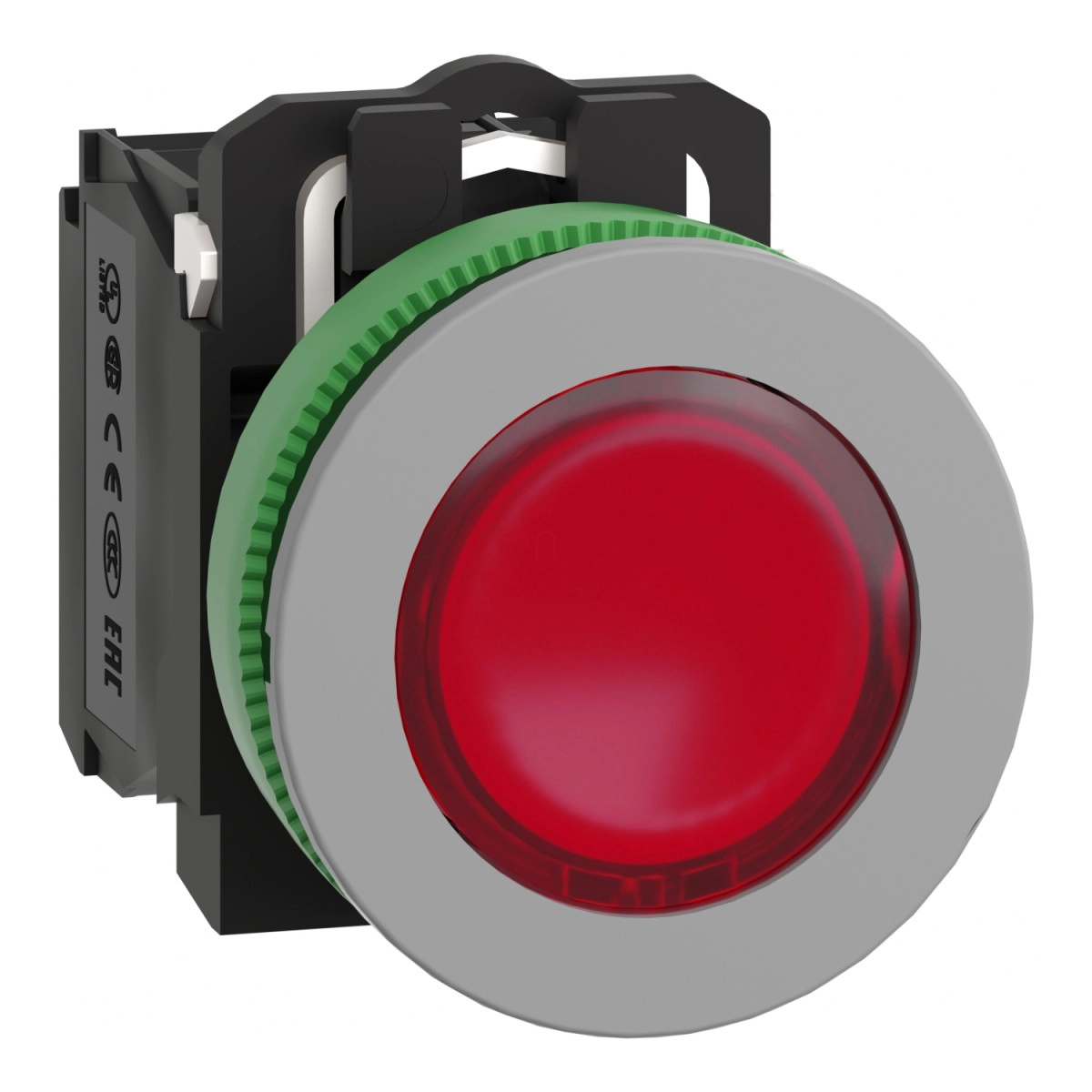

A Schneider Electric Harmony XB5 termékvonal XB5FW34M5C0 típusú megvilágított nyomógombja egy kiváló minőségű, ipari vezérlőelem, amely tökéletes választás különböző gépek és berendezések kezelőpaneljeibe. Ez a szürke kerettel és piros nyomófelülettel rendelkező világító nyomógomb 30 mm átmérőjű, így a szabványos méretű furatok esetén könnyen beépíthető különféle vezérlőpanelekbe.
A termék elsődleges felhasználási területe az ipari automatizálás és gépi vezérlés, ahol a kezelő számára fontos a visszajelzés. Az XB5FW34M5C0 komplett nyomógomb univerzális LED-del van felszerelve, amely 230-240V AC 50/60 Hz tápfeszültséggel működik, így könnyen integrálható a legtöbb ipari rendszerbe. A beépített LED megvilágítás tiszta, piros fényt biztosít, amely még erős környezeti megvilágítás mellett is jól látható. Az egyszerű, de funkcionális dizájn lehetővé teszi, hogy a termék bármilyen ipari környezetbe vagy kezelőpultra esztétikusan illeszkedjen.
Az XB5FW34M5C0 műszaki specifikációit tekintve kiemelkedő tulajdonságokkal rendelkezik. A nyomógomb 1 NO (záró) és 1 NC (bontó) érintkezővel van ellátva, így rugalmasan alkalmazható különböző vezérlési feladatokban. A beépített érintkezők lassú-bontó működésűek, amely biztosítja a megbízható kapcsolást. A termék csatlakoztatása csavaros szorítókapcsokkal történik, ami lehetővé teszi a ≤ 2 x 1,5 mm² kábelvéggel ellátott vezetékek vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélküli vezetékek csatlakoztatását az IEC 60947-1 szabványnak megfelelően. Az érintkezők ISO szabvány szerinti jelölése (21-22)NC és (13-14)NO, ami megkönnyíti a bekötést és a hibakeresést. A nyomógomb működtetési ereje 3,5 N az NC érintkező állapotváltozásához és 3,8 N teljes működtetéshez, míg a teljes működési út 4,3 mm.
Az XB5FW34M5C0 modell kiemelkedő tartóssággal büszkélkedhet, amit a 10 000 000 ciklus mechanikai élettartam bizonyít. Elektromos élettartama 1 000 000 kapcsolás AC-15 üzemmódban, különböző terhelési feltételek mellett. A termék rögzítése 30,5 mm átmérőjű furatba történik, a rögzítőgyűrű műanyagból készült, míg a nyomógomb kerete szürke színű műanyag. A nyomógomb típusa beépített, süllyesztett kivitelű, síkba szerelhető változat, sima lencsével. Az eszköz rugós visszatérítésű, ami biztosítja, hogy a nyomógomb mindig visszatérjen alaphelyzetbe a működtetés után. Az XB5FW34M5C0 méreteire vonatkozóan a termék magassága 42 mm, szélessége 36,6 mm, mélysége pedig 55 mm. A rögzítőfurat ajánlott átmérője 30,75 mm (30,5 mm +0,5/-0 tűréssel), míg a befogási vastagság 1-6 mm lehet.
Schneider Electric Harmony XB5 - XB5FW34M5C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Megvilágított nyomógomb
Rövid terméknév: XB5F
Keret anyaga: Szürke színű műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejkialakítás: Beépített, süllyesztett
Rögzítési átmérő: 30,5 mm
Minimális rendelési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros, süllyesztett, jelölés nélkül
További működtetési információk: Sima lencsével
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Elektromos jellemzők
Csatlakozás - sorkapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Piros
Sorkapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Kontaktusok használata: Normál érintkezők
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Kontaktusanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad léghűtésű termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Védettségi besorolás: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti léghőmérséklet tároláskor: -40...70 °C
Környezeti léghőmérséklet üzemelés közben: -40...70 °C
Megfelelőségek és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
