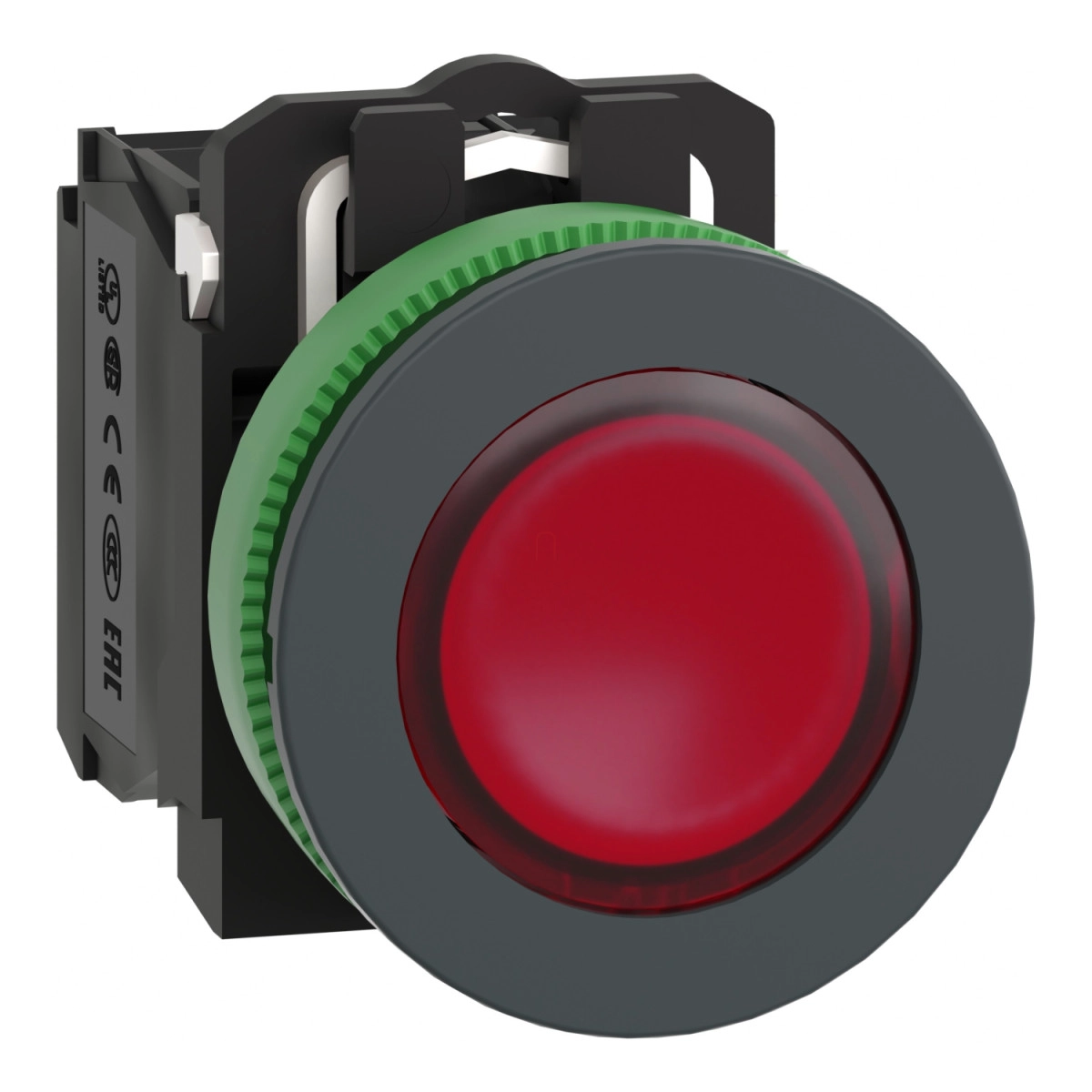

A Schneider Electric Harmony XB5FW34M5 egy kiváló minőségű, beépített világítással rendelkező nyomógomb, amely ideális választás ipari alkalmazásokhoz és vezérlőpanelekhez. Ez a piros színű, 30 mm-es átmérőjű nyomógomb tökéletes megoldást kínál olyan környezetekben, ahol a megbízhatóság és a láthatóság kiemelten fontos.
A Harmony XB5 termékcsalád részeként az XB5FW34M5 nyomógomb sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik, ami biztosítja a hosszú élettartamot és a megbízható működést még a legzordabb ipari környezetben is. A készülék beépített univerzális LED világítással rendelkezik, amely 220-240 V AC 50/60 Hz tápfeszültséget igényel. A piros színű, jelöletlen, süllyesztett kialakítású nyomógomb egyszerű lencsefelülettel rendelkezik, ami optimális láthatóságot biztosít minden fényviszony mellett. A termék 1 NO + 1 NC érintkezőkonfigurációval rendelkezik, amely sokoldalú kapcsolási lehetőségeket kínál különböző alkalmazásokhoz.
Az XB5FW34M5 nyomógomb rendkívül tartós konstrukcióval rendelkezik, amit a 10 millió ciklusos mechanikai élettartam is bizonyít. A készülék magas szintű védettséget biztosít a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások is igazolnak. A nyomógomb különösen ellenálló a magas nyomású mosással szemben, akár 7000000 Pa nyomást is kibír 55 °C hőmérsékleten, 0,1 m távolságból. A termék megfelel az IEC 60947-1 és számos más nemzetközi szabványnak, valamint rendelkezik UL és CSA tanúsítványokkal, ami garantálja a globális megfelelőséget és kompatibilitást.
A Schneider Electric XB5FW34M5 nyomógomb szerelése rendkívül egyszerű és rugalmas a 30,5 mm-es szerelési átmérőnek köszönhetően. A csavaros kapcsokkal történő csatlakozás lehetővé teszi a gyors és biztonságos telepítést, legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékekkel, kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekkel kábelvég nélkül. A nyomógomb működtetési útja precízen meghatározott: 1,5 mm az NC érintkező elektromos állapotának változásához, 2,6 mm az NO érintkező elektromos állapotának változásához, és összesen 4,3 mm a teljes úthossz. A működtetéshez szükséges erő 3,5 N az NC érintkező esetén és 3,8 N általánosan, ami optimális használati élményt biztosít.
Schneider Electric Harmony XB5 - XB5FW34M5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Villamos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú törésű
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalata: Beépített LED
Névleges tápfeszültség [Us]: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési jellemzők
Működési úthossz: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes úthossz)
Működtetési erő: 3,5 N NC elektromos állapot változás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
