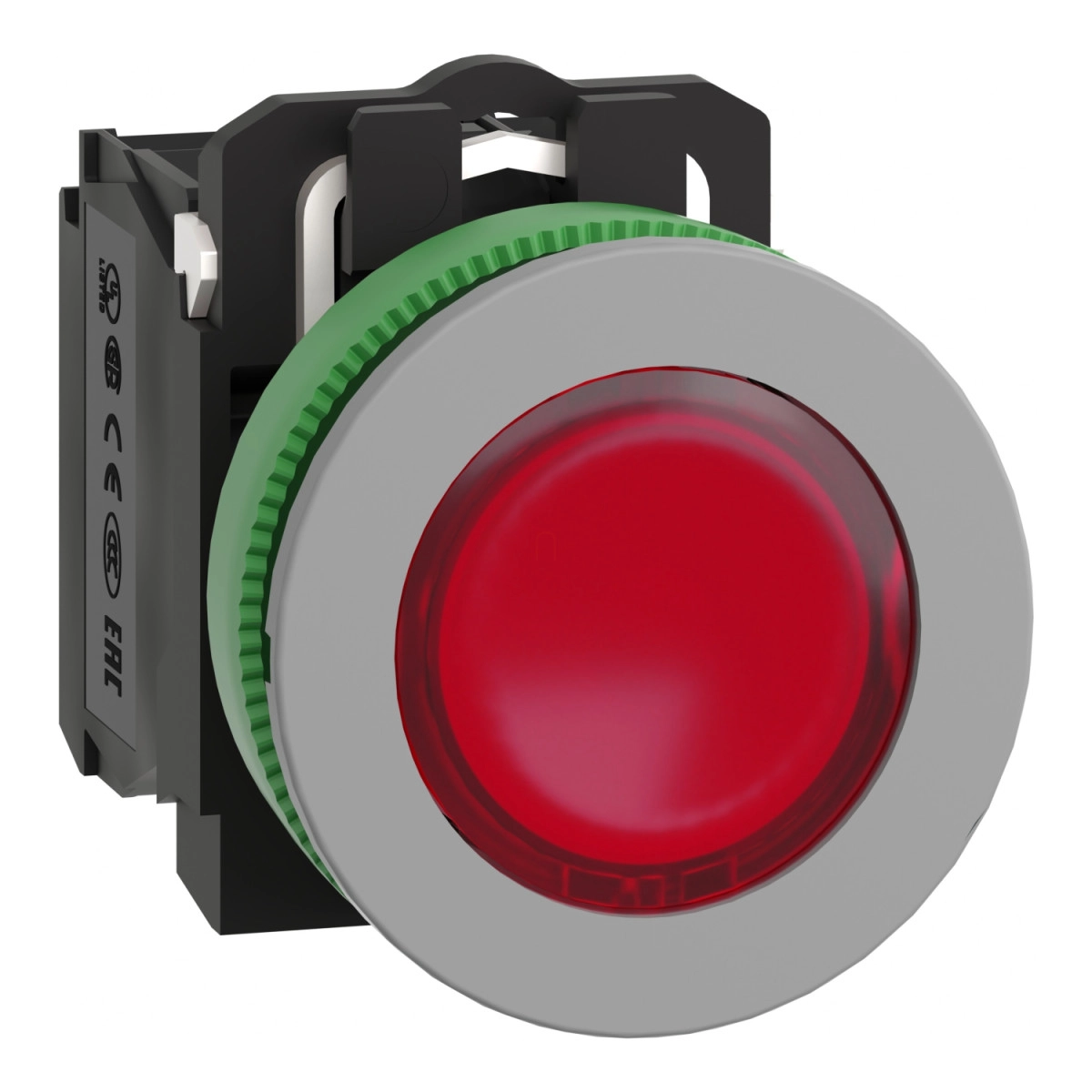

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FW34B5C0 világító nyomógomb egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőelem, amely megbízhatóságot és hosszú élettartamot kínál a legigényesebb környezetekben is. A nyomógomb 30 mm-es beépítési átmérővel rendelkezik, amely iparági szabványnak számít, így könnyen illeszthető a legtöbb vezérlőpanel kialakításba.
A termék szürke színű műanyag előlappal és piros színű, süllyesztett nyomófelülettel rendelkezik, amely kiváló vizuális visszajelzést biztosít a kezelő számára. Az integrált univerzális LED világítás 24V AC/DC tápfeszültséggel működik, 50/60 Hz frekvencián, ami rendkívül sokoldalúvá teszi különböző ipari környezetekben. A nyomógomb sima, jelölés nélküli felülettel és sima lencsével rendelkezik, így szükség esetén egyedi címkézést lehet alkalmazni. A termék kontaktuskialakítása 1NO + 1NC (egy záró és egy nyitó érintkező), amely a legtöbb vezérlési feladathoz ideális kombinációt nyújt.
A Schneider Electric XB5FW34B5C0 nyomógomb rendkívül tartós és ellenálló a környezeti hatásokkal szemben. IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami azt jelenti, hogy teljesen por- és vízvédett, valamint ellenáll a korrozív anyagoknak is. A termék akár 7000000 Pa nyomású nagynyomású mosóval is tisztítható 55 °C hőmérsékleten, 0,1 m távolságból, ami különösen hasznos az élelmiszeripari, gyógyszeripari vagy más szigorú higiéniai követelményeket támasztó környezetekben. Az IK03 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A nyomógomb működési paraméterei is kiemelkedőek: 10 millió mechanikai működési ciklust képes teljesíteni, és akár 1 millió elektromos kapcsolást is elvégezhet különböző terhelési feltételek mellett. A termék rugós visszatérítésű működtetővel rendelkezik, és a működési út 1,5 mm az NC érintkező állapotváltozásáig, 2,6 mm az NO érintkező állapotváltozásáig, összesen 4,3 mm teljes úthosszal. A működtetési erő 3,5 N az NC érintkező állapotváltozásáig, összesen 3,8 N. A lassú bontású érintkezők ezüst ötvözetből (Ag/Ni) készülnek, amelyek kiváló elektromos vezetőképességet és tartósságot biztosítanak. A termék 10A-es hagyományos szabad levegőn mért termikus áramerősséget biztosít az IEC 60947-5-1 szabványnak megfelelően, és különböző terhelési kategóriákban különféle névleges üzemi áramerősségeket támogat, például 3A 240V AC-15 kategóriában vagy 0,27A 250V DC-13 kategóriában.
Schneider Electric Harmony XB5 - XB5FW34B5C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Szürke színű műanyag
Rögzítő gallér anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros, süllyesztett, jelölés nélküli
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerinti
Csatlakozások - kapcsok: Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerinti
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz
Kupak/működtető vagy lencse színe: Piros
Méret és ellenállóképesség
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Műszaki specifikációk
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis kereszthornyos Philips 1-es csavarhúzóval, kompatibilis Pozidriv 1-es csavarhúzóval, kompatibilis lapos Ø 4 mm csavarhúzóval, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áramerősség [Ith]: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-1 szerint
Névleges üzemi áramerősség [Ie]: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áramerősség [Ie]: 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áramerősség [Ie]: 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14
Termék tanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésen (fém részeken) IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály IEC 55011 szerint
