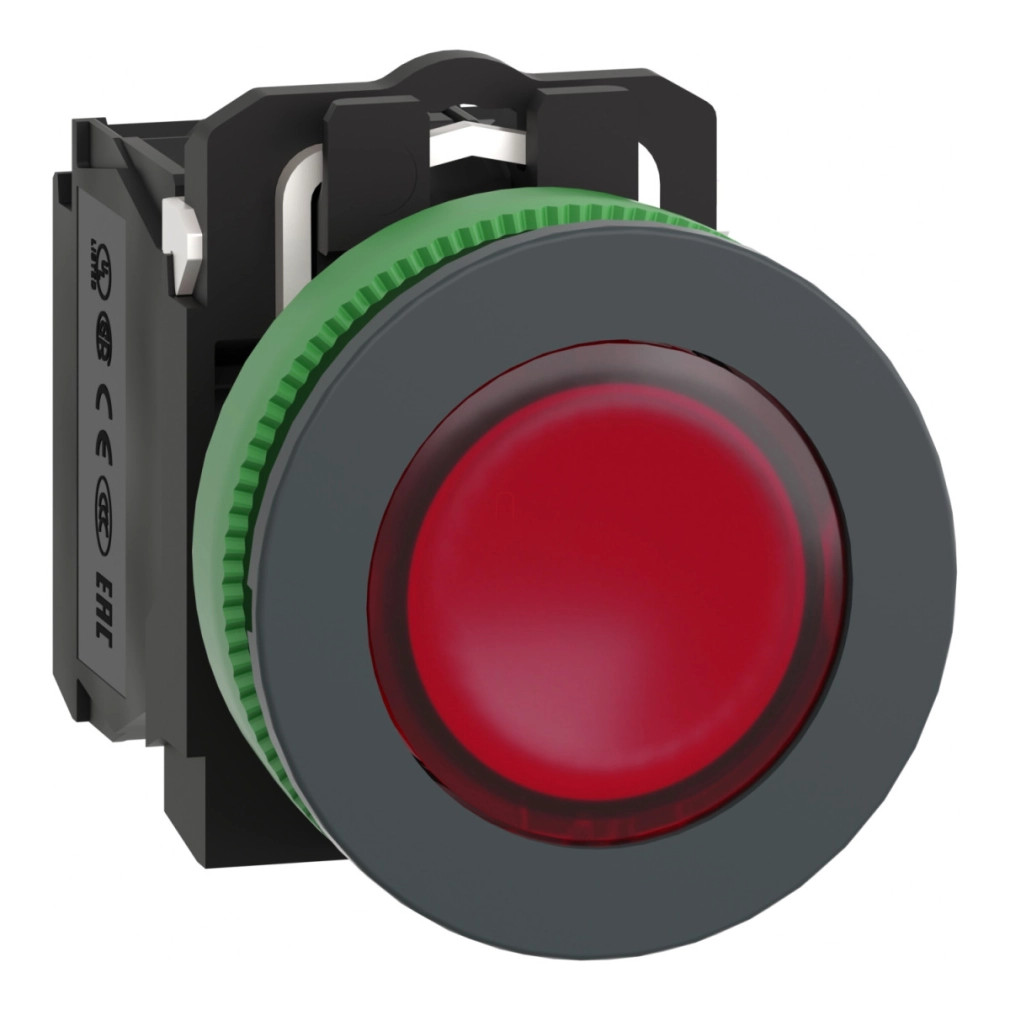

A Schneider Electric Harmony XB5FW34B5 egy kiváló minőségű, piros színű, megvilágított nyomógomb, amely kifejezetten ipari vezérlőpanelekbe történő beépítésre lett tervezve. Ez a termék a Schneider Electric Harmony XB5 termékcsalád része, amely világszerte elismert a magas megbízhatóságáról és tartósságáról az ipari alkalmazásokban.
A XB5FW34B5 modell 30 mm átmérőjű, panelbe süllyeszthető kivitelű, integrált univerzális LED világítással rendelkezik, amely 24V AC/DC feszültségen működik. A nyomógomb fej piros színű, sima felületű, jelölés nélküli kialakítással készült, sima lencse borítással. A készülék érintkezőinek konfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), ami sokoldalú kapcsolási lehetőségeket biztosít különböző vezérlési feladatokhoz. Az érintkezők működése lassú bontású (slow-break) típusú, ami optimális biztonságot nyújt a kapcsolás során.
A termék műszaki paraméterei között kiemelkedő, hogy sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik, ami könnyű, de stabil rögzítést tesz lehetővé. A szerelési átmérő 30,5 mm, a beépítési mélység 55 mm, míg a teljes magasság 42 mm és a szélesség 36,6 mm. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A nyomógomb rugós visszatérítésű működési mechanizmussal rendelkezik, ami biztosítja a megbízható működést hosszú távon is.
A Schneider Electric XB5FW34B5 modell kiemelkedően ellenálló a környezeti hatásokkal szemben, amit a magas IP védettségi besorolás is jelez: IP66, IP67, IP69 és IP69K, amely tökéletes védelmet nyújt por, nedvesség és nagynyomású vízsugár ellen is. A készülék akár 7000000 Pa nyomású, 55 °C hőmérsékletű magasnyomású mosásnak is ellenáll 0,1 méter távolságból. Ütésállósága IK03 szintű az IEC 50102 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, UL 508, CSA C22.2 No 14, és IEC 60947-5-1 előírásainak, valamint rendelkezik UL és CSA tanúsítványokkal is. A készülék pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami tovább növeli a működési biztonságot kritikus alkalmazásokban.
A villamos jellemzők között meg kell említeni, hogy a hagyományos szabad levegő termikus áramerőssége 10 A az IEC 60947-5-1 szerint, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint. A névleges üzemi áram kategóriánként változó: AC-15 esetén 3A 240V-nál, 6A 120V-nál, illetve 1,2A 600V-nál, míg DC-13 esetén 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál. Az elektromos élettartam akár 1000000 kapcsolási ciklus is lehet különböző terhelési feltételek mellett. A LED fényforrás akár 100000 üzemórát is működhet névleges feszültség és 25 °C hőmérséklet mellett. Kiváló megoldás vezérlőpanelekbe, gépek kezelőfelületeire, ahol egyértelmű vizuális visszajelzés szükséges a működési állapotról.
Schneider Electric Harmony XB5 - XB5FW34B5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Megvilágított nyomógomb
Rövidített terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Sapka/működtető vagy lencse színe: Piros
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
További információk
Kapcsok leírása ISO n°1: (21-22)NC
(13-14)NO
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési úthossz: 1,5 mm (NC elektromos állapot változás)
2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes úthossz)
Működtető erő: 3,5 N NC elektromos állapot változás
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos paraméterek
Hagyományos szabad levegő termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 cikl/óra
Tápfeszültség határértékek: 19,2...30 V DC
21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
