A Schneider Electric Harmony XB5 sorozatú XB5FW33M5C0 típusú világító nyomógomb egy kiváló minőségű ipari kapcsolóelem, amely számos automatizálási és vezérlési rendszerben alkalmazható. Ez a prémium kategóriás termék a Schneider Electric megbízhatóságát és innovatív technológiáját ötvözi, biztosítva a hosszú élettartamot és stabil működést még a legmostohább ipari környezetben is.

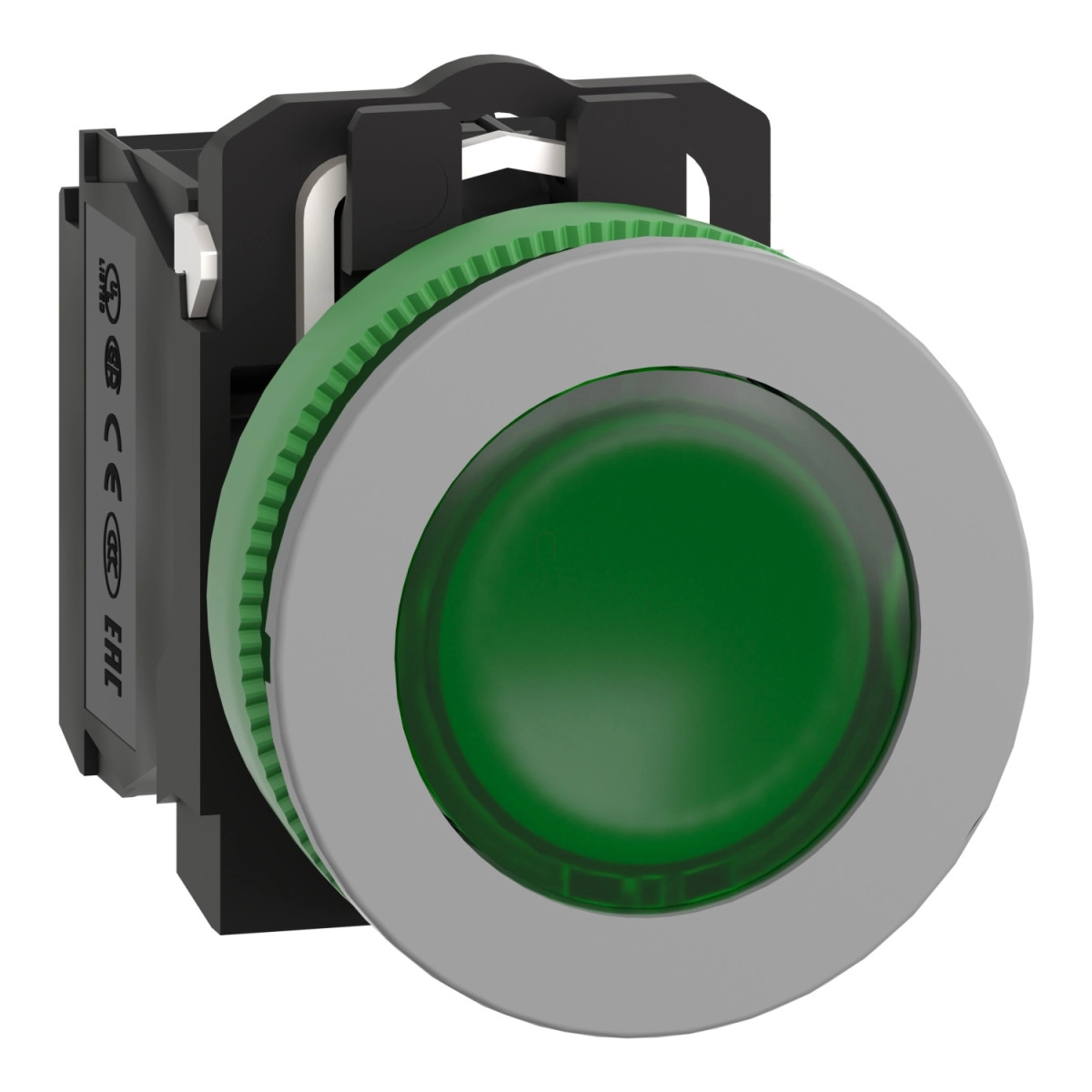

A világító nyomógomb szembe tűnő, zöld színű kezelőfelülettel rendelkezik, amit elegáns szürke színben galvanizált műanyag előlap keretez. A 30 mm-es beépítési átmérővel rendelkező nyomógomb panelbe süllyesztett kivitelű, ami biztosítja a kompakt és esztétikus megjelenést. Az univerzális LED világítás 220-240 V AC 50/60 Hz tápfeszültség mellett működik, és 100 000 órás élettartamot biztosít névleges feszültség és 25°C-os környezeti hőmérséklet mellett. A nyomógomb 1NO + 1NC érintkező konfigurációval rendelkezik, ami sokoldalú vezérlési lehetőségeket biztosít különböző alkalmazásokban.
A Harmony XB5 sorozat XB5FW33M5C0 modellje kiemelkedő mechanikai és elektromos jellemzőkkel büszkélkedhet. A nyomógomb mechanikai élettartama 10 millió kapcsolási ciklus, ami jól mutatja a termék tartósságát. A kapcsoló érintkezői kiváló minőségű ezüst ötvözetből (Ag/Ni) készültek, ami biztosítja a megbízható elektromos érintkezést és az alacsony átmeneti ellenállást. A nyomógomb IP66/IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, így tökéletesen alkalmas nedves, poros vagy agresszív környezetben való használatra. Az IK03 ütésállóságnak köszönhetően a termék ellenáll a mechanikai behatásoknak is.
A termék villamos paraméterei figyelemre méltóak: 10 A konvencionális szabad levegőben mért termikus áram az IEC 60947-5-1 szerint, 600 V névleges szigetelési feszültség (szennyezettségi fokozat 3), és 6 kV névleges impulzus állóképesség az IEC 60947-1 szerint. A nyomógomb AC-15 alkalmazási kategóriában 3 A áramerősséget képes kapcsolni 240 V feszültségen, és DC-13 alkalmazási kategóriában különböző terhelési képességekkel rendelkezik a feszültségtől függően. A termék elektromos élettartama 1 millió kapcsolási ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 C függelék szerint. Az XB5FW33M5C0 modell villamos megbízhatósága kiemelkedően magas, Λ < 10exp(-8) 17 V, 5 mA esetén tiszta környezetben, az IEC 60947-5-4 szerint. A termék rendelkezik továbbá 1 kV túlfeszültség elleni védelemmel az IEC 61000-4-5 szabványnak megfelelően, valamint 2 kV gyors tranziensekkel szembeni ellenállással az IEC 61000-4-4 szerint.
Schneider Electric Harmony XB5 - XB5FW33M5C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világító nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Szürke galvanizált műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített, süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység alakja: Kerek
Működési paraméterek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld, süllyesztett, jelöletlen
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú nyitás
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC állapotváltás, 3,8 N
Mechanikai élettartam: 10 000 000 ciklus
Elektromos jellemzők
Csatlakozások - terminálok: Csavaros kapocs, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Zöld
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100 000 óra névleges feszültségen és 25 °C-on
Túlfeszültség ellenállás: 1 kV az IEC 61000-4-5 szerint
Jelzés típusa: Állandó
Környezeti paraméterek
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Környezeti üzemi hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Nagynyomású mosóval szembeni ellenállás: 7 000 000 Pa 55 °C-on, távolság: 0,1 m
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
