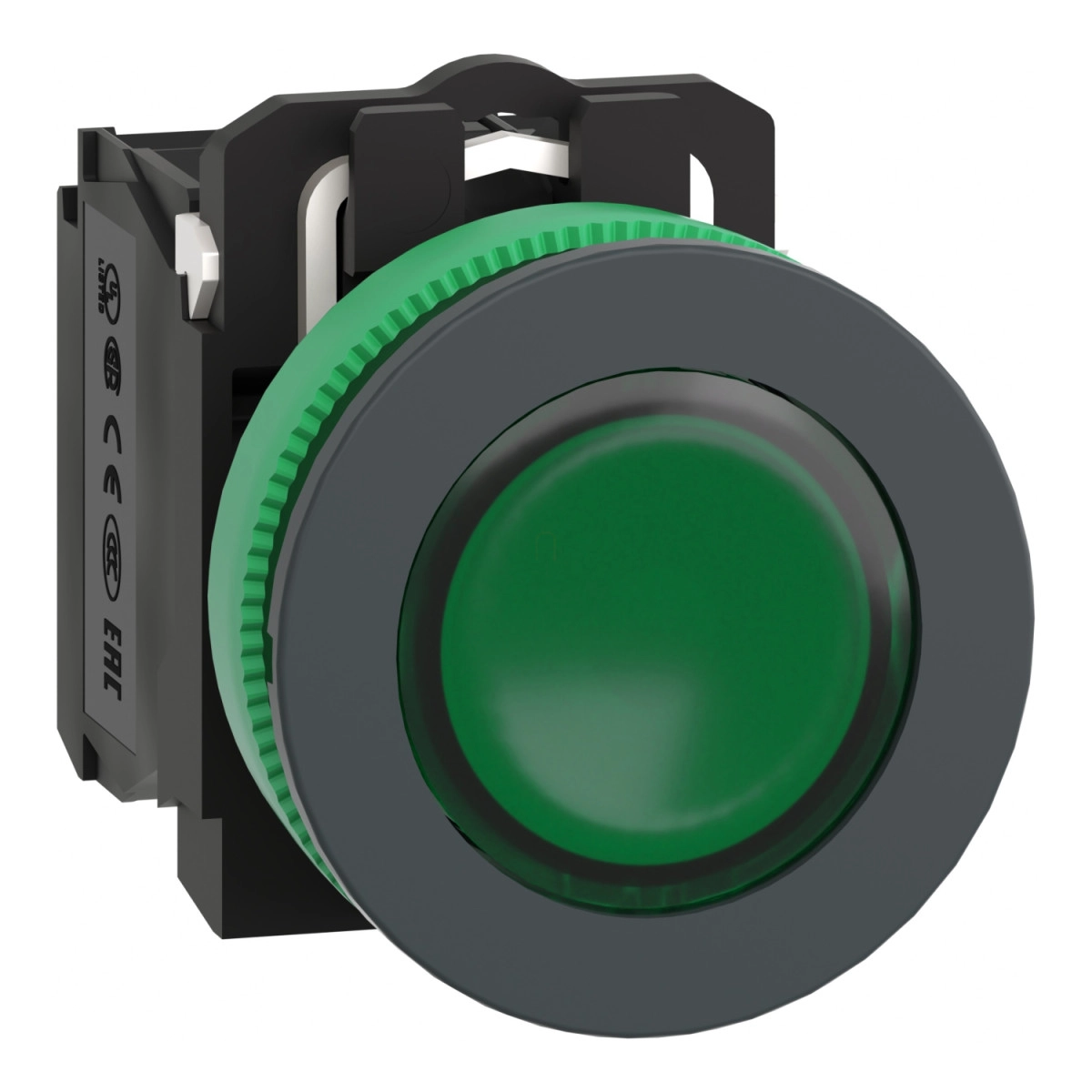

A Schneider Electric Harmony XB5FW33M5 egy professzionális, ipari minőségű zöld színű világító nyomógomb, amely ideális választás vezérlőpanelekbe és kapcsolószekrényekbe történő beépítéshez. Ez a 30 mm-es átmérőjű világító nyomógomb a Harmony XB5 termékcsaládba tartozik, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.
A termék kialakítása és műszaki jellemzői kiemelkedő teljesítményt biztosítanak. A nyomógomb sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkezik, amely esztétikus megjelenést és könnyű telepítést tesz lehetővé. A beépített, süllyesztett kialakítású nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, és kerek jelzőegység fejjel van ellátva. A rugós visszatérésű működtető zöld, jelöletlen, sima lencséjű kialakítása tiszta vizuális visszajelzést biztosít. Az érintkezők összetétele 1NO + 1NC (egy záró és egy nyitó), lassú bontású kontaktusokkal, ami sokoldalú kapcsolási lehetőségeket kínál. A csatlakozások csavaros kapocstípusúak, amelyek rugalmasan kezelik a különböző kábelméreteket (max. 2 x 1,5 mm² érvéghüvellyel vagy 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül).
A XB5FW33M5 modell különlegessége az integrált univerzális LED fényforrás, amely 220-240 V AC 50/60 Hz tápfeszültséggel működik. A termék állandó fényjelzést biztosít, ami egyértelmű vizuális visszacsatolást ad a kezelőnek a berendezés állapotáról. A nyomógomb tartóssága kiemelkedő - mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 1 millió ciklus (az IEC 60947-5-1 szabvány szerinti különböző terhelési feltételek mellett). Az elektromos jellemzők tekintetében a termék 10A konvencionális szabad levegőn mért termikus árammal, 600V névleges szigetelési feszültséggel és 6kV névleges lökőfeszültség-állósággal rendelkezik. A névleges üzemi áram különböző terhelési kategóriákban van megadva: például AC-15 esetén 3A 240V-on, vagy DC-13 esetén 0,27A 250V-on. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet és kopásállóságot biztosít.
A XB5FW33M5 nyomógomb különösen ellenálló a környezeti hatásokkal szemben. Az IP védettségi besorolása figyelemre méltó: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízsugár álló, valamint magasnyomású mosóberendezésekkel szemben is ellenálló (7000000 Pa 55 °C-on, 0,1 m távolságból). Az üzemi hőmérséklet-tartomány -40...+70 °C, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. A termék különböző szabványok szerint tanúsított, többek között: IEC 60947-1, UL 508, CSA C22.2 No 14, és különböző vibráció- és ütésállósági teszteknek is megfelel (5 gn rezgésállóság, 30 gn ütésállóság). Elektromágneses kompatibilitás szempontjából a termék ellenáll a gyors tranzienseknek (2 kV), elektromágneses mezőknek (10 V/m) és elektrosztatikus kisüléseknek (6 kV érintkezésre, 8 kV légrésre). A termék B osztályú elektromágneses kibocsátással rendelkezik az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB5 - XB5FW33M5 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld, süllyesztett, jelöletlen
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Zöld
Kapcsfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis Pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték
Konvencionális szabad levegőn termikus áram [Ith]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Védettség és megfelelőség
IP védettségi fokozat: IP66, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz)
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály
