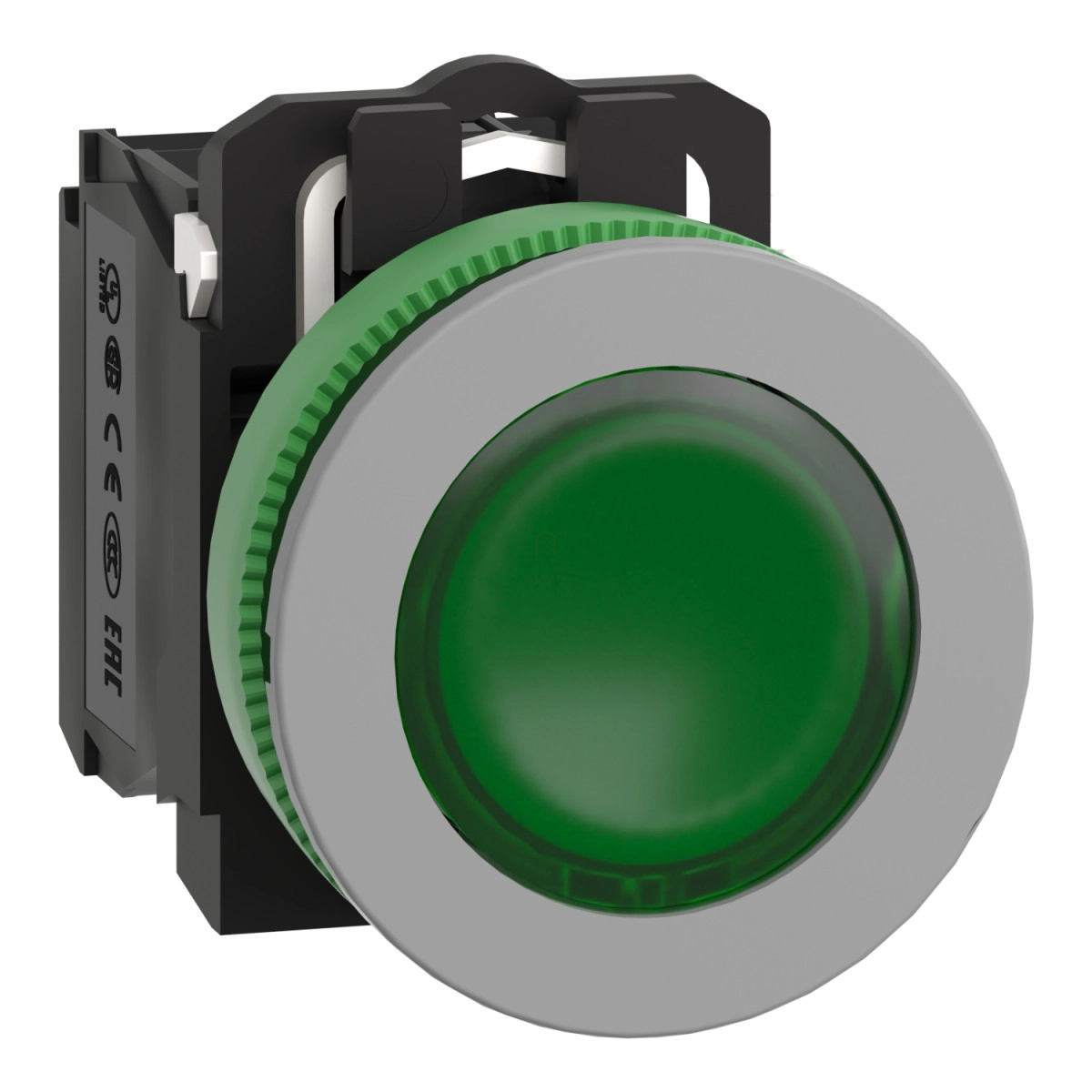

A Schneider Electric Harmony XB5 termékvonalhoz tartozó XB5FW33B5C0 komplett megoldás egy kiváló minőségű, zöld színű, világító nyomógomb, amely szürke műanyag körgyűrűvel rendelkezik. Ez a könnyen felszerelhető, IP66/IP67 védettségű panelelem ideális választás ipari környezetben, vezérlőpaneleken való alkalmazásra, ahol a láthatóság és a megbízhatóság kiemelt fontosságú.
A világító nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, és süllyesztett kivitelű, zöld nyomófelülettel. A termék működése rugós visszatérítésű, és a működtetés lassú bontású kontaktusokkal történik. A Schneider XB5FW33B5C0 univerzális LED-es világítással rendelkezik, amely 24V AC/DC 50/60 Hz tápfeszültséggel működik, és 18 mA-es áramfelvétellel jellemezhető. A beépített LED élettartama rendkívül hosszú, akár 100.000 óra névleges feszültség és 25°C-os üzemi hőmérséklet mellett.
A nyomógomb 1NO + 1NC kontaktus konfigurációval rendelkezik, ami széles körű alkalmazási lehetőségeket biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek lehetővé teszik ≤ 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék rendelkezik pozitív nyitással az IEC 60947-5-1 K függelékének megfelelően, ami növeli a biztonsági funkciókat. A kapocskiosztás ISO n°1 szabvány szerinti: (21-22)NC és (13-14)NO.
A Schneider Electric XB5FW33B5C0 kiváló mechanikai és elektromos tulajdonságokkal rendelkezik. Mechanikai élettartama 10.000.000 ciklus, míg elektromos élettartama 1.000.000 kapcsolás különböző terhelési feltételek mellett. A nyomógomb működési útja 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás) és 4,3 mm (teljes út). A működtetéshez szükséges erő 3,5 N az NC és 3,8 N összesen. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szerint. A termék különböző csavarhúzókkal kompatibilis, beleértve a Philips 1-es, pozidriv 1-es, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzókat.
A Schneider Electric XB5FW33B5C0 világító nyomógomb kiváló elektromos paraméterekkel rendelkezik, beleértve a 10A-es konvencionális szabad levegőn mért hőáramot, a 600V-os névleges szigetelési feszültséget (3-as szennyezettségi fokozat mellett), valamint a 6 kV-os névleges lökőfeszültség-állóságot. A termék különböző szabványoknak megfelelő névleges üzemi áramokkal rendelkezik, például 3A 240V AC-15, A600 kategória; 6A 120V AC-15, A600 kategória; és különböző DC terhelési kategóriákban is használható.
A nyomógomb magas szintű környezeti védelemmel rendelkezik, IP66 és IP67 védettségi fokozattal, valamint NEMA 13 és NEMA 4X besorolással. A termék -40°C és +70°C közötti üzemi hőmérsékleti tartományban használható, és kiváló ellenállást mutat vibrációval (5 gn, f=2-500 Hz) és ütéssel (30 gn, 18 ms vagy 50 gn, 11 ms) szemben. A termék ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). A Schneider Electric XB5FW33B5C0 megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, UL 508, és különböző elektromágneses kompatibilitási szabványokat.
Schneider Electric Harmony XB5 - XB5FW33B5C0 műszaki adatok
Általános jellemzők
Terméktípus: Világító nyomógomb
Termékvonal: Harmony XB5
Eszköz rövid neve: XB5F
Keret anyaga: Műanyag, szürke színű
Rögzítő gallér anyaga: Műanyag
Fej típusa: Süllyesztett kivitel
Szerelési átmérő: 30,5 mm
Minimum értékesítési mennyiség: 1
Működési jellemzők
Működtető egység fejének alakja: Kerek
Működtetési mód: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontás
Kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Kupak/működtető vagy lencse színe: Zöld
Méretadatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Mechanikai és elektromos tulajdonságok
Kapocskiosztás ISO n°1: (21-22)NC, (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Érintkezők alkalmazása: Standard érintkezők
Pozitív nyitás: Megfelel az IEC 60947-5-1 K függelékének
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítások: UL listed, CSA
Vibráció elleni védelem: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
