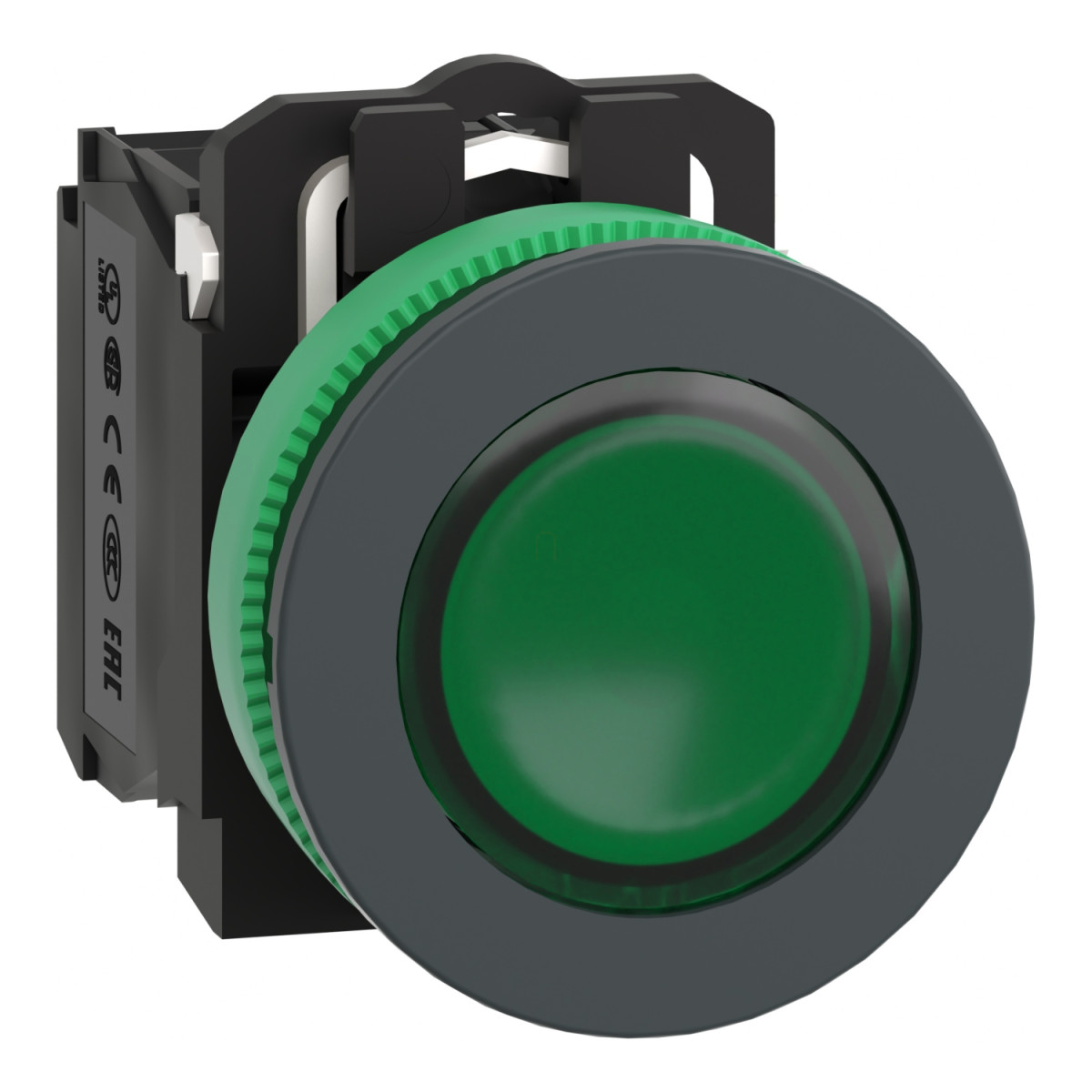

A Schneider Electric Harmony XB5FW33B5 egy innovatív, zöld színű, LED világítással ellátott nyomógomb, amely kiemelkedő megbízhatóságával és sokoldalúságával tökéletes választás ipari környezetben. Ez a panelbe süllyeszthető, 30 mm átmérőjű kezelőegység az XB5 termékcsalád része, amely világszerte elismert a magas minőség és a tartós kialakítás terén.
A Harmony XB5FW33B5 nyomógomb sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik, ami könnyű szerelhetőséget és esztétikus megjelenést biztosít. A zöld színű, jelöletlen, sima lencséjű, beépített LED világítással felszerelt nyomógomb rugós visszatérítésű mechanizmussal működik. A termék kompakt méretekkel büszkélkedik: magassága 42 mm, szélessége 36,6 mm, mélysége pedig 55 mm. A panelbe történő rögzítéshez 30,5 mm-es furatra van szükség, ahol a rögzítési vastagság 1-6 mm között lehet. Elektromos konfiguráció szempontjából 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkező kombinációjával rendelkezik, amelyek csavarkötésű csatlakozókkal vannak ellátva.
A műszaki specifikációk terén a XB5FW33B5 kiemelkedő paraméterekkel büszkélkedhet. A termékben integrált univerzális LED világítás található, amely 24V AC/DC 50/60 Hz tápfeszültséget igényel. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, így biztosítva a kiváló elektromos vezetőképességet. A nyomógomb 10A-es konvencionális szabad levegős hőárammal és 600V névleges szigetelési feszültséggel rendelkezik. Működési áram szempontjából különböző értékek érvényesek a felhasználási kategóriáktól függően, például AC-15 esetén 3A 240V-nál, vagy 6A 120V-nál. A termék mechanikai élettartama rendkívül impozáns, elérheti a 10 millió működtetési ciklust is. Elektromos élettartama különböző terhelési kategóriákban 1 millió ciklus.
A Harmony XB5FW33B5 kiemelkedő védelmi funkciókkal is rendelkezik. IP66, IP67, IP69 és IP69K védettségi szintekkel büszkélkedhet, ami kiváló védelmet biztosít por, víz és nagynyomású vízsugár ellen - akár 7000000 Pa nyomást is kibír 55 °C-on, 0,1 m távolságból. A termék IK03 ütésállósági fokozattal rendelkezik. Környezeti hőmérsékleti tartománya -40...70 °C, ami szélsőséges környezeti viszonyok között is megbízható működést garantál. Túlfeszültség-kategóriája Class II, az IEC 60536 szabványnak megfelelően. A termék egyéb védelmi jellemzői közé tartozik a 2 kV-os tranziensekkel szembeni ellenállás és a 10 V/m elektromágneses mezőkkel szembeni immunitás, valamint az elektrosztatikus kisülésekkel szembeni 6 kV (érintkezés) és 8 kV (levegő) védelem.
Harmony XB5 - XB5FW33B5 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Világító nyomógomb
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú-megszakítás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Kupak/működtető vagy lencse színe: Zöld
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapot változása) 2,6 mm (NO elektromos állapot változása) 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változása 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Védelem típusa: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
