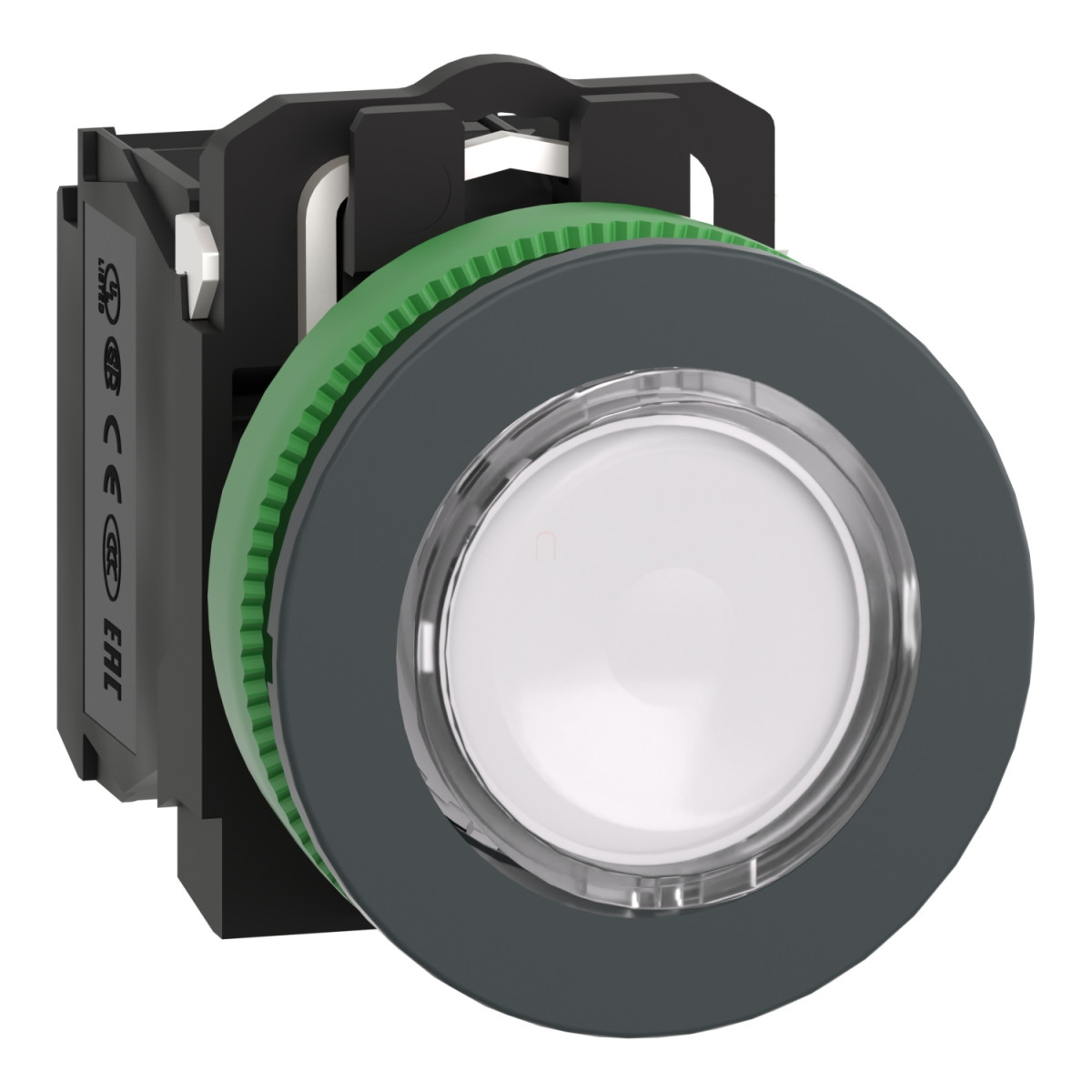

A Schneider Electric Harmony XB5 sorozatú XB5FW31G5 világító nyomógomb egy professzionális ipari vezérlőelem, amely kiváló megbízhatóságot és tartósságot biztosít ipari környezetben. Ez a fehér színű, 30 mm átmérőjű, panelbe süllyesztett kialakítású nyomógomb univerzális LED világítással rendelkezik, ami kiváló láthatóságot biztosít különböző fényviszonyok között is.
A termék műszaki paraméterei kiemelkedőek: 1NO + 1NC (egy nyitó és egy záró) érintkezővel rendelkezik, ami sokoldalú kapcsolási lehetőségeket biztosít. A készülék 110-120V AC 50/60 Hz tápfeszültséggel működik, és csavarkötésű kapocsterminálja lehetővé teszi a könnyű és biztonságos vezetékcsatlakozást. A kapocsterminálok képesek akár 2 x 1,5 mm² keresztmetszetű vezetékeket befogadni kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékeket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A világítóegység beépített, integrált LED-del rendelkezik, amely hosszú, 100.000 órás élettartamot biztosít normál használat mellett.
A Harmony XB5 sorozat esztétikailag is igényes: a XB5FW31G5 sötétszürke műanyag kerettel, fehér, jelöletlen, síkba épített kezelőfelülettel és sima lencsével rendelkezik. A termék 36,6 mm széles, 42 mm magas és 55 mm mély, ami kompakt beépítést tesz lehetővé. A nyomógomb rugós visszatérítésű működtetéssel rendelkezik, ami biztosítja a megbízható és egyértelmű kapcsolást. A beépítési átmérő pontosan 30,5 mm, a rögzítőgallér anyaga műanyag. A kapcsolási művelet típusa lassú nyitás (slow-break), ami előnyös bizonyos vezérlési alkalmazásokban. Az XB5FW31G5 különleges tulajdonsága, hogy pozitív nyitással rendelkezik, ami megfelel az IEC 60947-5-1 K mellékletének, ezáltal biztosítva a magas szintű biztonságot kritikus alkalmazásokban is. A működési út 1,5 mm (NC állapotváltás), 2,6 mm (NO állapotváltás) és összesen 4,3 mm (teljes út). A működtetéshez szükséges erő 3,5 N az NC állapotváltáshoz és 3,8 N általánosan.
Schneider Electric Harmony XB5 - XB5FW31G5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb
Rövid terméknév: XB5F
Kezelőfej típusa: Beépített-süllyesztett
Kezelőfej alakja: Kerek
Működtetési mód: Rugós visszatérés
Kezelőelem profilja: Fehér süllyesztett, jelöletlen
Kezelőelem kiegészítő információ: Sima lencsével
Fizikai jellemzők
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Beépítési átmérő: 30,5 mm
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú nyitás
Csatlakozás - kapcsok: Csavarzáras kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavarzáras kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz
Kupak/kezelő vagy lencse színe: Fehér
Teljesítmény adatok
Működési út: 1,5 mm (NC állapotváltás), 2,6 mm (NO állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC állapotváltáskor, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Védettség
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listázott, CSA
