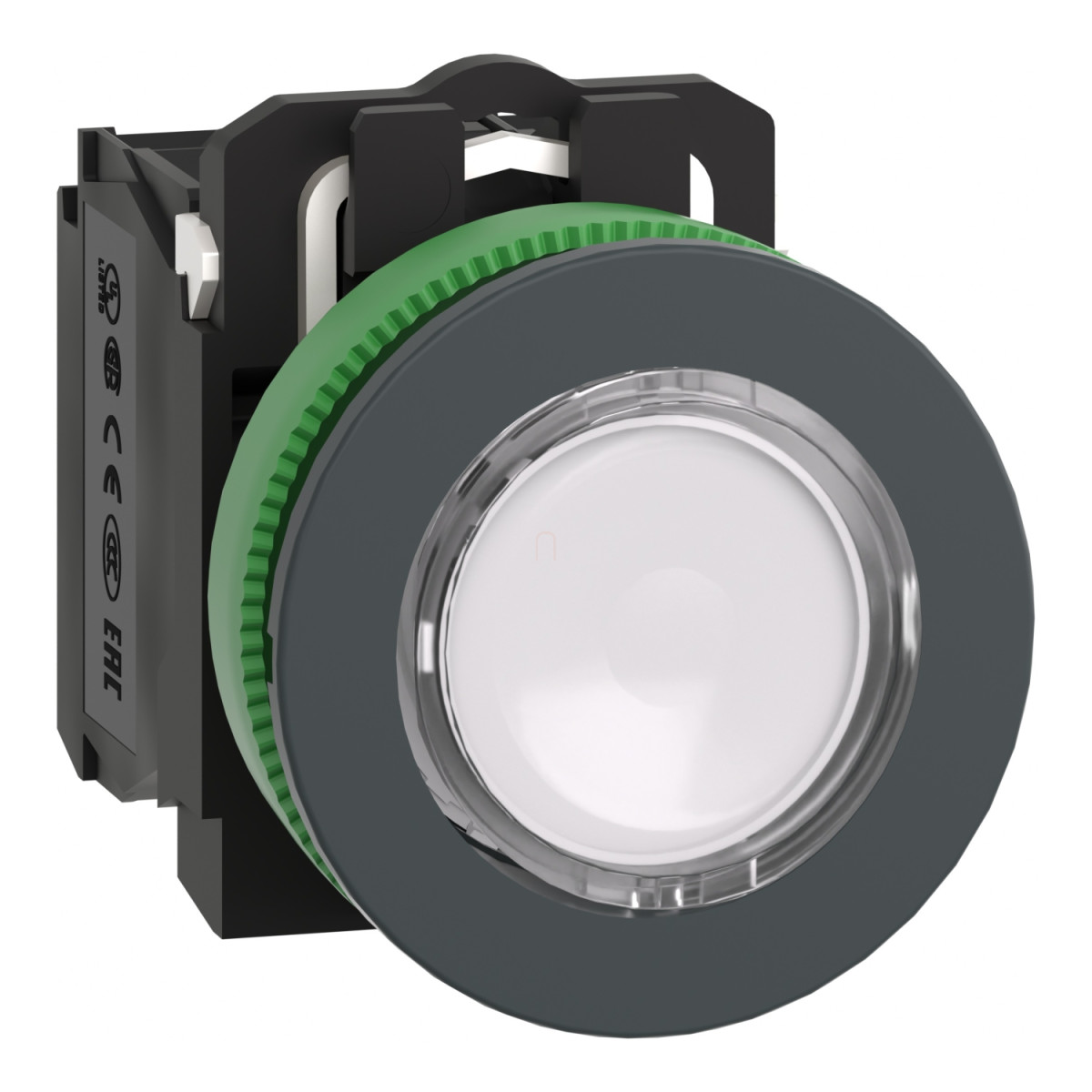

A Schneider Electric Harmony XB5FW31B5 egy prémium minőségű, fehér színű, világítható nyomógomb, amely ideális választás ipari vezérlőpanelekhez, gépi berendezésekhez és automatizált rendszerekhez. Ez a komplett megoldás egyesíti a magas megbízhatóságot a praktikus kialakítással, így tökéletes választás olyan környezetben, ahol a hosszú élettartam és a strapabíró kivitel alapvető követelmény.
A termék a Harmony XB5 sorozat tagja, amely a Schneider Electric legkeresettebb ipari kapcsoló családjába tartozik. A 30,5 mm átmérőjű, panelbe süllyeszthető (built-in-flush) kialakítás szabványos méretének köszönhetően könnyen beilleszthető a legtöbb ipari vezérlőpanelbe. A nyomógomb sötétszürke műanyag kerettel és fehér, jelölés nélküli nyomófelülettel rendelkezik, amely univerzális LED megvilágítással van ellátva. Az XB5FW31B5 modell 1 NO (záró) + 1 NC (nyitó) érintkező konfigurációval készül, és 24V AC/DC 50/60 Hz tápfeszültséggel működik. A termék kompatibilis a gyártó univerzális LED blokkjaival.
Műszaki szempontból a Harmony XB5FW31B5 nyomógomb számos kiemelkedő tulajdonsággal rendelkezik. A készülék magassága 42 mm, szélessége 36,6 mm, mélysége pedig 55 mm. A működtető egység típusa rugóvisszatéréses (spring return), és egy sima lencséjű, fehér színű nyomófelülettel van ellátva. A terminalok csatlakoztatása csavaros kapcsokkal történik, amelyek ≤ 2 x 1,5 mm² keresztmetszetű kábelt fogadnak el kábelvéggel (az IEC 60947-1 szabványnak megfelelően), vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű kábelt kábelvég nélkül. A fényforrás beépített univerzális LED, amelyet nem kell külön cserélni. Az XB5FW31B5 modell magas nyomású mosással szemben is rendkívül ellenálló, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságból. A készülék pozitív nyitással rendelkezik az IEC 60947-5-1 K mellékletének megfelelően, ami fokozott biztonságot jelent kritikus alkalmazásoknál.
Az XB5FW31B5 nyomógomb lenyűgöző elektromos tulajdonságokkal rendelkezik. A mechanikai élettartama 10 millió ciklus, míg az elektromos élettartama 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. Az ajánlott meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A termék 10A-es hagyományos szabad levegőben mért hőáramot biztosít, névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat esetén), a névleges impulzus-állószilárdsága pedig 6 kV az IEC 60947-1 szerint. Az üzemi áramterhelhetősége változó, attól függően, hogy AC-15 vagy DC-13 kategóriában alkalmazzák: például 3A 240V AC-15 A600 esetén, vagy 0,27A 250V DC-13 Q600 esetén az IEC 60947-5-1 szabvány alapján. A rövidzárlat elleni védelem 10A-es gG típusú biztosítékkal megoldott.
Schneider Electric Harmony XB5 - XB5FW31B5 - panelbe süllyesztett komplett műanyag LED világító nyomógomb, Ø30, 1NO, 24V, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógomb
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatéréses
Működtető profilja: Fehér süllyesztett, jelölés nélküli
Működtető további információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú törés
Csatlakozások - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalatja: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz
Sapka/működtető vagy lencse színe: Fehér
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Terminál leírás ISO n°1: (21-22)NC
(13-14)NO
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelő
Működési út: 1,5 mm (NC elektromos állapot változás)
2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változásnál
3,8 N
Mechanikai élettartam: 10000000 ciklus
További specifikációk
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú biztosíték IEC 60947-5-1 szerint
Hagyományos szabad levegőben termikus áram [Ith]: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges impulzus-állószilárdság [Uimp]: 6 kV IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
