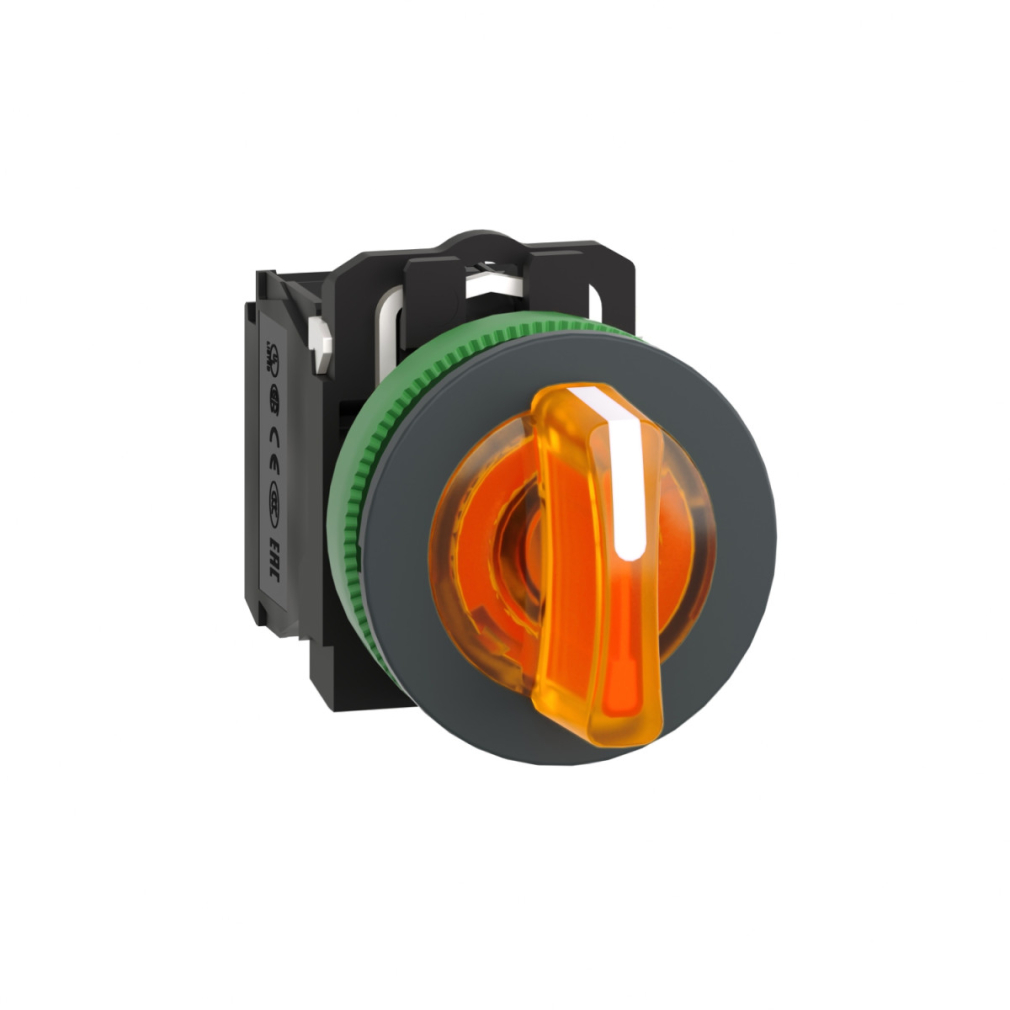

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FK135B5 egy kiváló minőségű, megvilágított választókapcsoló, amely ideális ipari környezetben való alkalmazásra, ahol szükséges a vizuális visszajelzés a kapcsoló állapotáról. Ez a sötétszürke műanyag házas, narancssárga fogantyús kapcsoló tökéletes választás különböző vezérlési feladatok ellátására, legyen szó gépek, berendezések vagy automatizált rendszerek irányításáról.
Az XB5FK135B5 egy 30 mm-es átmérőjű, panelbe süllyeszthető választókapcsoló, amely három pozíciójú (+/- 45°) működtetéssel rendelkezik. A kapcsoló 1NO + 1NC érintkezőkkel van felszerelve, amelyek lehetővé teszik mind a vezérlő, mind a visszajelző áramkörök kialakítását. A beépített univerzális LED megvilágítás 24 V AC/DC tápfeszültséggel működik, 50/60 Hz frekvencián, amely kiemeli a kapcsoló aktuális állapotát még gyenge fényviszonyok között is. Az integrált LED technológia hosszú élettartamot és megbízható működést biztosít, így minimalizálja a karbantartási igényeket.
A Harmony XB5FK135B5 kapcsoló kiváló műszaki paraméterekkel rendelkezik. A termék IP66, IP67, IP69 és IP69K védettségi osztályoknak felel meg, így por és különböző intenzitású vízbehatolás ellen is védett, akár nagynyomású mosás esetén is (7000000 Pa 55 °C-on, 0,1 m távolságból). NEMA 13 és NEMA 4X besorolással is rendelkezik, ami tovább erősíti a termék robusztus jellegét. Az IK03 ütésállóság biztosítja a mechanikai behatásokkal szembeni ellenállást. A kapcsoló 500000 kapcsolási ciklusra tervezett mechanikai élettartama és lenyűgöző, 1000000 ciklusos elektromos élettartama (különböző terhelési feltételek mellett) kiemelkedő megbízhatóságot biztosít hosszú távú használat során is. Elektromos paraméterei közt szerepel a 10 A hagyományos szabad levegőben mért termikus áram, 600 V névleges szigetelési feszültség és 6 kV névleges lökőfeszültség-állóság. Az üzemi áram terhelhetősége AC-15 üzemmódban 3 A 240 V-nál, 6 A 120 V-nál, míg DC-13 üzemmódban 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál.
A szerelés rendkívül egyszerű, a kapcsoló 30,5 mm átmérőjű furatba illeszthető, és az ajánlott szerelési méret 30,75 mm. Csatlakozás szempontjából csavaros csatlakozókkal van ellátva, amelyek akár 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékek vagy 1 x 0,22 mm² keresztmetszetű, érvéghüvely nélküli vezetékek fogadására is alkalmasak. A telepítéshez 0,8-1,2 Nm meghúzási nyomaték ajánlott. A kapcsoló pozitív nyitással rendelkezik az NC érintkezőnél, ami megfelel az IEC 60947-5-1 K melléklet követelményeinek, biztosítva ezzel a biztonságos alkalmazhatóságát akár biztonsági áramkörökben is. A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, UL 508, CSA C22.2 No 14 és további japán szabványoknak, valamint UL és CSA tanúsítvánnyal is rendelkezik.
Schneider Electric Harmony XB5 - XB5FK135B5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 24 V, 1NO+1NC, narancs műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Megvilágított választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: bennmaradó
Működtető profilja: Narancssárga standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú-szakadás
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklet szerint
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
