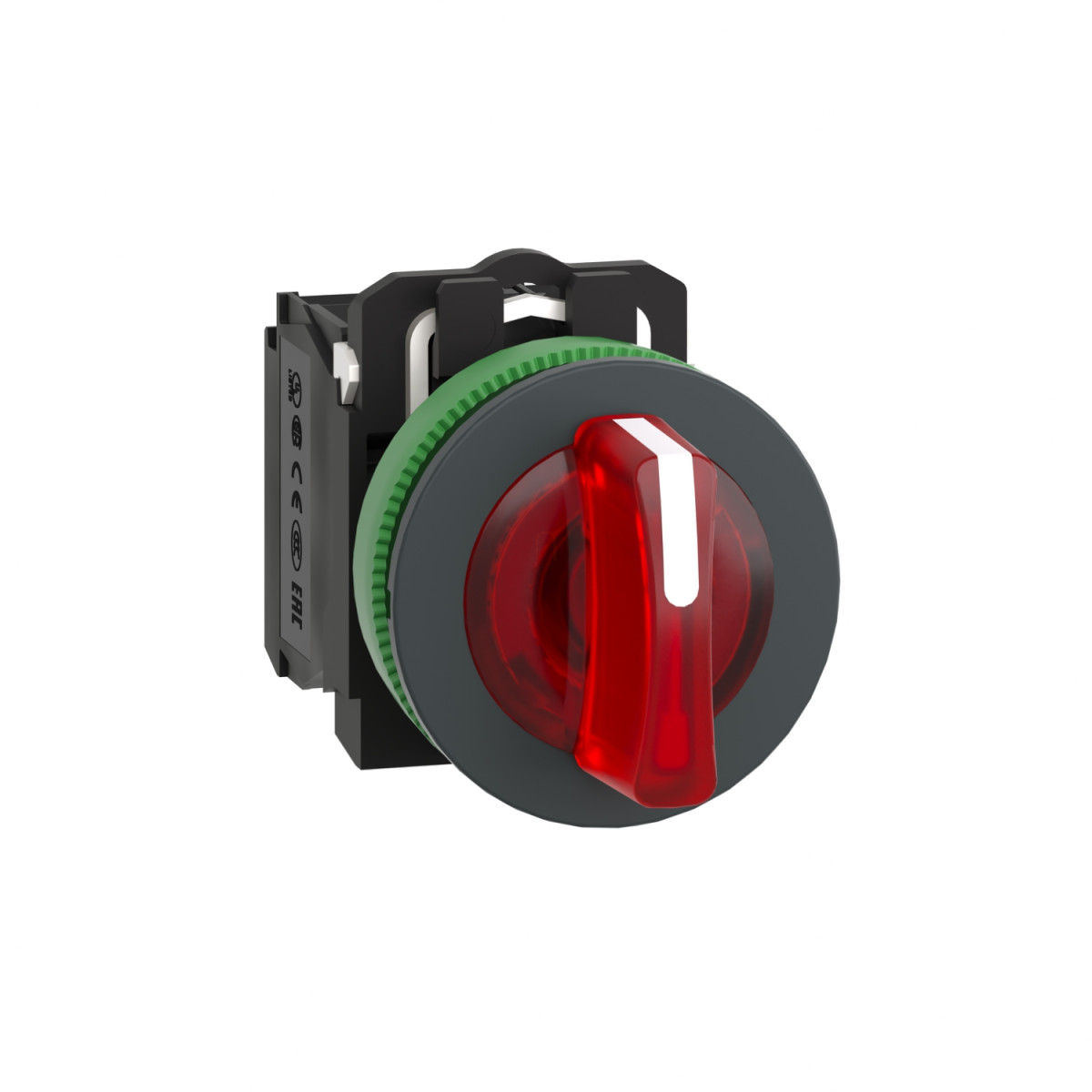

A Schneider Electric Harmony XB5 termékcsalád XB5FK134M5 típusú megvilágított választókapcsolója egy kiváló minőségű, ipari alkalmazásokra tervezett kezelőszerv, amely rendkívüli tartósságot és megbízhatóságot kínál. Ez a dark grey (sötétszürke) műanyag házas, 30,5 mm-es beépítési átmérővel rendelkező kapcsoló tökéletes választás olyan környezetekben, ahol a megbízható és jól látható kezelőelemek elengedhetetlenek.
A termék egyik legfontosabb jellemzője a beépített LED világítás, amely 230-240 V AC tápfeszültséggel működik 50/60 Hz-en. A piros, jelölés nélküli szabványos fogantyúval ellátott kezelőelem 3 pozíciós működést biztosít, +/- 45 fokos elfordulási tartománnyal. A kapcsoló 1NO + 1NC érintkezővel rendelkezik, amelyek lassan bontó (slow-break) működésűek, így ideális választás olyan alkalmazásokhoz, ahol a kapcsolási műveleteknek határozottnak és egyértelműnek kell lenniük. A csavaros szorítókapcsokkal való bekötés lehetővé teszi max. 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy min. 1 x 0,22 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB5FK134M5 választókapcsoló kivételes mechanikai és villamos tulajdonságokkal büszkélkedhet. A 500.000 ciklusos mechanikai élettartam és az 1.000.000 ciklusos villamos élettartam (AC-15 kategóriában) biztosítja a hosszú távú, problémamentes működést. Az IP66, IP67, IP69 és IP69K védettségi besorolások, valamint a NEMA 13 és NEMA 4X megfelelőség azt jelenti, hogy a kapcsoló ellenáll a pornak, víznek és akár a magas nyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A termék -40°C és +70°C közötti működési hőmérséklet-tartománya lehetővé teszi a szélsőséges környezetekben való alkalmazást is. Az IK03 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A 10A-es hagyományos szabad levegőn mért hőáram, a 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és a 6 kV impulzusfeszültség-állóság az IEC 60947-1 szabványnak megfelelően biztosítja a megbízható villamos teljesítményt. A kapcsoló különböző üzemi áramokkal használható, például 3A 240V AC-15 kategóriában, vagy 6A 120V AC-15 kategóriában. DC alkalmazásokban 0,1A 600V DC-13 kategóriában, 0,27A 250V DC-13 kategóriában, vagy 0,55A 125V DC-13 kategóriában használható. A berendezés UL és CSA tanúsítvánnyal rendelkezik, megfelelve számos nemzetközi szabványnak, mint az IEC 60947-1, UL 508, CSA C22.2 No 14 és JIS C8201-1. Az XB5FK134M5 vibráció- és ütésállósága (5g rezgésállóság 2-500 Hz tartományban, illetve 30g és 50g ütésállóság félszinusz hullám esetén) tovább növeli a megbízhatóságot még a legmostohább ipari környezetekben is.
Schneider Electric Harmony XB5 - XB5FK134M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Eszköz rövid neve: XB5F
Komponens típusa: Megvilágított választókapcsoló
Működtető elem típusa: Rögzített
Működtető profilja: Piros standard fogantyú, jelölés nélkül
Működtető pozíciók: 3 pozíció +/- 45°
Fizikai jellemzők
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fej alakja: Kerek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassan bontó
Csatlakozás - sorkapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Tápfeszültség határértékek: 195...264 V AC
Védettség és szabványok
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
Védelmi kezelés: TH
Működési környezet
Környezeti hőmérséklet-tartomány üzem közben: -40...70 °C
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Tartósság és megbízhatóság
Mechanikai élettartam: 500000 ciklus
Villamos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, <3600 ciklus/óra üzemeltetési sebesség, 0,5 terhelési tényező az IEC 60947-5-1 C függelék szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Villamos adatok
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Tanúsítványok és szabványok
Terméktanúsítványok: UL listed, CSA
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
