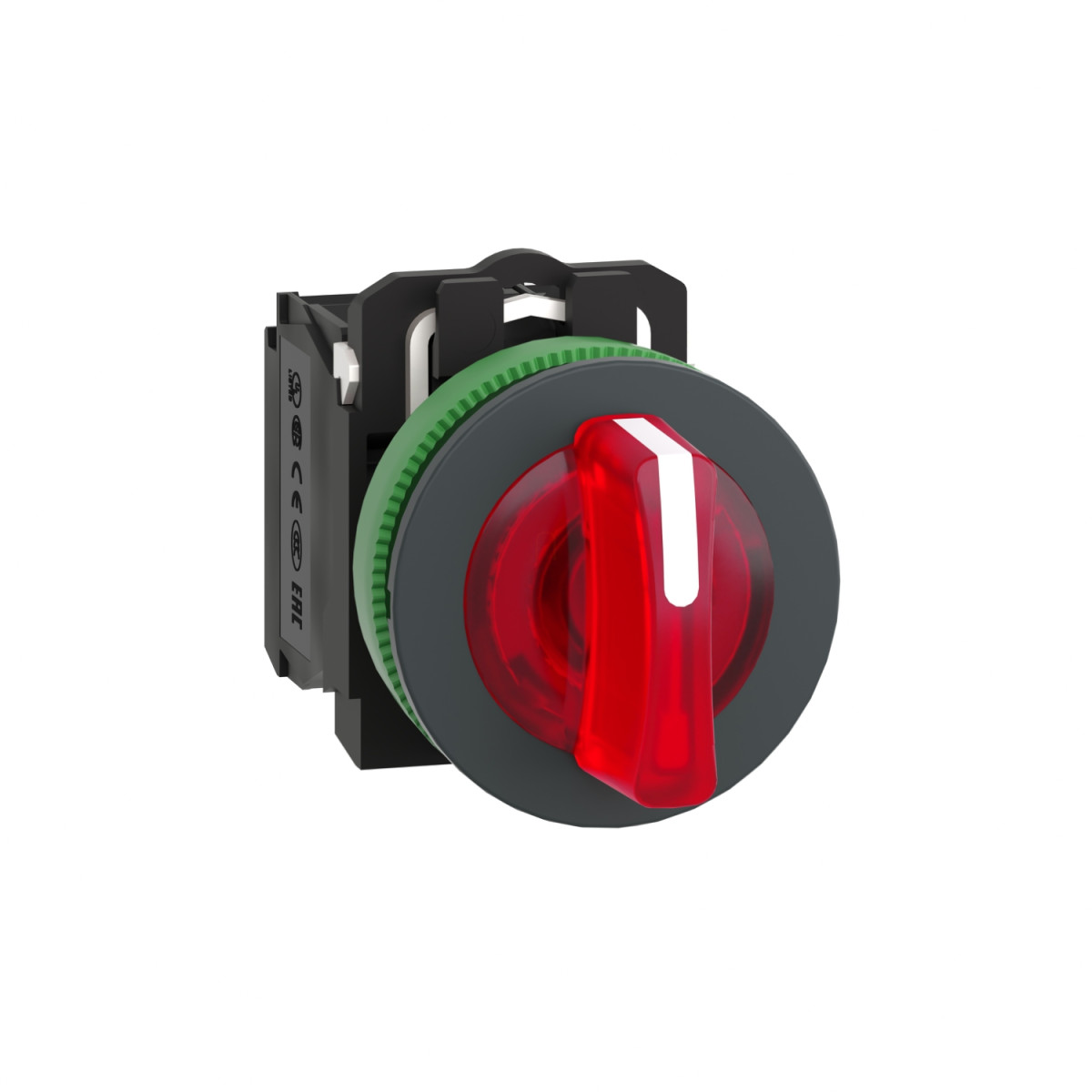

A Schneider Electric Harmony XB5 termékcsalád XB5FK134B5 világító választókapcsolója egy sokoldalú, nagy megbízhatóságú ipari kapcsolóeszköz, amely tökéletes megoldás automatizálási és vezérlési alkalmazásokban. Ez a panelbe süllyeszthető kivitelű, sötétszürke műanyag házas készülék piros standard fogantyúval rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem a jó láthatóságot is elősegíti ipari környezetben.
A Harmony XB5FK134B5 világító választókapcsoló 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak és lehetővé teszi a gyors, problémamentes telepítést. A kapcsoló három pozícióba állítható, +/- 45°-os pozícionálással, ami rugalmas vezérlési lehetőségeket biztosít különböző alkalmazásoknál. A kapcsoló érintkezőinek összetétele 1NO + 1NC (1 nyitó + 1 záró), ami széles körű vezérlési funkcionalitást tesz lehetővé. A lassú bontású érintkezők megbízható működést biztosítanak, különösen kritikus ipari környezetekben. A csatlakozások csavaros sorkapcsokkal történnek, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
Az XB5FK134B5 választókapcsoló beépített LED világítással rendelkezik, amely 24 V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián. A beépített világítás egyértelműen jelzi a kapcsoló állapotát, ami növeli a kezelő biztonságát és a folyamatok átláthatóságát. A termék méretei: 42 mm magasság, 36,6 mm szélesség és 71 mm mélység, kompakt kialakítást biztosítva a korlátozott helyű alkalmazásokhoz. A készülék rendkívül ellenálló a környezeti hatásokkal szemben, akár 7000000 Pa nyomású, 55°C-os nagynyomású mosással szemben is védelmet nyújt 0,1 m távolságból, ami ideálissá teszi olyan környezetekben, ahol rendszeres tisztítás szükséges.
A Schneider Electric XB5FK134B5 kapcsoló IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami teljes védelmet biztosít por és víz behatolása ellen, beleértve a nagynyomású és magas hőmérsékletű vízsugarat is. NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK03 fokozatú ütésállósággal az IEC 50102 szerint. A termék megbízhatósága kiemelkedő: 500000 ciklusos mechanikai élettartam és 1000000 ciklusos elektromos élettartam különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány előírásainak megfelelően. A kapcsoló NC érintkezője pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami biztosítja a biztonságos lekapcsolást még hiba esetén is. A termék elektromos paraméterei is kiemelkedőek: 10A konvencionális szabad levegőben mérhető termikus áram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. Különböző üzemi áramértékekkel rendelkezik AC-15 és DC-13 kategóriában, többek között 3A 240V AC-15 esetén és 0,27A 250V DC-13 esetén.
Harmony XB5 - XB5FK134B5 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Világító választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Süllyesztett kivitel
Szerelési átmérő: 30,5 mm
Egységnyilvántartás: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Piros standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok: >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Tápfeszültség határértékek: 21,6...26,4 V AC
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Sorkapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, Pozidriv No 1 csavarhúzóval, hornyos kompatibilis Ø 4 mm és Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Védettség
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Vizsgálati jellemzők
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
