Schneider Electric Harmony XB5 - XB5FK133M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, zöld

Szélesség méret: 43,2 mm

Hosszúság méret: 88,90000000000001 mm

Magasság méret: 53,3 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5FK133M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, zöld

Name: Schneider Electric Harmony XB5 - XB5FK133M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, zöld
Brand: Schneider Electric
SKU: 3606481360786
Price: 9673 HUF
Availability: InStock

9 673 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Vezérlő kapcsoló, joystick

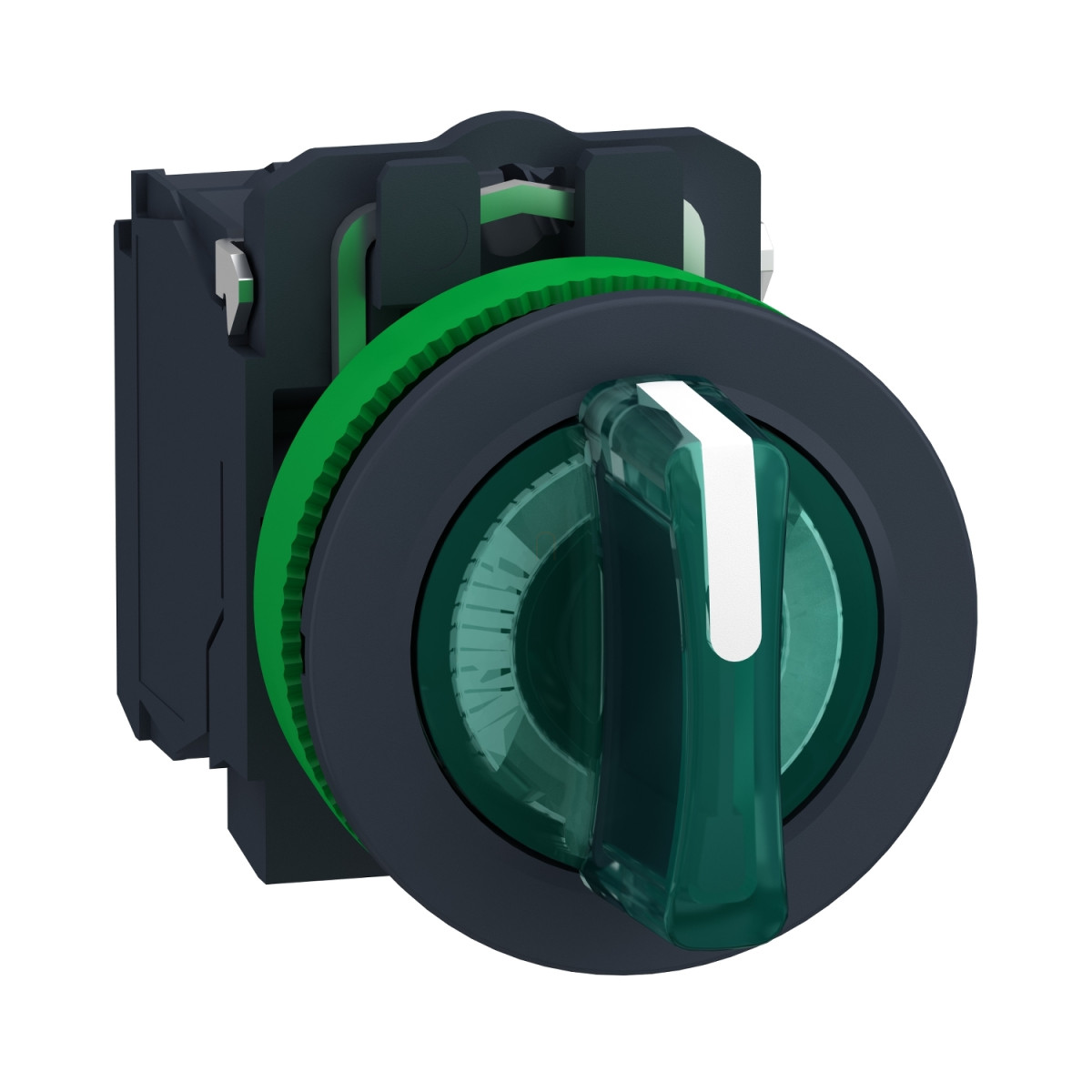

A Schneider Electric Harmony XB5 sorozat XB5FK133M5 világító választókapcsolója egy sokoldalú, panelbe süllyeszthető kivitelű ipari kapcsoló, amely a legmagasabb minőségi követelményeknek megfelelően készült. Ez a sötétszürke műanyag házas, zöld markolatú kapcsoló ideális választás mindazon ipari környezetben, ahol jól látható visszajelzést és megbízható működést igényelnek a kezelőelemektől.

Az XB5FK133M5 kompakt kivitele 30,5 mm-es szerelési átmérővel rendelkezik, ami lehetővé teszi a szabványos nyílásokba történő egyszerű beépítést. A három pozíciós (+/- 45°) választókapcsoló jelölés nélküli zöld standard markolattal rendelkezik, amely beépített LED-es megvilágítással van ellátva a jobb láthatóság érdekében. A kapcsoló 230...240V AC (50/60 Hz) tápfeszültséggel működik, így közvetlenül csatlakoztatható a standard hálózati feszültségre. Az integrált LED megvilágítás különösen hasznos sötét vagy gyengén megvilágított környezetben, segítve a kapcsoló aktuális állapotának gyors felismerését.

Elektromotos szempontból az XB5FK133M5 1 NO (záró) + 1 NC (nyitó) érintkezővel rendelkezik, lassú bontású működéssel. Az érintkezők ezüstötvözet (Ag/Ni) anyagból készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A kapcsoló 10A konvencionális szabad levegőn mért termikus árammal rendelkezik az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szabványnak megfelelően. A különböző alkalmazási területekre való tekintettel a kapcsoló számos működési áramértékkel rendelkezik, például AC-15 kategóriában 3A 240V-nál vagy 6A 120V-nál, míg DC-13 kategóriában 0,1A 600V-nál.

A mechanikai és elektromos tartósság kiemelkedő – a kapcsoló 500.000 mechanikai és akár 1.000.000 elektromos kapcsolási ciklust képes teljesíteni, ami rendkívül hosszú élettartamot jelent még ipari környezetben is. Az elektromos megbízhatóság is kimagasló, tiszta környezetben a meghibásodási valószínűség Λ < 10exp(-6) 5V és 1mA esetén. A termék csavarkötéses csatlakozókapcsokkal van ellátva, amelyek maximum 2 x 1,5 mm² kábelvéggel vagy minimum 1 x 0,22 mm² kábelvég nélküli vezetékezést tesznek lehetővé az IEC 60947-1 szabvány szerint. Az ajánlott meghúzási nyomaték 0,8...1,2 Nm.

A kapcsoló kiváló védelmi képességekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatú az IEC 60529 szabvány szerint, ami azt jelenti, hogy por ellen teljes védelmet nyújt, és különböző víznyomásnak is ellenáll. A NEMA 13 és NEMA 4X besorolással is rendelkezik. IK03 ütésállósággal bír az IEC 50102 szabványnak megfelelően. A termék különösen ellenálló a nagynyomású mosással szemben is, akár 7000000 Pa nyomást is kibír 55°C-on, 0,1 m távolságból. Működési hőmérséklet-tartománya -40...+70°C, ami lehetővé teszi a szélsőséges környezetekben való alkalmazását is. A kapcsoló Class II elektromos védelemmel rendelkezik az IEC 60536 szabvány szerint, továbbá számos nemzetközi szabvány követelményeinek megfelel, és UL listed, valamint CSA tanúsítvánnyal is rendelkezik.

Schneider Electric Harmony XB5 - XB5FK133M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, zöld műszaki adatok

Általános jellemzők

Termékcsalád: Harmony XB5

Termék vagy alkatrész típusa: Világító választókapcsoló

Eszköz rövid neve: XB5F

Keret anyaga: Sötétszürke műanyag

Fej típusa: Beépített, süllyesztett

Szerelési átmérő: 30,5 mm

Jelzőegység fej alakja: Kerek

Működtető típusa: Helyben maradó

Működtető profil: Zöld standard markolat, jelölés nélkül

Működtető pozíció információ: 3 pozíció +/- 45°

Elektromos jellemzők

Érintkező típus és összetétel: 1 NO + 1 NC

Érintkező működés: Lassú bontás

Bekötés - csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint

Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül IEC 60947-1 szerint

Izzó foglalat: Beépített LED

Névleges tápfeszültség: 230...240 V AC, 50/60 Hz

Érintkezők anyaga: Ezüstötvözet (Ag/Ni)

Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint

Konvencionális szabad levegőn mért termikus áram: 10 A IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint

Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint

6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint

0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint

0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint

0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint

1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint

Mechanikai jellemzők

Magasság: 42 mm

Szélesség: 36,6 mm

Mélység: 71 mm

Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval

Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval

Hornyos, kompatibilis 4 mm lapos csavarhúzóval

Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval

Meghúzási nyomaték: 0,8…1,2 N.m IEC 60947-1 szerint

Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO

Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m

Tartósság

Mechanikai élettartam: 500000 ciklus

Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, AC-15, 3 A 120 V, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, AC-15, 4 A 24 V, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, DC-13, 0,2 A 110 V, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, DC-13, 0,5 A 24 V, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

Környezeti jellemzők

Védettségi fokozat (IP): IP66 IEC 60529 szerint, IP67, IP69, IP69K

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK védettségi fokozat: IK03 IEC 50102 szerint

Elektromos érintésvédelmi osztály: Class II IEC 60536 szerint

Környezeti hőmérséklet tároláskor: -40…70 °C

Környezeti hőmérséklet működés közben: -40…70 °C

Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1

Termék tanúsítványok: UL listed, CSA

Vibrációval szembeni ellenállás: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint

50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint

Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben IEC 60947-5-4 szerint

Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben IEC 60947-5-4 szerint

Tápfeszültség határok: 195…264 V AC

Termék adatok

Szélesség méret

43,2 mm

Hosszúság méret

88,90000000000001 mm

Magasság méret

53,3 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481360786

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

60 g/db

Cikkszám

3606481360786
