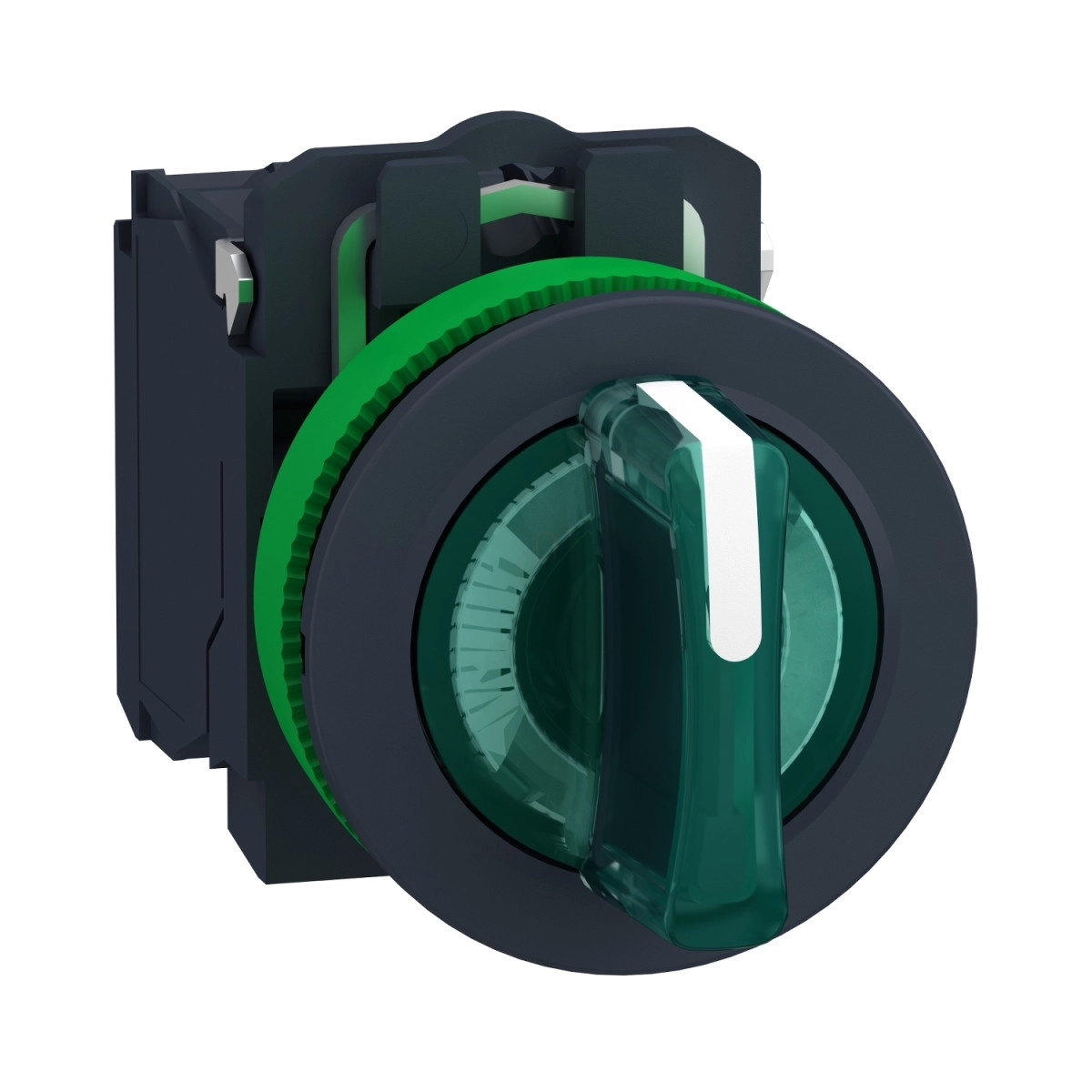

A Schneider Electric Harmony XB5FK133G5 egy kiváló minőségű, világítással ellátott választókapcsoló, amely ipari környezetben és vezérlőpanelekben történő alkalmazásra lett tervezve. Ez a megbízható kapcsolóelem a népszerű Harmony XB5 termékcsalád tagja, amely széles körben elismert a robusztus kialakításáról és hosszú élettartamáról. A sötétszürke műanyag házba épített, zöld standard fogantyúval ellátott kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol a kapcsoló állapotának vizuális visszajelzésére is szükség van.
A Schneider Electric XB5FK133G5 modell 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen telepíthető a legtöbb vezérlőpanelbe. A kapcsoló három pozícióba állítható (+/- 45°), így rugalmas vezérlési lehetőségeket biztosít különböző alkalmazásokhoz. A beépített univerzális LED világítás 110...120 V AC tápfeszültség mellett működik, 50/60 Hz frekvencián, biztosítva a kapcsoló állapotának egyértelmű vizuális jelzését akár gyengén megvilágított környezetben is.
A XB5FK133G5 kapcsoló 1 NO (normally open - alapállapotban nyitott) és 1 NC (normally closed - alapállapotban zárt) érintkezővel rendelkezik, amelyek lassú megszakítási jellemzőkkel bírnak a biztonságos működés érdekében. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Az NC érintkező pozitív nyitású, amely megfelel az IEC 60947-5-1 szabvány K mellékletének, így biztonsági alkalmazásokhoz is megfelelő.
A termék kiemelkedő műszaki paraméterei közé tartozik a 10 A-es hagyományos szabad levegős hőáram, a 600 V-os névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), valamint a 6 kV-os névleges impulzus-átütési feszültség. A működési áramok AC-15 alkalmazási kategóriában: 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál, míg DC-13 alkalmazási kategóriában: 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál. A mechanikai élettartam rendkívül magas, 500 000 kapcsolási ciklus, míg az elektromos élettartam akár 1 000 000 kapcsolási ciklus is lehet a különböző terhelési feltételek mellett.
A Schneider Electric XB5FK133G5 kapcsoló kiemelkedő környezeti védettséget biztosít, IP66, IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is. Ezen felül a kapcsoló ellenáll az IEC 60068-2-6 szabvány szerint 5 gn rezgésnek (f= 2...500 Hz), valamint az IEC 60068-2-27 szabvány szerint 30 gn és 50 gn ütésnek is. A működési hőmérséklet-tartomány rendkívül széles, -40...+70 °C között, így a legszélsőségesebb ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5 - XB5FK133G5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 120 VAC, 1NO+1NC, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világított választókapcsoló
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Beépített, süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó
Működtető profilja: Zöld standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú-megszakítás
Csatlakozás - csatlakozók: Csavaros kapocsterminálokon, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocsterminálokon, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-átütési feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Csavarok formája: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Mechanikai élettartam: 500 000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti feltételek
Védelem kezelése: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
