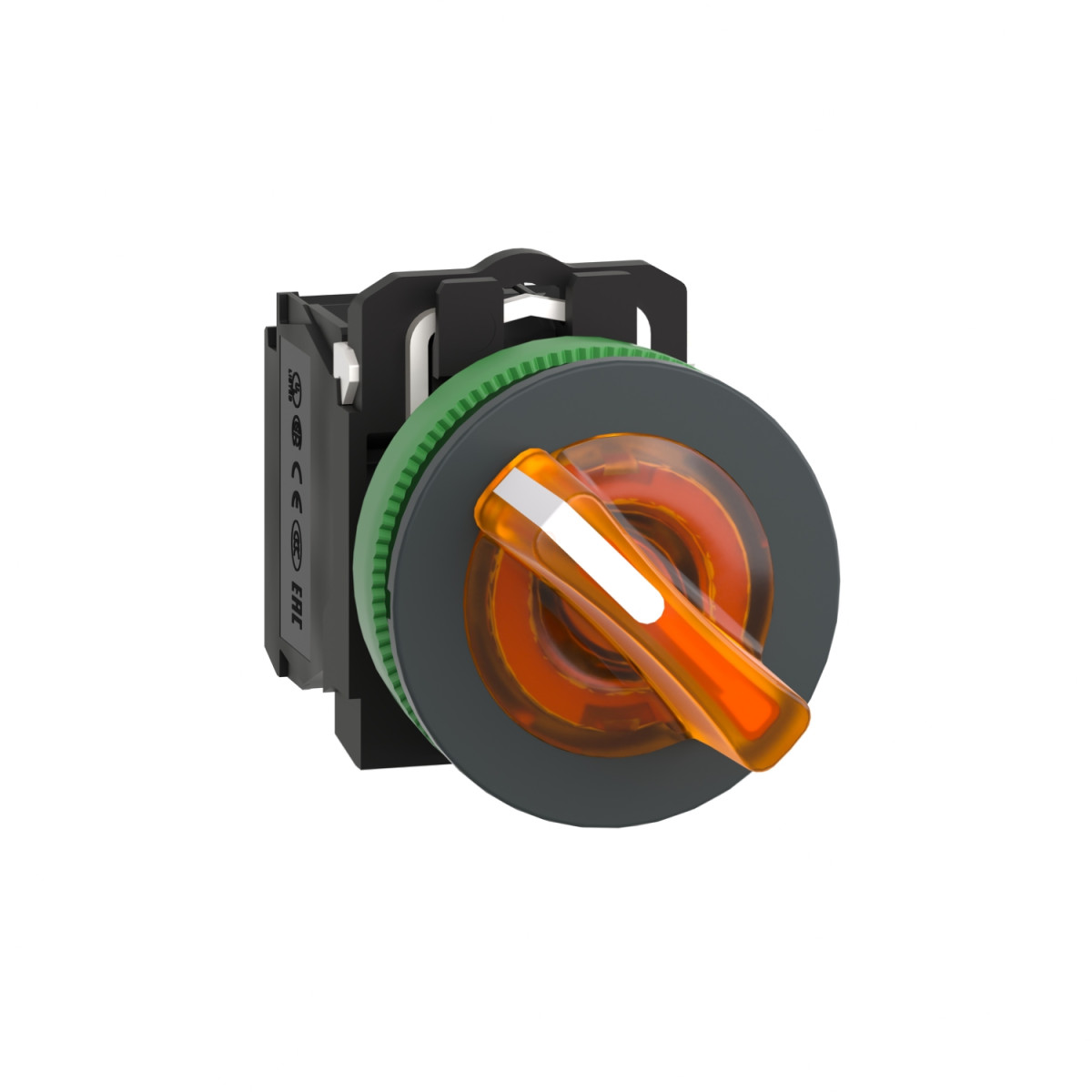

A Schneider Electric Harmony XB5FK125M5 egy kiváló minőségű, világítható választókapcsoló, amely a Harmony XB5 termékcsalád része. Ez a sötétszürke műanyag házas, narancs színű kezelőgombbal rendelkező kapcsoló ideális megoldást kínál ipari automatizálási és vezérlési rendszerekhez, ahol a vizuális visszajelzés és a megbízható működés egyaránt fontos.
A XB5FK125M5 választókapcsoló süllyesztett kivitelű, 30,5 mm-es szerelési átmérővel rendelkezik, ami szabványos telepítést tesz lehetővé. A kapcsoló két pozícióval (90°-os elfordítással) rendelkezik, és a nyomógomb stabilan megmarad a választott pozícióban (stay put). A kapcsolóelem 1 NO (záróérintkező) és 1 NC (nyitóérintkező) kontaktust tartalmaz, amelyek lassan bontó (slow-break) működésűek, így biztosítva a megbízható kapcsolást. Az érintkezők anyaga ezüstötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és kopásállóságot biztosít.
Az XB5FK125M5 integrált LED-világítással van ellátva, amely 230-240V AC (50/60 Hz) tápfeszültségen működik. A világítás nemcsak esztétikus megjelenést kölcsönöz a kapcsolónak, hanem funkcionális előnyöket is nyújt, például a kapcsoló állapotának könnyű azonosítását rossz fényviszonyok között is. A termék csatlakoztatása csavaros szorítókapcsokkal történik, amelyek kompatibilisek maximum 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezetékekkel (IEC 60947-1 szerint), vagy minimum 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezetékekkel. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips no 1 és Pozidriv No 1), valamint laposhornyos (Ø 4 mm és Ø 5,5 mm).
A Harmony XB5FK125M5 választókapcsoló kiemelkedő műszaki paraméterekkel rendelkezik: 10A konvencionális szabad levegőben mért termikus áram, 600V névleges szigetelési feszültség, 6kV névleges lökőfeszültség-állóság. Működési áramértékei különböző kategóriákban: AC-15 esetén 3A (240V), 6A (120V), 1,2A (600V); DC-13 esetén 0,1A (600V), 0,27A (250V), 0,55A (125V). A termék élettartama is kiemelkedő: 1 millió mechanikai és 1 millió elektromos kapcsolási ciklus (meghatározott feltételek mellett). Az elektromos megbízhatósági értéke (Λ) kisebb mint 10exp(-6) 5V és 1mA esetén, valamint kisebb mint 10exp(-8) 17V és 5mA esetén, tiszta környezetben.
A választókapcsoló kivételes környezetállósággal rendelkezik: -40...+70 °C közötti működési és tárolási hőmérséklet, II-es érintésvédelmi osztály, valamint IP66/IP67/IP69/IP69K védettség, ami azt jelenti, hogy ellenáll a pornak, az erős vízsugárnak és a nagynyomású mosásnak is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). NEMA védettség szempontjából NEMA 13 és NEMA 4X besorolású. A kapcsoló ütésállósága IK03, rezgésállósága 5 gn (f= 2...500 Hz), ütésállósága pedig 30 gn (18 ms időtartamig) és 50 gn (11 ms időtartamig) félszinusz hullámú gyorsulás esetén.
A XB5FK125M5 kapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, és JIS C8201-1, valamint UL listed és CSA tanúsítással is rendelkezik. Ez a választókapcsoló ideális választás olyan alkalmazásokhoz, ahol fontos a megbízhatóság, a tartósság és a jól látható visszajelzés, például gyártósorokon, ipari gépekben, vezérlőpaneleken és egyéb ipari környezetekben.
Schneider Electric Harmony XB5 - XB5FK125M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 230 VAC, 1NO+1NC, narancs műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható választókapcsoló
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejformája: Kerek
Működtető típusa: Tartós állású
Működtető profilja: Narancs standard fogantyú, jelöletlen
Működtető pozíció információ: 2 pozíció 90°
Elektromos adatok
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassan bontó
Csatlakozások - sorkapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros szorítókapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül IEC 60947-1 szerint
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Tápfeszültség határértékek: 195...264 V AC
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis 4 mm-es lapos csavarhúzóval, Hornyolt kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A olvadóbiztosíték gG típus IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőben termikus áram: 10 A IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Teljesítményadatok
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Sorkapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Mechanikai jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: NC érintkezővel IEC 60947-5-1 K. melléklet szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeléshez: -40...70 °C
Elektromos áramütés elleni védelem: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
