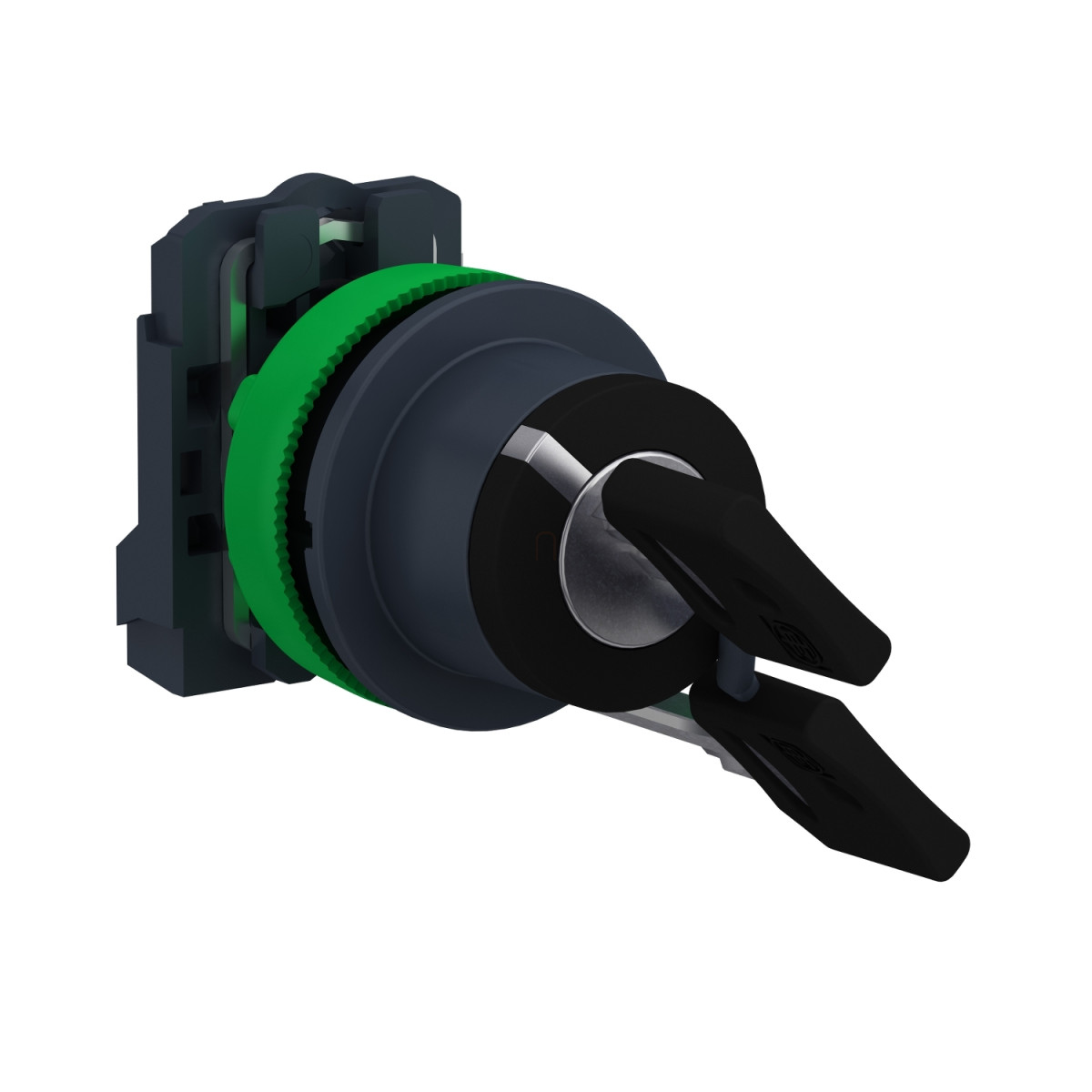

A Schneider Electric Harmony XB5FG61 kulcsos választókapcsoló egy professzionális minőségű ipari kapcsoló, amely megbízhatóságával és robosztus kialakításával tűnik ki a hasonló termékek közül. Ez a panelbe süllyeszthető fekete színű műanyag kapcsoló ideális biztonsági alkalmazásokhoz, ahol a jogosulatlan működtetés kizárása kulcsfontosságú követelmény.
A Harmony XB5 termékcsalád részeként ez a kulcsos kapcsoló a Schneider Electric szigorú minőségellenőrzési folyamatain esett át, hogy megfeleljen a legmagasabb ipari elvárásoknak. A 30,5 mm átmérőjű, kerek, fekete kivitelű kapcsolótest süllyesztett beépítést tesz lehetővé, biztosítva a letisztult megjelenést és a könnyű kezelhetőséget. A 455-ös kulccsal működtethető, ami további biztonsági szintet jelent, mivel csak a megfelelő kulccsal rendelkező személyek tudják kezelni a berendezést.
Műszaki szempontból a kapcsoló két pozícióval rendelkezik 90°-os elfordulási szöggel, és jobbról balra rugós visszatérítéssel működik. Ez azt jelenti, hogy alaphelyzetbe automatikusan visszaáll, amikor elengedjük a kulcsot, ami ideális biztonsági alkalmazásokhoz. Az 1 NO (záró) érintkezővel van felszerelve, amely lassan nyit és zár, így minimalizálja a kapcsolási zajokat és az elektromos ívképződést. A kulcs csak a bal oldali (alaphelyzetű) állásban húzható ki, ami további biztonsági szintet jelent.
A csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékkel érvégekkel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékkel érvég nélkül használhatók az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: használható Philips #1, Pozidriv #1, valamint 4 mm és 5,5 mm-es lapos csavarhúzóval is, ami rugalmasságot biztosít a telepítés során.
A termék méretei: 42 mm magasság, 36,6 mm szélesség és 98,5 mm mélység. Kiemelkedő mechanikai tartóssággal rendelkezik, akár 1.000.000 kapcsolási ciklust is kibír. Elektromos paramétereit tekintve 10 A-es hagyományos szabad levegőn mért termikus árammal, 600 V-os névleges szigetelési feszültséggel és 6 kV-os névleges lökőfeszültség-állósággal rendelkezik. A névleges üzemi áramerősség AC-15 üzemmódban 3 A 240 V-nál, 6 A 120 V-nál, míg DC-13 üzemmódban 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál.
A termék többféle védelmi besorolással rendelkezik, köztük IP66, IP67, IP69, IP69K fokozatokkal, valamint NEMA 13 és NEMA 4X minősítéssel is. Ezek a védettségi szintek kiváló teljesítményt garantálnak még extrém környezeti feltételek mellett is. Az üzemi hőmérséklet-tartomány -40 °C-tól +70 °C-ig terjed, és ellenáll 7.000.000 Pa nyomású magasnyomású mosásnak is 55 °C-on, 0,1 méter távolságból.
A XB5FG61 kapcsoló számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat, és rendelkezik UL és CSA tanúsítványokkal is, ami globális felhasználhatóságot biztosít különböző ipari környezetekben. Kiváló választás biztonsági rendszerekhez, vezérlőpultokhoz, gépekhez, ahol fontos a jogosulatlan hozzáférés megakadályozása.
Schneider Electric Harmony XB5 - XB5FG61 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Választókapcsoló
Eszköz rövid neve: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető jellemzők
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Fekete kulcsos kapcsoló, jelölés nélkül
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú-törés
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéggel az IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, >= 1 x 0,22 mm² érvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (kompatibilis Philips 1-es, Pozidriv 1-es, lapos 4mm és 5,5mm csavarhúzóval)
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK03 az IEC 50102 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Villamos áramütés elleni védettség: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
