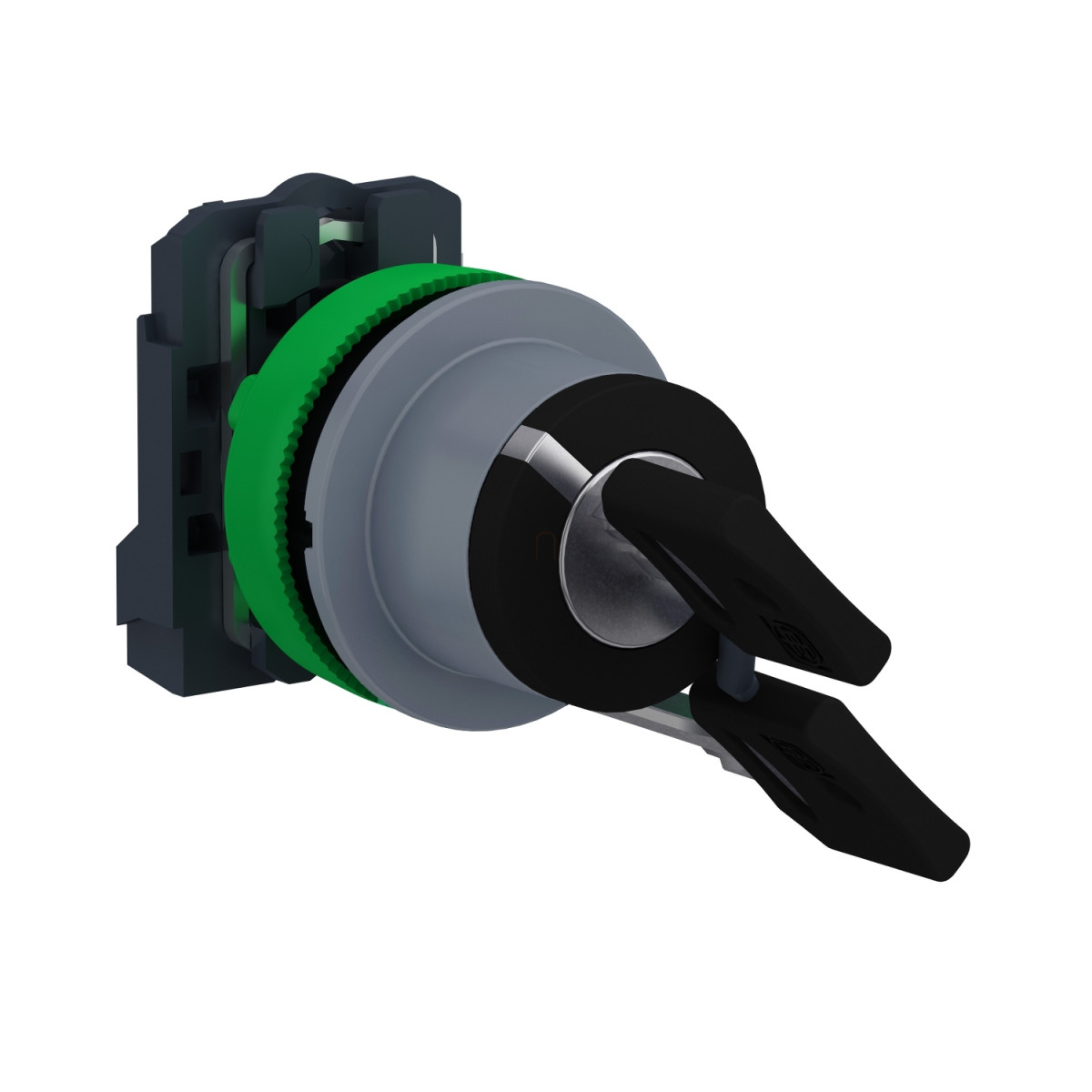

A Schneider Electric Harmony XB5FG41C0 süllyesztett kivitelű kulcsos kapcsoló egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem, amely megbízhatóságával és sokoldalú felhasználhatóságával tűnik ki a hasonló termékek közül. Ez a szürke kerettel ellátott, 30 mm átmérőjű kulcsos kapcsoló ideális választás olyan alkalmazásokhoz, ahol fontos a jogosulatlan működtetés megakadályozása és a biztonságos vezérlés.
A XB5FG41C0 kapcsoló a Harmony XB5 termékcsalád tagja, amely a Schneider Electric egyik legnépszerűbb vezérlőelem sorozata. A termék kiemelkedő jellemzői közé tartozik a süllyesztett kialakítás, a 2 pozíciós működés (90°-os elfordítási szöggel), valamint a bal/jobb kulcs kivételi pozíció. A 455-ös kulcstípussal működtethető kapcsoló stay-put (rögzített) kivitelű, ami azt jelenti, hogy a kapcsoló az adott pozícióban marad a kulcs eltávolítása után is. Elektromos szempontból a termék 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, slow-break (lassú bontás) működéssel.
A kapcsoló műszaki paraméterei lenyűgözőek. A 30,5 mm-es beépítési átmérő számos szabványos kivágathoz illeszkedik, így könnyen telepíthető különböző vezérlőpultokba. A termék méretei kompaktak: magassága 42 mm, szélessége 36,6 mm, mélysége pedig 98,5 mm. A kapcsolótest kialakítása kerek, műanyag anyagú szürke színű bevonattal, ami esztétikus megjelenést biztosít. A fekete színű, jelölés nélküli kulcsos működtető professzionális megjelenést kölcsönöz a terméknek.
A csavaros csatlakozású terminálok rugalmas bekötési lehetőségeket biztosítanak, és a kapcsoló több szabványos csavarhúzótípussal is szerelhető: kereszthornyos (Philips 1-es és pozidriv 1-es), valamint lapos (4 mm és 5,5 mm) csavarhúzókkal egyaránt. A megfelelő szereléshez 0,8-1,2 Nm nyomaték ajánlott az IEC 60947-1 szabvány szerint.
Az XB5FG41C0 kapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik. Az 1 millió működési ciklust biztosító mechanikai tartósság rendkívüli megbízhatóságot jelent, míg az elektromos élettartam szintén imponáló: 1 millió kapcsolás különböző terhelési feltételek mellett, legyen szó AC-15 vagy DC-13 kategóriákról. A termék figyelemre méltó elektromos tulajdonságokkal bír, mint például a 10A hagyományos szabad levegős hőáram, 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett), valamint 6 kV impulzus-állóság. A különböző kapcsolási kategóriákban az üzemi áram értékei is kiemelkedőek, például AC-15 esetén 240V-nál 3A, 120V-nál 6A, vagy DC-13 esetén 600V-nál 0,1A.
A kapcsoló robosztus kialakítása kiváló védelmet biztosít különböző környezeti feltételek mellett is. Az IP66/IP67 védettségi fokozat garantálja a por és víz elleni védelmet, ami kiegészül a NEMA 13 és NEMA 4X besorolásokkal. A termék -40°C és +70°C közötti működési hőmérséklet-tartománya szélsőséges körülmények között is megbízható működést tesz lehetővé. A kapcsoló ellenáll a nagy nyomású mosás hatásainak is (7000000 Pa 55°C-on, 0,1 m távolságból), ami ipari környezetben különösen hasznos tulajdonság. A II-es érintésvédelmi osztály további biztonságot nyújt a felhasználók számára.
Schneider Electric Harmony XB5 - XB5FG41C0 - panelbe süllyesztett komplett műanyag kapcsoló, Ø30, 455 kulcsos, 2 állású, 1NO, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Műanyag, szürke színű bevonattal
Fej típusa: Beépített, süllyesztett
Szerelési átmérő: 30,5 mm
Kiszerelés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Stay-put (rögzített)
Működtető profilja: Fekete kulcsos kapcsoló, jelölés nélküli
Működtető pozíció információk: 2 pozíciós, 90°
Kulcszár típusa: 455-ös kulcs
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - terminálok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, vagy ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Terminálok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Kulcs kivételi pozíció: Bal és jobb
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (Philips 1-es csavarhúzóval), Kereszthornyos (pozidriv 1-es csavarhúzóval), Hornyos (4 mm átmérőjű lapos csavarhúzóval), Hornyos (5,5 mm átmérőjű lapos csavarhúzóval)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzár elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási léghőmérséklet: -40…70 °C
Üzemi környezeti léghőmérséklet: -40…70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
