A Schneider Electric Harmony XB5FG41 szelektorkapcsoló az ipari automatizálás és vezérlőrendszerek nélkülözhetetlen eleme, amely kiváló minőségű anyagokból készült és megbízható működést biztosít hosszú éveken át. Ez a kulcsos kapcsoló a Harmony XB5 termékcsalád tagja, amely világszerte elismert ipari kapcsolók, jelzőlámpák és vezérlőeszközök széles választékát kínálja.

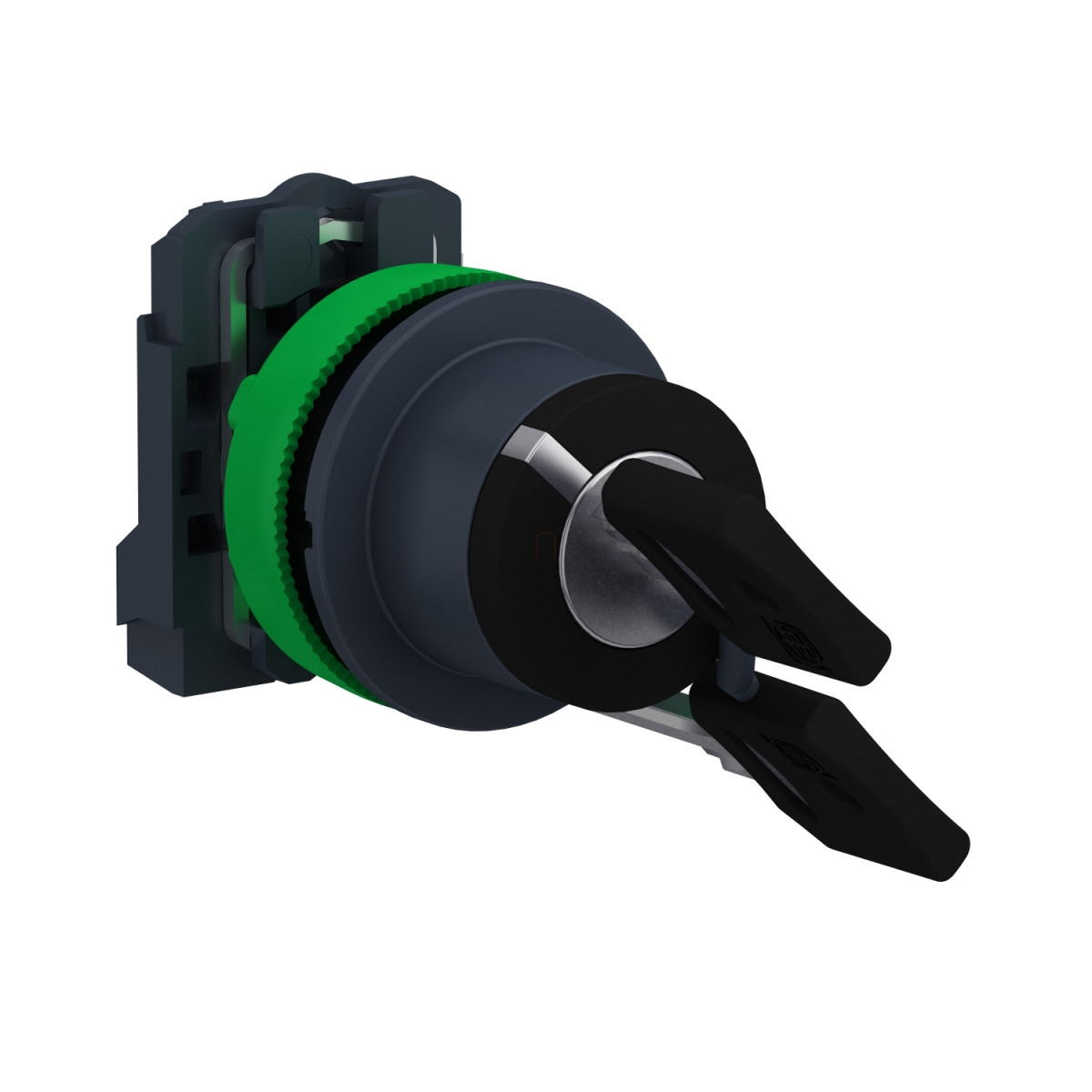

A XB5FG41 egy sötétszürke műanyag kerettel ellátott, panelba süllyesztett kivitelű kapcsoló, amely 455-ös kulccsal működtethető. A kapcsoló két stabil pozícióval rendelkezik, amelyek között 90 fokos elfordítással lehet váltani, és a kulcs mind a bal, mind a jobb pozícióban kivehető. Ez a funkció kiválóan alkalmas olyan alkalmazásokhoz, ahol a jogosulatlan működtetést meg kell akadályozni, például veszélyes gépek indításánál vagy kritikus rendszerek vezérlésénél. A fekete, jelöletlen kulcsos működtető egység kerek kialakítású, amely harmonikusan illeszkedik a modern vezérlőpanelek dizájnjához.
A 30,5 mm-es szerelési átmérővel rendelkező kapcsoló könnyen beépíthető szabványos kivágásokba. A készülék egy alaphelyzetben nyitott (NO) érintkezővel van felszerelve, amely lassú bontású működést biztosít. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetékek befogadására is alkalmasak kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték befogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A kapcsoló méretei: 42 mm magasság, 36,6 mm szélesség és 98,5 mm mélység, amely kompakt kialakítást biztosít még korlátozott helykínálat esetén is.
A Schneider Electric XB5FG41 kapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A konvencionális szabad levegőn mért termikus áram (Ith) 10 A, a névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat mellett), a névleges impulzus-állóképességi feszültség (Uimp) pedig 6 kV, ami megfelel az IEC 60947-1 szabványnak. A névleges üzemi áram (Ie) többféle konfigurációban is meghatározásra került: 3 A 240 V-on (AC-15), 6 A 120 V-on (AC-15), 0,1 A 600 V-on (DC-13), 0,27 A 250 V-on (DC-13), 0,55 A 125 V-on (DC-13), valamint 1,2 A 600 V-on (AC-15), mindegyik az IEC 60947-5-1 szabványnak megfelelően. A kapcsoló 10 A-es gG típusú biztosítékkal védhető rövidzárlat ellen.
A mechanikai tartósság tekintetében a készülék lenyűgöző, 1 millió kapcsolási ciklust garantál, míg az elektromos tartósság különböző terhelési feltételek mellett szintén eléri az 1 millió ciklust. A kapcsoló megbízhatóságát a tiszta környezetben mért alacsony meghibásodási valószínűség (Λ < 10exp(-6) 5 V, 1 mA mellett, illetve Λ < 10exp(-8) 17 V, 5 mA mellett) is alátámasztja, az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB5 - XB5FG41 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Szelektorkapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stabil állapotú
Működtető profilja: Fekete kulcsos kapcsoló, jelöletlen
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Kulcs kivételi pozíció: Bal és jobb
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval; Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval; Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval; Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges impulzus-állóképességi feszültség: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti adatok
Védelmi kezelés: TH
Környezeti léghőmérséklet tároláshoz: -40...70 °C
Környezeti léghőmérséklet üzemeléshez: -40...70 °C
Villamos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1; UL 508; JIS C8201-5-1; IEC 60947-5-4; IEC 60947-5-1; CSA C22.2 No 14; JIS C8201-1
Termék tanúsítványok: UL listed; CSA
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
