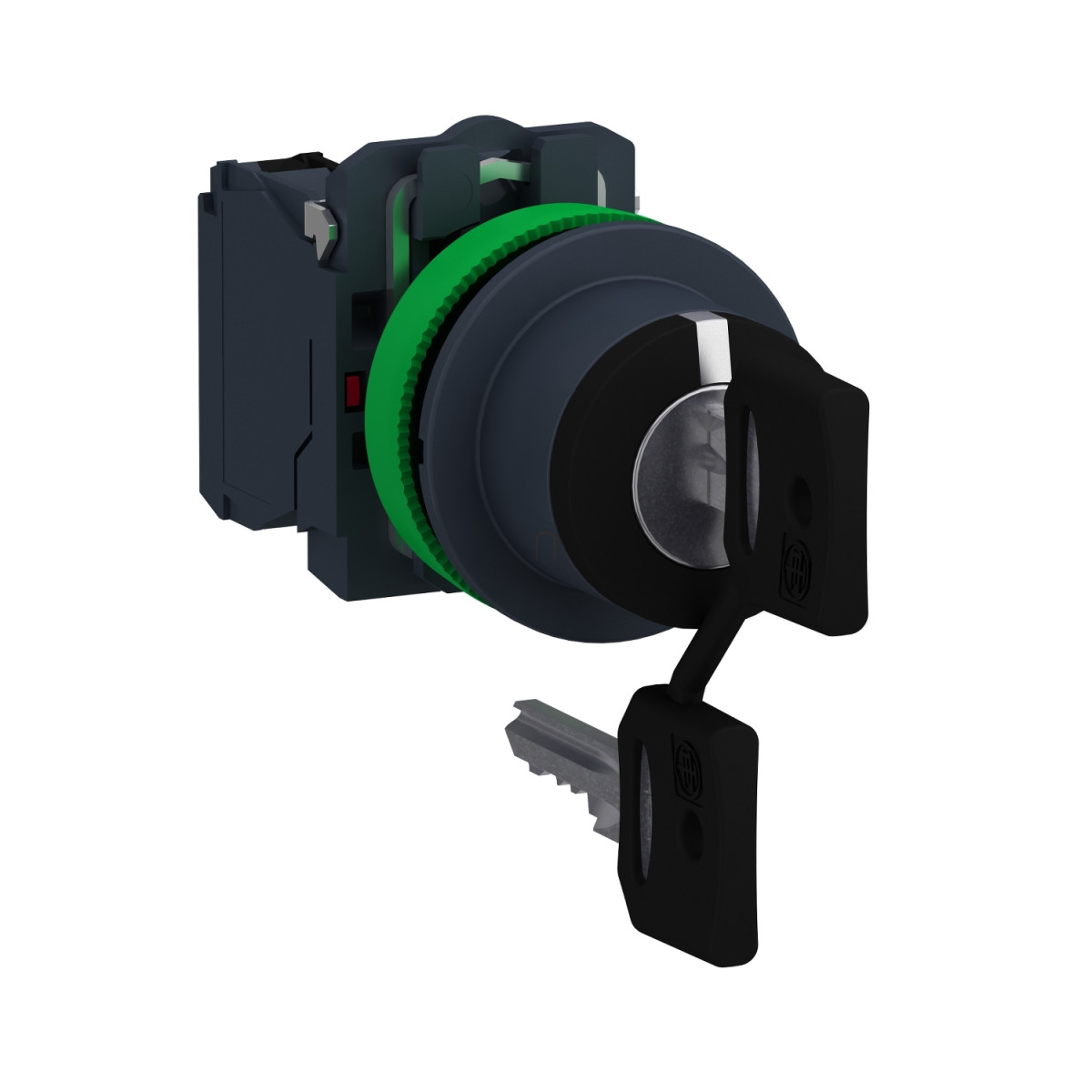

A Schneider Electric Harmony XB5 termékcsalád XB5FG33 típusú kulcsos kapcsolója egy kiváló minőségű, sokoldalú ipari kapcsolóeszköz, mely magas szintű biztonsági alkalmazásokhoz ideális. Ez a panelbe süllyeszthető műanyag kapcsoló fekete színű, 30 mm-es beépítési átmérővel rendelkezik, és a 455-ös kulccsal működtethető, ami kiváló védelmet biztosít illetéktelen használat ellen.
A kapcsoló három pozícióba állítható, +/- 45°-os elfordítási tartománnyal, és stay put (rögzített) funkcióval rendelkezik, ami azt jelenti, hogy a kulcs elfordítása után a kapcsoló az adott pozícióban marad. Az eszköz 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek lassan bontanak (slow-break) működési jellemzővel bírnak. Ez a típusú kapcsoló ideális olyan alkalmazásokhoz, ahol kulcsos hozzáférés-korlátozásra van szükség, például gépek engedélyezett indításához, biztonsági rendszerekhez vagy jogosultsághoz kötött üzemmódváltáshoz.
A Harmony XB5 sorozat termékei sötétszürke műanyag előlappal és beépített süllyesztett kivitelezéssel készülnek. A kapcsoló kerek jelzőfejjel rendelkezik, és a csatlakoztatás csavaros kapocslécekkel történik. A terminálok kompatibilisek maximum 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezetékekkel az IEC 60947-1 szabványnak megfelelően, illetve minimum 1 x 0,22 mm² keresztmetszetű kábelvég nélküli vezetékekkel.
A XB5FG33 kapcsoló kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. A termék 1.000.000 kapcsolási ciklust garantál, ami hosszú élettartamot biztosít ipari környezetben is. A készülék 10A hagyományos szabad levegőn történő termikus áramot képes elviselni, és 600V szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett). Az impulzus-állósági feszültség 6 kV az IEC 60947-1 szerint. Az AC-15 kapcsolási kategóriában különböző terhelhetőségi értékekkel bír: 3A 240V-nál, 6A 120V-nál, illetve 1,2A 600V-nál. A DC-13 kategóriában 0,1A 600V-nál, 0,27A 250V-nál, és 0,55A 125V-nál.
A termék kiemelkedő védelemmel rendelkezik a környezeti hatásokkal szemben: IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. A kapcsoló -40°C és +70°C közötti hőmérséklet-tartományban használható és tárolható. Ezen felül kiváló ütésállósággal rendelkezik: akár 30 gn (18 ms időtartam) vagy 50 gn (11 ms időtartam) félszinuszos gyorsulási lökést is képes elviselni az IEC 60068-2-27 szabvány szerint, valamint 5 gn rezgésállóságot biztosít 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint.
Schneider Electric Harmony XB5 - XB5FG33 műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB5
Termék típusa: Kulcsos választókapcsoló
Készülék rövidnév: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Felszerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: stay put (rögzített)
Kezelőszerv profilja: Fekete kulcsos kapcsoló, jelölés nélkül
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Zártípus: 455-ös kulcs
Kulcs kivételi pozíció: Közép
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassan bontó
Csatlakozások - terminálok: Csavaros kapocslécek, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocslécek, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Terminál leírása ISO n°1: (13-14)NO és (23-24)NO
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej forma: Kereszthornyos, kompatibilis Philips 1-es számú csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es számú csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
