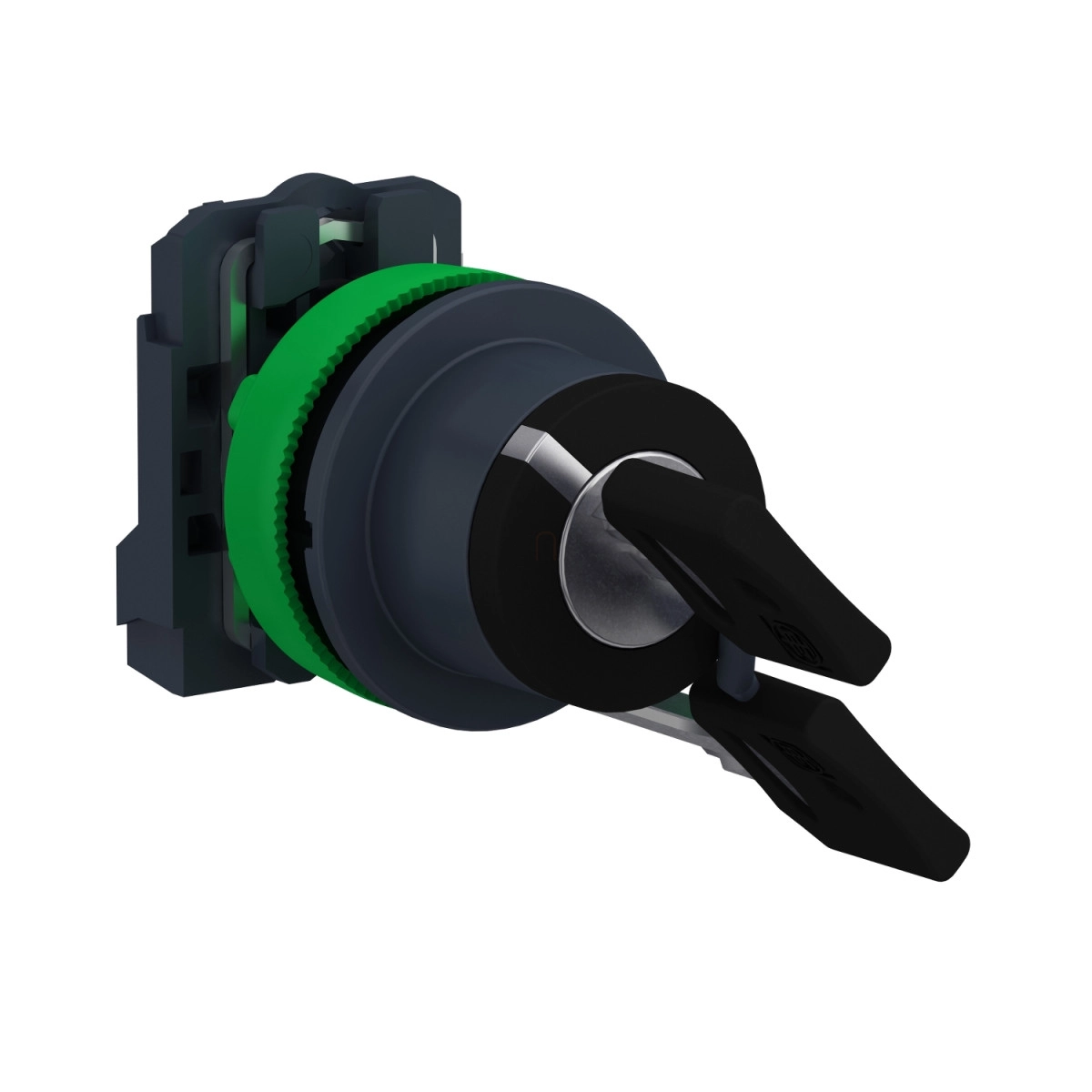

A Schneider Electric Harmony XB5 termékcsalád XB5FG21 kulcsos kapcsolója egy professzionális minőségű, ipari alkalmazásokra tervezett kezelőszerv, amely tökéletes választás vezérlőpanelekhez és irányítópultokhoz. Ez a fekete, műanyag házas kulcsos kapcsoló megbízható működést és hosszú élettartamot biztosít a legigényesebb környezetben is.
A XB5FG21 süllyesztett kivitelű, 30,5 mm átmérőjű panelbe szerelhető kapcsoló, amely két pozíciós (90°-os elfordulású) stay-put (tartós állású) működést kínál. A kulcsos kapcsoló 455-ös kulccsal működtethető, ami kiváló választás biztonságkritikus alkalmazásoknál, ahol csak az arra jogosult személyek számára engedélyezett a berendezés kezelése. A kulcs csak bal oldali pozícióban húzható ki, ami további biztonsági funkciót jelent. A kezelőelem sötétszürke műanyag kerettel és fekete, jelöletlen kulcsos kapcsolófejjel rendelkezik, amely round (kerek) kialakítású.
Elektromos szempontból a Schneider Electric XB5FG21 egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely slow-break (lassú bontású) működést biztosít. Az érintkeződugók ezüstötvözetből (Ag/Ni) készülnek, amely kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A készülék csavaros sorkapcsokkal csatlakoztatható, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű, érvéghüvelyezett vezeték vagy legalább 1 x 0,22 mm² keresztmetszetű, érvéghüvely nélküli vezeték fogadására alkalmasak az IEC 60947-1 szabvány szerint. A csavarok kereszt- és hornyos fejűek, amelyek különböző típusú csavarhúzókkal (Philips 1-es, Pozidriv 1-es, valamint 4 mm-es vagy 5,5 mm-es lapos csavarhúzókkal) kezelhetők, a meghúzási nyomaték 0,8-1,2 Nm.
A műszaki paraméterek tekintetében a XB5FG21 lenyűgöző jellemzőkkel bír. A kapcsoló méretei: 42 mm magasság, 36,6 mm szélesség és 98,5 mm mélység. A termék kiemelkedő mechanikai tartóssággal rendelkezik, amely 1.000.000 kapcsolási ciklust jelent. Az érintkezők 10 A-es konvencionális szabad levegőben lévő termikus áramerősséget bírnak el az IEC 60947-5-1 szerint, és rövidzárlat ellen 10 A-es gG típusú olvadóbiztosítóval védhetők. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 6 kV az IEC 60947-1 szerint. A névleges üzemi áram kategóriától függően változik: például AC-15 esetén 3 A 240 V-on vagy 6 A 120 V-on, míg DC-13 esetén 0,1 A 600 V-on vagy 0,55 A 125 V-on.
A XB5FG21 kulcsos kapcsoló különböző környezeti feltételek között is megbízhatóan működik. Védettségi szintje figyelemre méltó: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízbehatolás ellen védett, sőt, nagy nyomású és magas hőmérsékletű vízsugárral szemben is ellenálló (7.000.000 Pa nyomású, 55°C-os vízsugár 0,1 m távolságból). A NEMA szerinti védettségi besorolása NEMA 13 és NEMA 4X. Az IK ütésállósági fokozata IK03 az IEC 50102 szabvány szerint. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható és tárolható.
Schneider Electric Harmony XB5 - XB5FG21 - panelbe süllyesztett komplett műanyag kapcsoló, Ø30, 455 kulcsos, 2 állású, 1NO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Kezelő típusa: Stay put (tartós állású)
Kezelő profilja: Fekete kulcsos kapcsoló, jelöletlen
Kezelő pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Slow-break (lassú bontású)
Csatlakozási és mechanikai adatok
Csatlakozások - terminálok: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros sorkapcsok: >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Terminálok leírása ISO n°1: (13-14)NO
Kulcs kivételi pozíció: Bal
Érintkezők használata: Standard érintkezők
Mechanikai élettartam: 1.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis 4 mm átmérőjű lapos csavarhúzóval, Hornyolt kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőben lévő termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz gyorsulás esetén az IEC 60068-2-27 szerint
Különleges ellenállóképesség
Nagy nyomású mosóberendezéssel szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
