A Schneider Electric Harmony XB5 termékcsalád XB5FG03 jelölésű eszköze egy kiváló minőségű, panelbe süllyesztett kapcsolóberendezés, amely ipari környezetben történő vezérlésre és kapcsolásra lett kifejlesztve. Ez a sötétszürke műanyag kerettel rendelkező, kulcsos kapcsoló a professzionális automatizálási rendszerek megbízható elemét képezi, különösen olyan helyzetekben, ahol a jogosulatlan működtetés elleni védelem is szükséges.
A XB5FG03 modell egy 455-ös kulcsos kapcsoló, amely három pozícióba állítható, +/- 45 fokos elfordítási szöggel. A kulcs bármely pozícióban eltávolítható, ami extra biztonságot nyújt az alkalmazásokban. A kerek, süllyesztett kialakítású kapcsolófej jelöletlen fekete kulcsos kivitelben készült. A készülék két NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek slow-break működésűek, azaz lassú bontással szakítják meg az áramkört.
A műszaki paraméterek részletesen tájékoztatnak a kapcsoló képességeiről. A 30,5 mm-es szerelési átmérőjű eszköz teljes magassága 42 mm, szélessége 36,6 mm, mélysége pedig 98,5 mm. A csavaros kapocstípusú csatlakozások lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A kapcsok jelölése az ISO n°1 szabványt követi: (13-14)NO és (23-24)NO.
A kapcsoló különlegesen robusztus kialakítású, ellenáll akár a 7.000.000 Pa nyomású mosóberendezésnek is 55 °C-on, 0,1 m távolságból. A mechanikai élettartam 1.000.000 kapcsolási ciklus, az elektromos élettartam pedig szintén 1.000.000 ciklus különböző terhelési feltételek mellett. A meghúzási nyomaték 0,8-1,2 Nm között van az IEC 60947-1 szabvány szerint. A csavarfej kialakítása többféle szerszámmal is kompatibilis: Philips 1-es méretű, pozidriv 1-es méretű, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzóval is használható.
Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, a rövidzárlat elleni védelmet 10A-es gG típusú biztosíték biztosítja az IEC 60947-5-1 szabványnak megfelelően. A hagyományos szabad levegőben mérhető termikus áramerőssége 10A. A szigetelési feszültség 600V (3-as szennyezettségi fokozat mellett), az impulzus-állóképessége pedig 6kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram AC-15 üzemmódban 3A 240V feszültségnél, 6A 120V-nál, valamint 1,2A 600V-nál. DC-13 üzemmódban 0,1A 600V feszültségnél, 0,27A 250V-nál és 0,55A 125V-nál.
A kapcsoló védettsége kiemelkedő: IP66, IP67, IP69, IP69K a porral és vízzel szemben, valamint NEMA 13 és NEMA 4X besorolású. Ütésállósága IK03 az IEC 50102 szabvány szerint. Használata -40 és +70°C közötti környezeti hőmérsékleten ajánlott, és megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, valamint a JIS C8201-1 és JIS C8201-5-1 előírásainak.

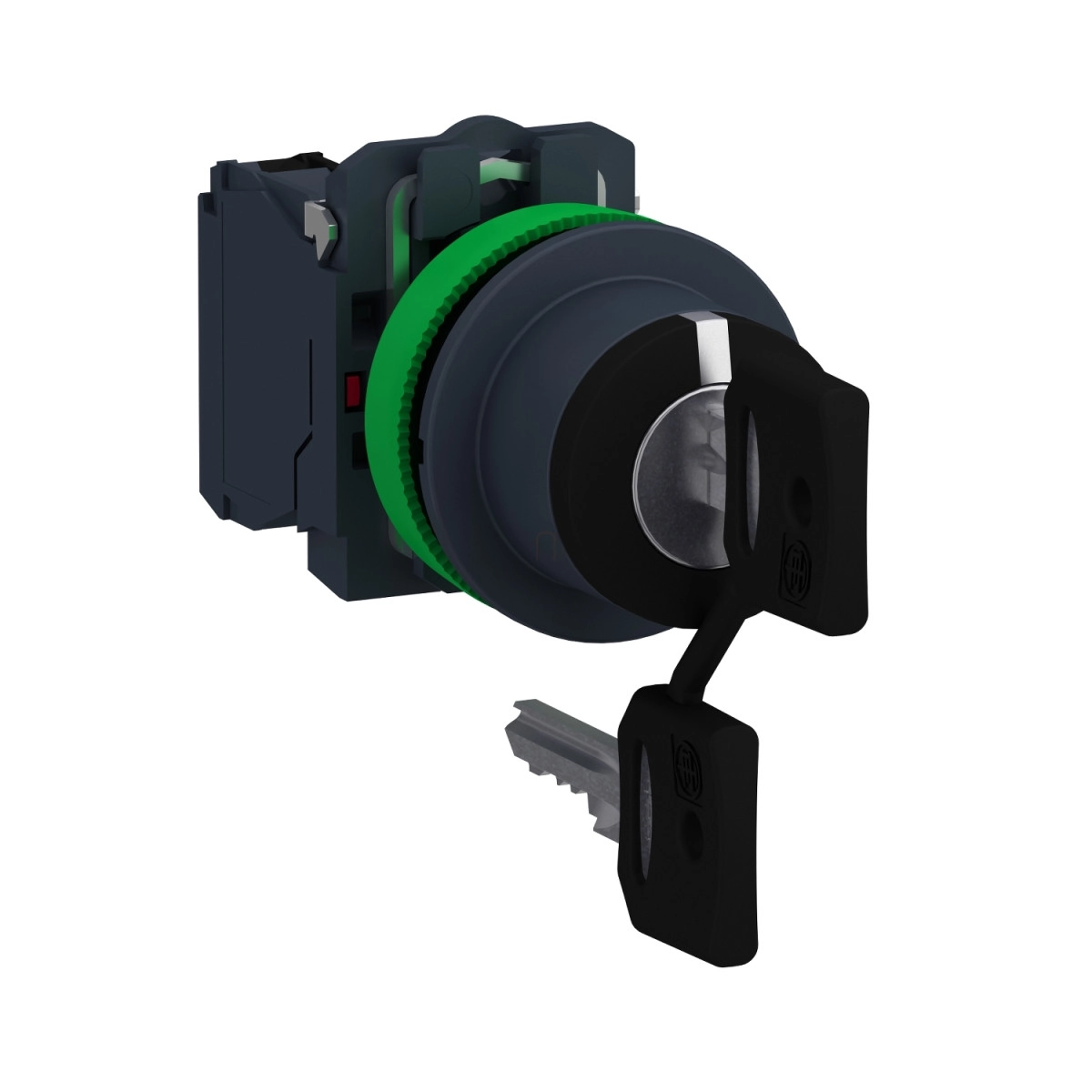

Schneider Electric Harmony XB5 - XB5FG03 - panelbe süllyesztett komplett műanyag kapcsoló, Ø30, 455 kulcsos, 3 állású, 2NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Minimális értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Fekete kulcsos kapcsoló, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455 kulcs
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Kapcsok leírása ISO n°1: (13-14)NO
(23-24)NO
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt alakú, kompatibilis Philips 1-es csavarhúzóval
Kereszt alakú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
