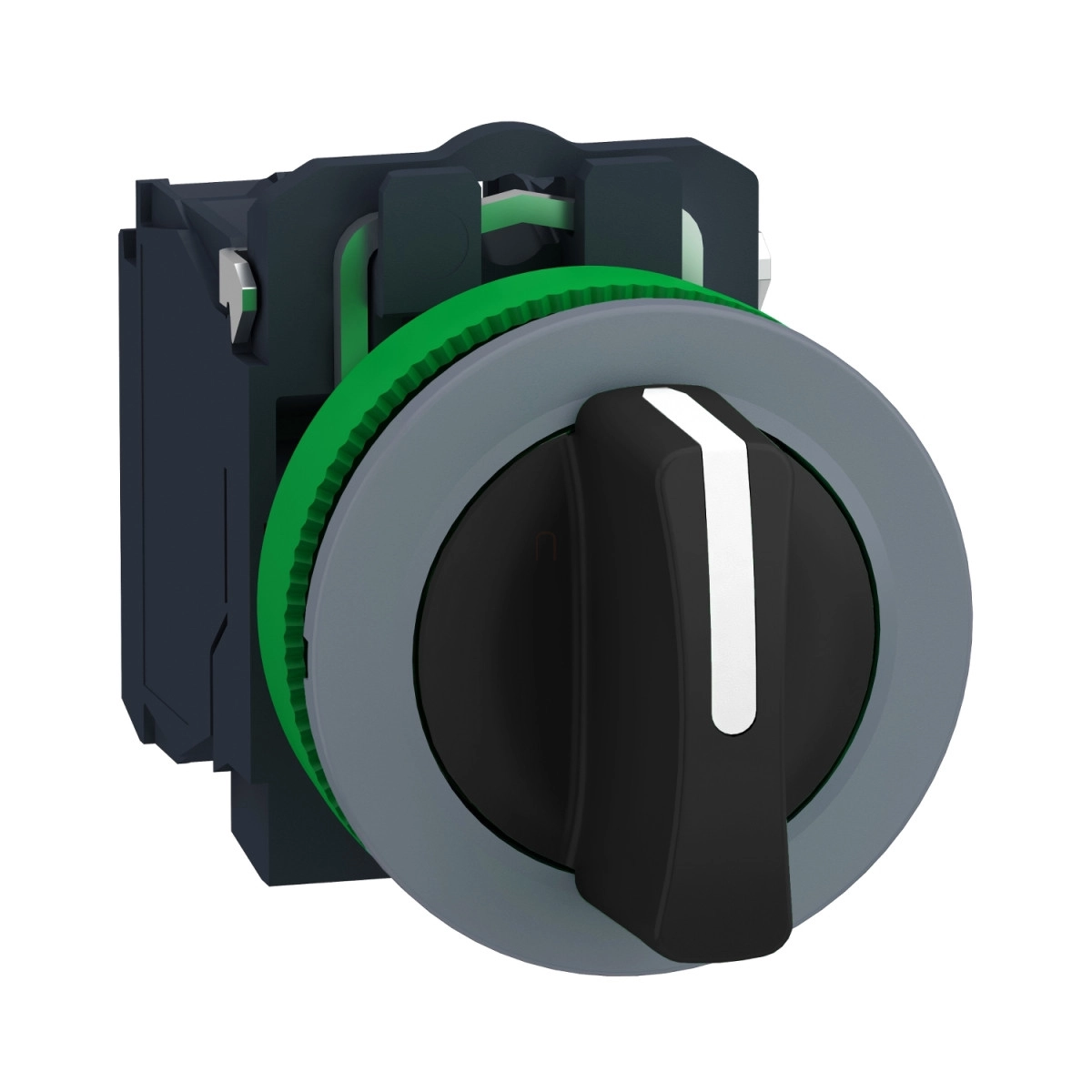

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FD53C0 választókapcsoló egy professzionális vezérlőeszköz, amely ideális ipari környezetben történő alkalmazásra. Ez a panelbe süllyeszthető kapcsoló kiemelkedő minőséget és megbízhatóságot képvisel, amely a Schneider Electric termékek védjegye.
Az XB5FD53C0 választókapcsoló 3 pozíciós kialakítással rendelkezik, +/- 45°-os elfordítással, középre visszatérő rugós mechanizmussal. A kapcsoló 2 NO (alaphelyzetben nyitott) érintkezővel van felszerelve, ami sokoldalú vezérlési lehetőségeket biztosít. A fekete standard fogantyú jelölés nélküli, így univerzálisan használható különböző alkalmazásokhoz. A kapcsolót körülvevő szürke színű műanyag körgyűrű elegáns megjelenést kölcsönöz az eszköznek, miközben kiválóan illeszkedik az ipari környezetbe. A beépítési átmérő 30,5 mm, a beépítési mélység pedig 73 mm, ami lehetővé teszi a kompakt elhelyezést.
A termék műszaki specifikációi kiemelkedőek: az érintkezők csavaros csatlakozókkal rendelkeznek, amelyek legfeljebb 2 x 1,5 mm² kábelekkel használhatók kábelvéggel (IEC 60947-1 szerint), vagy legalább 1 x 0,22 mm² kábelekkel kábelvég nélkül. A kapcsoló mechanikai élettartama 1 000 000 ciklus, ami hosszú távú, megbízható működést biztosít. Az érintkezőanyag ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és kopásállóságot biztosít. A készülék IP66 és IP67 védettségi fokozattal rendelkezik, ami kiváló por- és vízállóságot jelent, így extrém körülmények között is megbízhatóan működik. Az IK03 ütésállósági fokozat biztosítja, hogy a kapcsoló ellenálljon a fizikai behatásoknak. A termék nagy nyomású mosóval szemben is ellenálló, akár 7 000 000 Pa nyomásig 55 °C-on, 0,1 m távolságból.
Az XB5FD53C0 választókapcsoló névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabvány szerint, míg a névleges lökőfeszültség-állóság 6 kV. A névleges üzemi áram AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, illetve DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. A konvencionális szabad levegőben megengedett termikus áram (Ith) 10 A. Az elektromos élettartam 1 000 000 ciklus, különböző terhelési feltételek mellett, ahogy azt az IEC 60947-5-1 C melléklete előírja. Az elektromos megbízhatóság tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA mellett, illetve Λ < 10exp(-8) 17 V, 5 mA mellett. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték ajánlott az IEC 60947-5-1 szabvány szerint.
Schneider Electric Harmony XB5 - XB5FD53C0 - panelbe süllyesztett komplett műanyag választókapcsoló, Ø30, 3 állású középre visszatérő, 2NO, szürke körgyűrű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Műanyag, szürke színre galvanizált
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Eladás oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fekete standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú-bontás
Csatlakozások - csatlakozók: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm
Csatlakozók leírása ISO n°1: (13-14)NO
(23-24)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
[Ith] konvencionális szabad levegőben megengedett termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti tulajdonságok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
