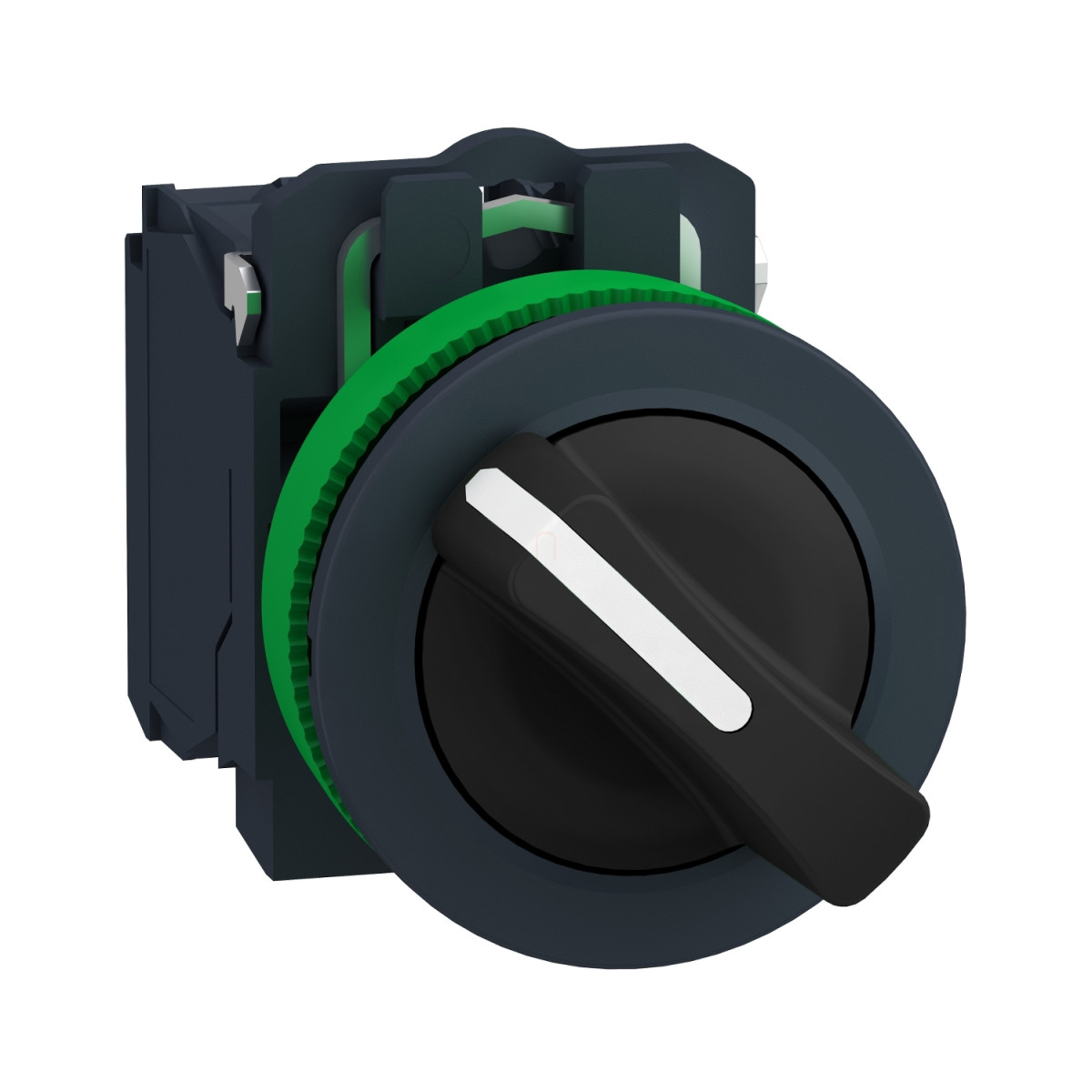

A Schneider Electric Harmony XB5 termékcsalád XB5FD41 típusú panelbe süllyesztett választókapcsolója egy sokoldalúan alkalmazható, kiváló minőségű kapcsolóelem, amely ideális megoldást kínál ipari vezérlőpanelekhez és automatizálási rendszerekhez. Ez a komplett műanyag kivitelű, fekete színű, 30 mm-es átmérőjű kapcsoló kiváló választás olyan alkalmazásokhoz, ahol egyszerű és megbízható kezelést kell biztosítani a gépkezelők számára.
A Harmony XB5FD41 választókapcsoló két pozícióval rendelkezik, jobbról balra rugós visszatérítéssel, ami azt jelenti, hogy alaphelyzetbe automatikusan visszatér. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol ideiglenes bekapcsolást vagy jóváhagyást kell biztosítani, majd automatikusan vissza kell térni az eredeti állapotba. A kapcsoló egy NO (záró) érintkezőt tartalmaz, amely normál állapotban nyitott, aktiváláskor pedig zár. Az érintkező ezüstötvözetből (Ag/Ni) készült, ami kiváló vezetőképességet és hosszú élettartamot biztosít.
A műszaki paraméterek tekintetében a Schneider XB5FD41 kapcsoló rendkívül meggyőző. A beépített kivitelű fejjel és sötétszürke műanyag kerettel rendelkező eszköz szerelési átmérője 30,5 mm. Méretei: 42 mm magasság, 36,6 mm szélesség és 73 mm mélység. A kapcsoló lassú-megszakítású érintkező működéssel rendelkezik, és csavaros szorítókapcsokkal csatlakoztatható. A kapcsok alkalmasak maximum 2 x 1,5 mm² keresztmetszetű vezeték fogadására kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve minimum 1 x 0,22 mm² keresztmetszetű vezeték fogadására kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm közötti értékre ajánlott. A csavarfej különböző típusú csavarhúzókkal kompatibilis, beleértve a Philips 1-es, Pozidriv 1-es csavarhúzókat, valamint a lapos 4 mm-es és 5,5 mm-es csavarhúzókat is.
A Harmony XB5FD41 választókapcsoló kiemelkedő elektromos paraméterekkel rendelkezik. A konvencionális szabad levegős hőáram értéke 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok) az IEC 60947-1 szabvány szerint, míg a névleges impulzus-állófeszültség 6 kV az IEC 60947-1 szerint. A névleges üzemi áram értékei különböző terhelési kategóriákban: 3 A 240 V-nál AC-15 kategóriában, 6 A 120 V-nál AC-15 kategóriában, 0,1 A 600 V-nál DC-13 kategóriában, és több más érték különböző feszültségszinteken. Az elektromos élettartam 1.000.000 kapcsolási ciklus különböző terhelési feltételek mellett, ami kiváló tartósságot jelent még intenzív használat esetén is.
Schneider Electric Harmony XB5 - XB5FD41 - panelbe süllyesztett komplett műanyag választókapcsoló, Ø30, 2 állású visszatérő, 1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített, süllyesztett
Szerelési átmérő: 30,5 mm
Szállítási egység: 1
Jelzőegység fejformája: Kerek
Működési jellemzők
Működtető típusa: Jobbról balra rugós visszatérítésű
Működtető profilja: Fekete standard fogantyú, jelöletlen
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú megszakítású
Csatlakoztatási módszer: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül, IEC 60947-1 szerint
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
Hőáram: 10 A konvencionális szabad levegős az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Villamos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
ISO 21702
ISO 22196:2011
Terméktanúsítványok: UL listed
CSA
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
