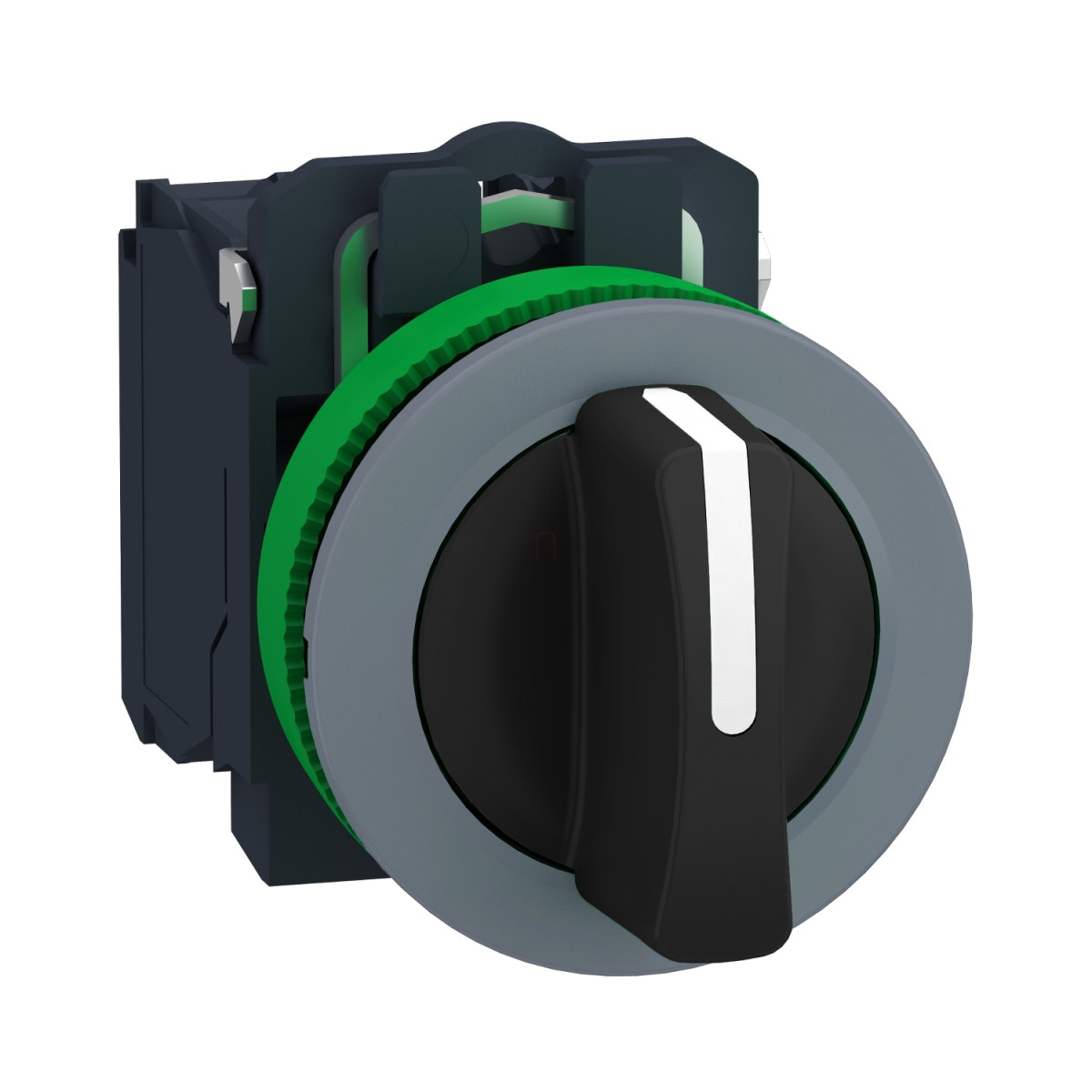

A Schneider Electric Harmony XB5 sorozatából származó XB5FD33C0 egy kiváló minőségű, panelbe süllyesztett választókapcsoló, amely számos ipari vezérlési alkalmazásban tökéletes megoldást nyújt. Ez a komplett egység a Schneider Electric megbízható technológiáját képviseli, és elsősorban ipari környezetben, vezérlőpaneleken való használatra tervezték.
A Harmony XB5FD33C0 választókapcsoló 30,5 mm-es szerelési átmérővel rendelkezik, így szabványos méretű panelnyílásokba könnyen beépíthető. A szürke színű műanyag körgyűrű (bezel) elegáns megjelenést kölcsönöz a kapcsolónak, ugyanakkor jól illeszkedik az ipari környezethez is. A kapcsoló három pozícióba állítható (+/- 45°), és stay-put (önmegtartó) kivitelben készült, vagyis a beállított pozícióban marad a kapcsolás után is. A fekete standard fogantyú jól látható és ergonomikus kialakítású, jelölés nélküli kivitelben.
A termék 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek slow-break (lassú bontás) működési elvvel működnek. Csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel ellátva (IEC 60947-1 szerint), illetve minimum 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül. A csavarok kereszthornyú fejjel rendelkeznek, és kompatibilisek különböző csavarhúzó típusokkal: 1-es Philips, 1-es pozidriv, valamint 4 mm és 5,5 mm laposfejű csavarhúzókkal is kezelhetők. A javasolt meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabvány szerint.
Az XB5FD33C0 választókapcsoló műszaki paraméterei kiemelkedőek. 42 mm magasságú, 36,6 mm szélességű és 73 mm mélységű kompakt méretekkel rendelkezik. Az érintkezők anyaga ezüst-nikkel ötvözet (Ag/Ni), amely kiváló vezetőképességet és tartósságot biztosít. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosítékot ajánl a gyártó az IEC 60947-5-1 szabvány szerint. A termék konvencionális szabad levegőben lévő termikus árama (Ith) 10 A az IEC 60947-5-1 szerint, szigetelési feszültsége (Ui) pedig 600 V 3-as szennyezettségi fokozat mellett az IEC 60947-1 szabványnak megfelelően. Lökőfeszültség-állósága (Uimp) 6 kV az IEC 60947-1 szerint, míg üzemi áramai (Ie) különböző alkalmazási kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál; DC-13 esetén pedig 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál.
A Harmony XB5FD33C0 kapcsoló rendkívül tartós, mechanikai élettartama 1 millió kapcsolási ciklus. Elektromos élettartama szintén 1 millió ciklus különböző terhelési feltételek mellett (pl. AC-15, 2 A 230 V-nál vagy DC-13, 0,2 A 110 V-nál), 3600 ciklus/óra alatti működési frekvencia és 0,5-ös terhelési tényező mellett. A kapcsoló elektromos megbízhatósága (meghibásodási valószínűsége) igen alacsony: tiszta környezetben Λ < 10^(-6) 5 V, 1 mA-nél, illetve Λ < 10^(-8) 17 V, 5 mA-nél, az IEC 60947-5-4 szabvány szerint.
Schneider Electric Harmony XB5 - XB5FD33C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló
Rövid terméknév: XB5F
Körgyűrű anyaga: Műanyag, szürke bevonatú
Fej típusa: Süllyesztett beépítés
Szerelési átmérő: 30,5 mm
Jelzőegység fejformája: Kerek
Működtető típusa: Stay put (önmegtartó)
Működtető profilja: Fekete standard fogantyú, jelölés nélkül
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 NO
Érintkezők működése: Slow-break (lassú bontás)
Csatlakozás: Csavaros csatlakozó kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozás: Csavaros csatlakozó kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO szerint: (13-14)NO, (23-24)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Csavarfej alakja: Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Csavarfej alakja: Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Csavarfej alakja: Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védettség: IP66 az IEC 60529 szerint
Védettség: IP67
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Védelem nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeléskor: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
