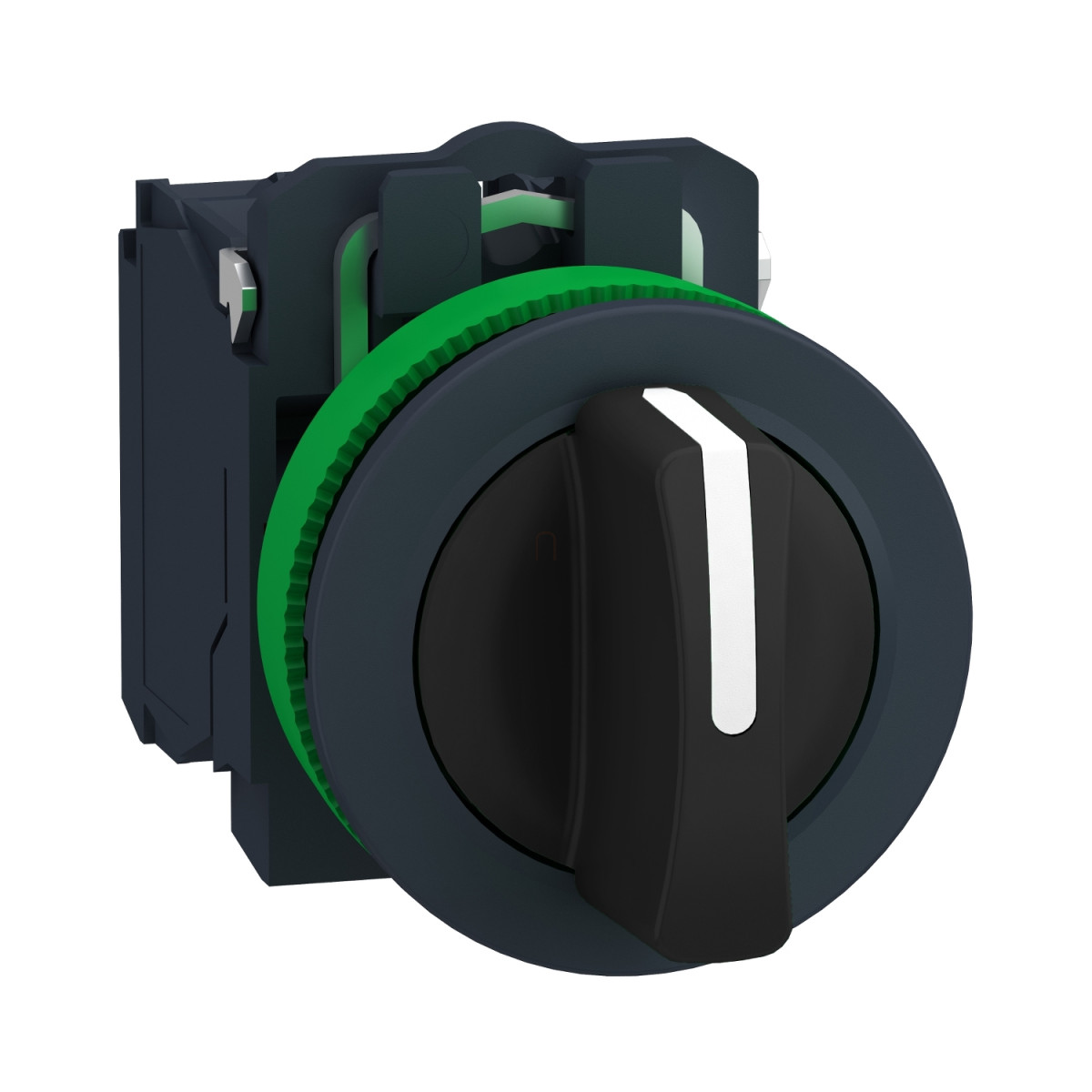

A Schneider Electric Harmony XB5 sorozatba tartozó XB5FD33 típusú műanyag választókapcsoló ipari és kereskedelmi vezérlőrendszerek elengedhetetlen alkatrésze. Ez a panelbe süllyeszthető, fekete színű, 30 mm átmérőjű kapcsoló megbízható működést biztosít a legigényesebb alkalmazási környezetekben is. A termék cikkszáma XB5FD33, amely a Harmony XB5 termékcsalád egy sokoldalú tagja.
A sötétszürke műanyag házban elhelyezett választókapcsoló 3 pozíciós kialakítással rendelkezik, amely ±45°-os elforgatási tartományt biztosít. A stay-put (pozíciótartó) működési mechanizmus gondoskodik arról, hogy a kapcsoló a beállított helyzetben maradjon a kezelés után is. A kapcsoló fekete standard fogantyúval rendelkezik, jelölés nélküli kivitelben, így univerzálisan használható különböző ipari alkalmazásokban. A két beépített NO (alaphelyzetben nyitott) érintkező a sokoldalú vezérlési lehetőségeket teszi lehetővé. Az érintkezők működése slow-break (lassú bontású) típusú, ami növeli az elektromos élettartamot és csökkenti az átkapcsolási zajokat.
A termék kiemelkedő műszaki jellemzői közé tartozik az IP66, IP67, IP69 és IP69K védettség, ami kivételes víz- és porállóságot biztosít még a legzordabb ipari környezetben is. A kapcsoló ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak 55 °C-on, 0,1 m távolságról, ami ideálissá teszi élelmiszeripari, gyógyszeripari vagy más higiéniai szempontból kritikus alkalmazásokhoz. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának. A mechanikai élettartam 1.000.000 kapcsolási ciklus, az elektromos élettartam pedig szintén 1.000.000 ciklus különböző terhelési feltételek mellett, ami hosszú távú, megbízható működést garantál.
A XB5FD33 kapcsoló telepítése egyszerű a 30,5 mm-es szerelési átmérőnek köszönhetően. A rögzítési vastagság 1-6 mm között lehet, így különböző vastagságú panelekre szerelhető. A csavaros kapocsterminálok rugalmas csatlakoztatási lehetőséget kínálnak, maximum 2 x 1,5 mm² kábelmérettel. A kapcsok kompatibilisek különböző csavarhúzófejekkel, beleértve a kereszthornyú (Philips és Pozidriv) és lapos csavarhúzókat. A megfelelő csatlakoztatás érdekében 0,8-1,2 Nm meghúzási nyomaték alkalmazása javasolt. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A 10A-es hagyományos termikus áramerősség és a 600V szigetelési feszültség mellett a termék széles működési feszültségtartománnyal rendelkezik, és alkalmas különböző AC és DC alkalmazásokhoz. A -40...70 °C üzemi hőmérséklet-tartomány pedig lehetővé teszi a használatát szélsőséges környezeti feltételek között is.
Schneider Electric Harmony XB5 - XB5FD33 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Süllyesztett, beépített
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Működési jellemzők
Kezelőszerv típusa: Rögzített állású (stay put)
Kezelőszerv kialakítása: Fekete standard fogantyú, jelölés nélkül
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Érintkező típus és összetétel: 2 NO
Érintkezési működés: Lassú bontású (slow-break)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm
Kapcsok leírása ISO n°1: (13-14)NO, (23-24)NO
Magasnyomású mosás ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: Nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos paraméterek
Hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 21702, ISO 22196:2011
Terméktanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
