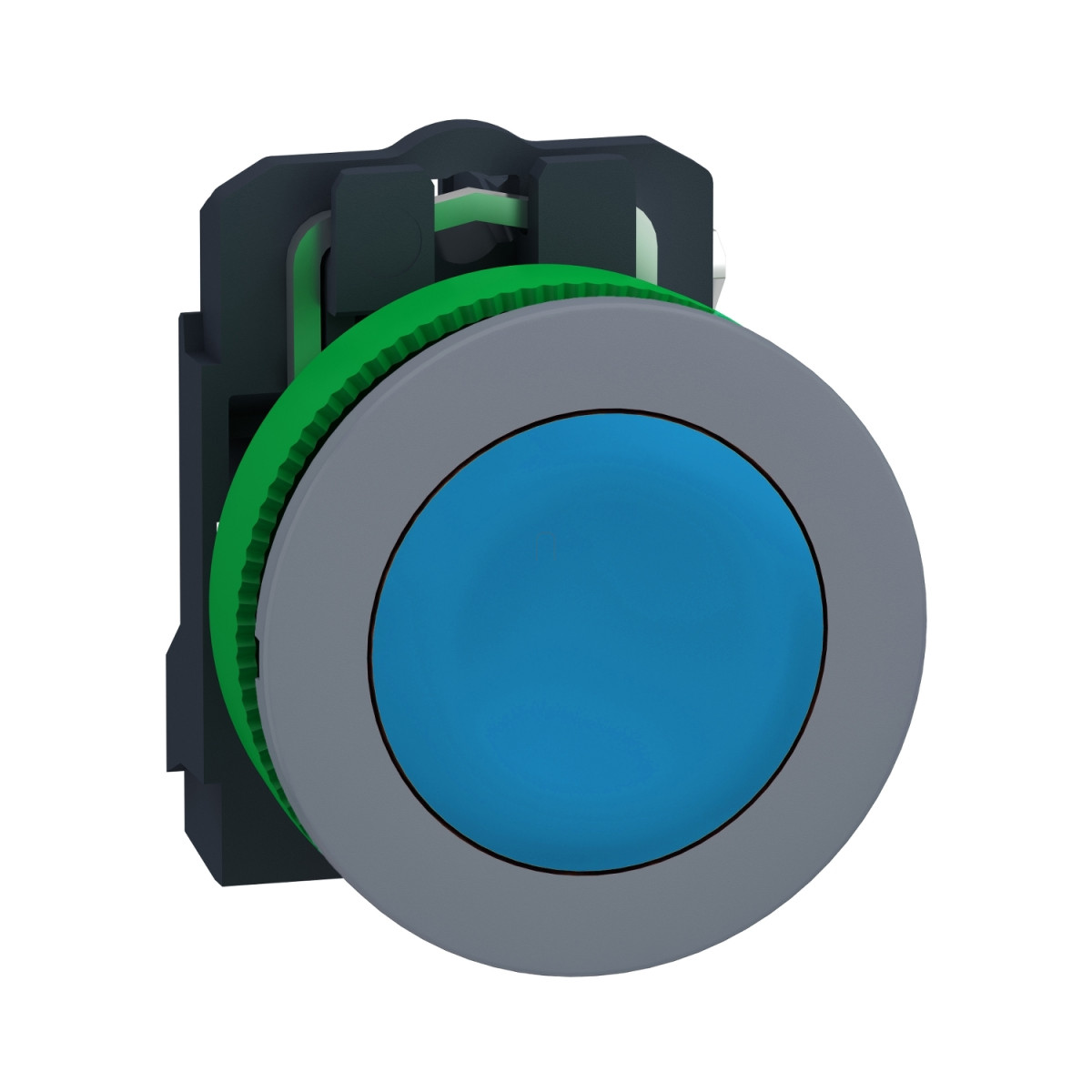

A Schneider Electric Harmony XB5 sorozatú XB5FA61C0 típusú nyomógomb a megbízható ipari vezérlőeszközök kiemelkedő példája, amely kombinált funkcionalitást, tartósságot és elegáns megjelenést kínál. Ez a panelbe süllyesztett, kék nyomógombos, szürke körgyűrűs kapcsoló ideális választás különböző ipari alkalmazások, vezérlőpultok és gépek kezelőfelületeinek kialakításához, ahol fontos a megbízható működés és a hosszú élettartam.
A termék műszaki kialakítása figyelemre méltó. Az XB5FA61C0 egy kék, jelöletlen nyomógombbal rendelkezik, amelyet szürke színű, műanyag körgyűrű vesz körül. A termék rögzítési módja panelbe süllyesztett, beépített felületű kivitelű, 30,5 mm-es szerelési átmérővel. Az elegáns, kerek kialakítású nyomógomb rugós visszatérő működésű, így minden megnyomás után automatikusan visszaáll alaphelyzetbe. Kapcsolási funkcióját tekintve egy alaphelyzetben nyitott érintkezővel (1NO) rendelkezik, amely slow-break (lassú bontású) működési jellemzőt mutat. A kapcsolási útja 2,6 mm az elektromos állapotváltozásig, míg a teljes útja 4,3 mm. A működtetéshez szükséges erő 3,8 N az elektromos állapotváltozásig.
Az XB5FA61C0 nyomógomb csatlakozása csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A csavarfej alakja kereszthornyos, amely kompatibilis Philips 1-es, Pozidriv 1-es csavarhúzóval, illetve 4 mm és 5,5 mm átmérőjű lapos csavarhúzóval is. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és hosszú élettartamot biztosít. A kapcsok jelölése az ISO n°1 (13-14)NO szabvány szerint történik.
A nyomógomb kimagasló villamos jellemzőkkel rendelkezik. Konvencionális szabad levegőn mért termikus árama 10 A az IEC 60947-5-1 szerint, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, és névleges lökőfeszültsége 6 kV az IEC 60947-1 szerint. Különböző üzemi áramértékekre minősített: például 3 A 240 V AC-15 kategóriában, 6 A 120 V AC-15 kategóriában, valamint különböző DC-13 kategóriákban is megfelelő értékekkel rendelkezik. A rövidzárlat elleni védelemhez 10 A-es gG típusú olvadóbiztosíték szükséges az IEC 60947-5-1 szabvány szerint. Villamos élettartama lenyűgöző: 1.000.000 kapcsolási ciklus AC-15 kategóriában, különböző terhelési feltételek mellett is (2 A 230 V-on, 3 A 120 V-on, 4 A 24 V-on), valamint DC-13 kategóriában is (0,2 A 110 V-on, 0,5 A 24 V-on), mindezt 0,5-ös terhelési tényező mellett, <3600 ciklus/óra működési gyakoriságnál.
A termék mechanikai tartóssága is kiemelkedő, 10.000.000 kapcsolási ciklust garantál, ami ideálissá teszi gyakran használt alkalmazásokhoz. A nyomógomb házának méretei: 42 mm magasság, 36,6 mm szélesség és 55 mm mélység. Az XB5FA61C0 védettségi szintje IP66 és IP67 az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, ami kiváló védelmet biztosít por és víz ellen. Ütésállósági szintje IK03 az IEC 50102 szerint. A termék -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami lehetővé teszi a szélsőséges környezeti feltételek melletti alkalmazást is. Rezgésállósága 5 gn (f=2...500 Hz) vagy 2 mm csúcstól csúcsig (f=2...10 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms időtartam), 50 gn (11 ms időtartam) vagy 25 gn (6 ms időtartam, 1000 ütés minden tengelyen) az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - XB5FA61C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5F
Kompatibilis termékek: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai jellemzők
Keret anyaga: Műanyag, szürke színű
Fej típusa: Beépített, süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető profilja: Kék, süllyesztett, jelöletlen
Működési mód: Rugós visszatérő
Méretek: Magasság: 42 mm, Szélesség: 36,6 mm, Mélység: 55 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 2,6 mm (NO elektromos állapotváltozás); 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai tartósság: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval; Kereszt kompatibilis pozidriv 1-es csavarhúzóval; Hornyolt, kompatibilis 4 mm átmérőjű lapos csavarhúzóval; Hornyolt, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Elektromos tartósság: 1000000 ciklus AC-15, 2 A 230 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus AC-15, 3 A 120 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus AC-15, 4 A 24 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus DC-13, 0,2 A 110 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus DC-13, 0,5 A 24 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Környezeti jellemzők
Védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti hőmérséklet tartomány: Tárolási: -40...70 °C, Üzemi: -40...70 °C
Túlfeszültség-védelmi kategória: II. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint; 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint; 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
