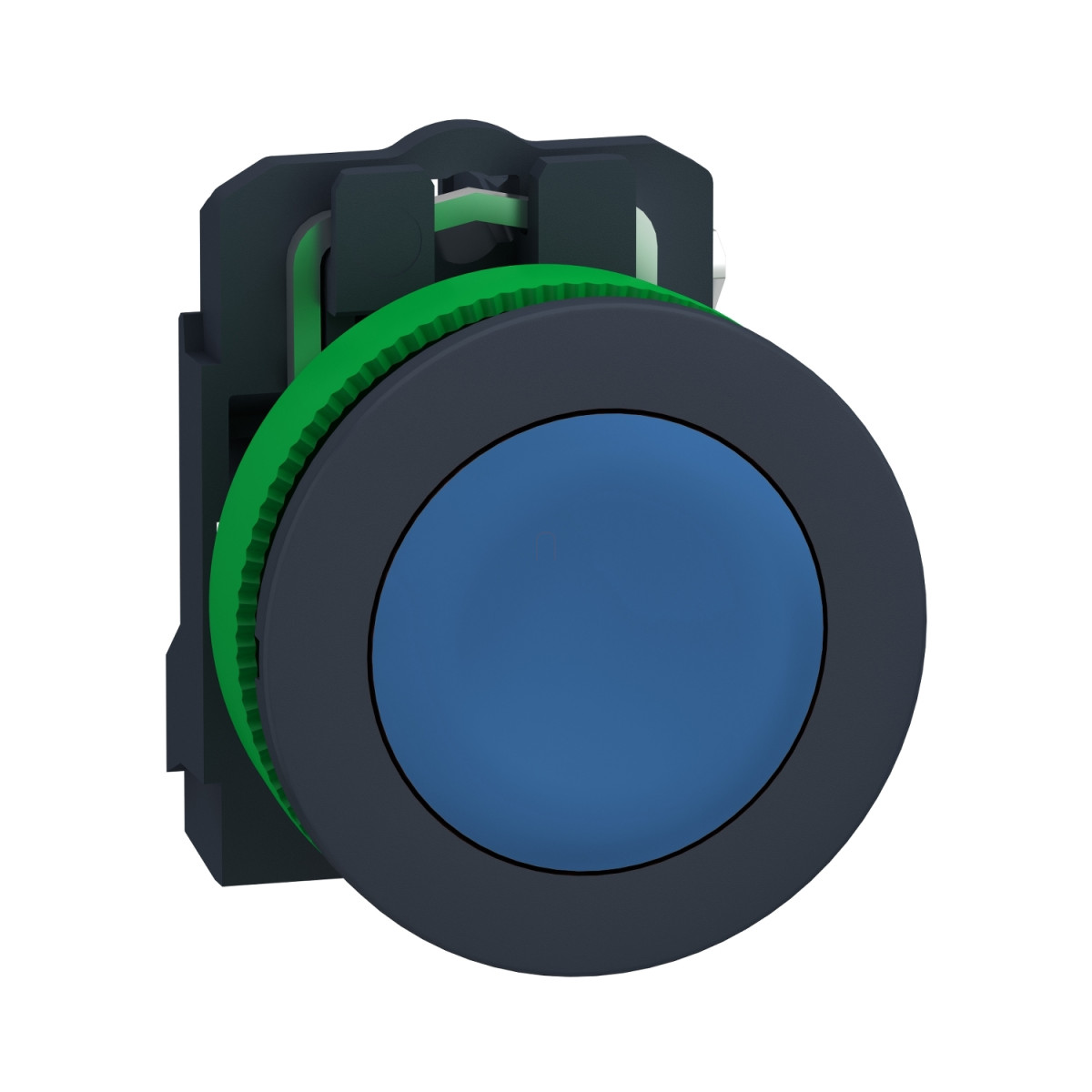

A Schneider Electric Harmony XB5FA61 egy kiváló minőségű, panelbe süllyesztett, műanyag nyomógomb, amely ipari környezetben is megbízhatóan működik. Ez a kék, 30 mm átmérőjű, jelölés nélküli nyomógomb rugós visszatérésű működéssel és 1 NO (záró) érintkezővel rendelkezik, így ideális választás vezérlőpanelekhez, gépekhez és ipari berendezésekhez, ahol egyszerű, de megbízható kezelőelemekre van szükség.
A termék a Harmony XB5 termékcsalád része, amely a Schneider Electric megbízható kapcsolóelemeit foglalja magába. Az XB5F típusú nyomógomb beépített, süllyesztett fejkialakítással rendelkezik, amely kék színű a jobb láthatóság és könnyű azonosíthatóság érdekében. A kezelőegység fejének alakja kerek, ami ergonomikus kialakítást biztosít a felhasználók számára. A nyomógomb kompatibilis több kiegészítővel is, mint a ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 és ZB4FBZ007 típusok, így rugalmasan bővíthető a felhasználási igényeknek megfelelően.
A Schneider Electric XB5FA61 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. A keret anyaga sötétszürke műanyag, míg a rögzítőgyűrű is műanyagból készült, ami könnyű, de tartós kialakítást eredményez. A szerelési átmérő 30,5 mm, ami szabványos kivágásokba való egyszerű beépítést tesz lehetővé. Az érintkező típusa és összetétele 1 NO (záró), amely lassú bontású működést biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek maximum 2 x 1,5 mm² vezetékkeresztmetszettel használhatók kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² vezetékkeresztmetszettel kábelvég nélkül. A kapcsok jelölése az ISO n°1 (13-14)NO szabványnak megfelelő, ami megkönnyíti a bekötést.
A termék kiváló védelmi tulajdonságokkal rendelkezik, ellenáll a nagynyomású mosásnak 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Mechanikai tartóssága kiemelkedő, 10 millió kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat mellett is. A működési út 2,6 mm az NO érintkező állapotváltozásáig, míg a teljes út 4,3 mm. A működtetéshez szükséges erő 3,8 N. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően, ami stabil rögzítést biztosít. A csavarfej alakja kereszt, kompatibilis Philips 1-es, pozidriv 1-es csavarhúzóval, valamint lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval is, így a szerelés különböző szerszámokkal is elvégezhető.
Az érintkezők anyaga ezüstötvözet (Ag/Ni), amely kiváló vezetőképességet és kopásállóságot biztosít. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval történik az IEC 60947-5-1 szabványnak megfelelően. A termék hagyományos levegőben történő termikus áramerőssége 10 A. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a lökőfeszültség-állóság 6 kV. A névleges üzemi áram értéke különböző szabványoknak megfelelően: 3 A 240 V-nál AC-15, A600 kategória; 6 A 120 V-nál AC-15, A600 kategória; 0,1 A 600 V-nál DC-13, Q600 kategória; 0,27 A 250 V-nál DC-13, Q600 kategória; 0,55 A 125 V-nál DC-13, Q600 kategória és 1,2 A 600 V-nál AC-15, A600 kategória az IEC 60947-5-1 szabványnak megfelelően. Elektromos tartóssága 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. Elektromos megbízhatósága Λ < 10^(-6) 5 V és 1 mA esetén, valamint Λ < 10^(-8) 17 V és 5 mA esetén tiszta környezetben, az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB5 - XB5FA61 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, kék műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típusa: Nyomógomb
Rövid terméknév: XB5F
Kompatibilis termékek: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai jellemzők
Előlap anyaga: Műanyag
Keretszín: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Kezelőegység fejének alakja: Kerek
Kezelő típusa: Rugós visszatérésű
Kezelő profilja: Kék süllyesztett, jelölés nélküli
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok jelölése ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: Több érték AC-15 és DC-13 kategóriákban
Mechanikai jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságról
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
Védettségi fokozat IP: IP66, IP67, IP69, IP69K az IEC 60529 szerint, Type 13, 12, 4, 4X az UL 50 E szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, 2 mm peak-to-peak (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés esetén minden tengelyen az IEC 60068-2-27 szerint
