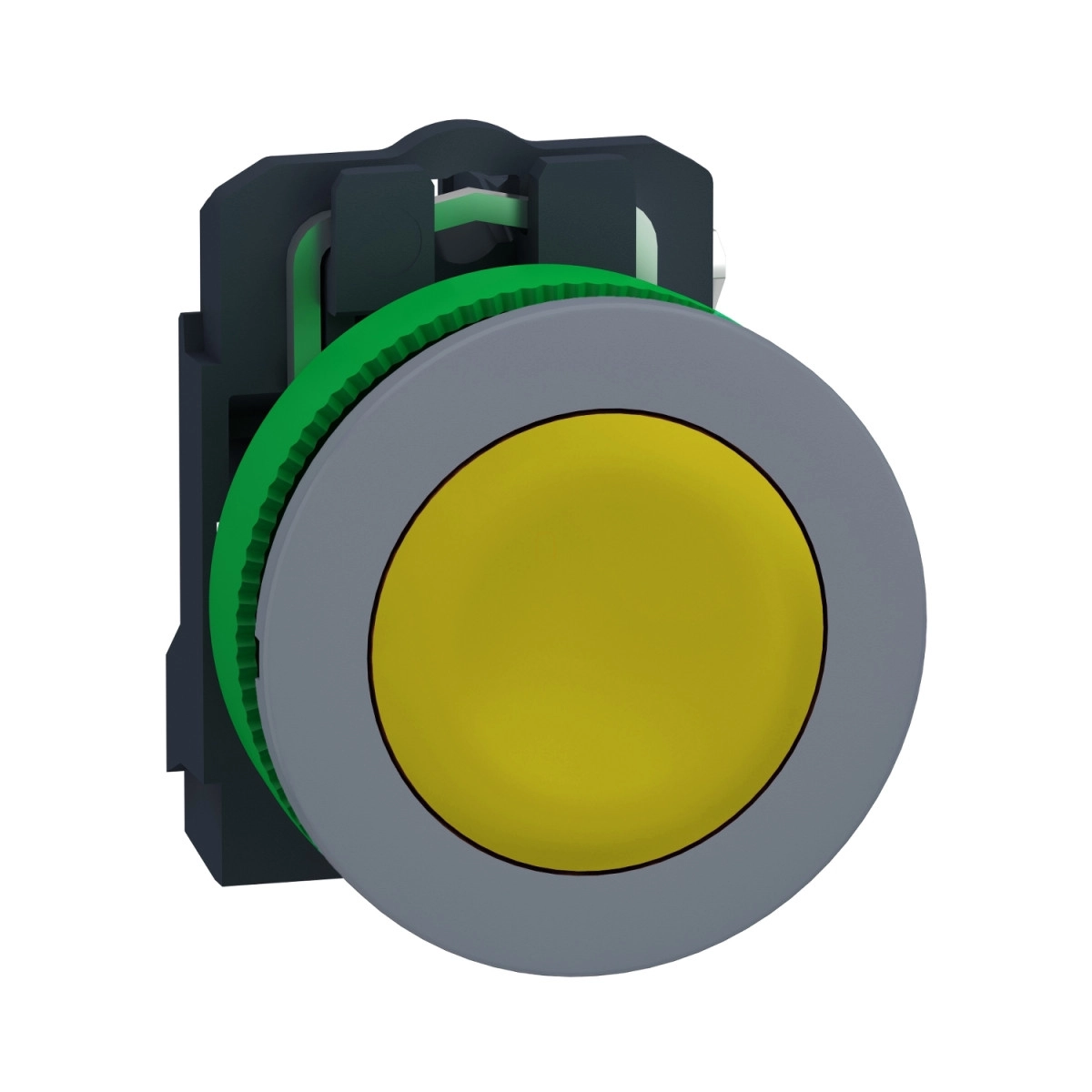

A Schneider Electric Harmony XB5FA51C0 egy kiváló minőségű, sárga színű, kerek, 30mm-es nyomógomb, amely ipari környezetben történő alkalmazásra lett kifejlesztve. A szürke színű kerettel rendelkező, panelbe süllyeszthető nyomógomb rugós visszatérésű kialakítással és egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik.
A Harmony XB5 termékcsalád részeként ez a nyomógomb számos kompatibilis kiegészítővel használható együtt, többek között a ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 és ZB4FBZ007 elemekkel. A termék felépítése lehetővé teszi az egyszerű szerelést és csatlakoztatást különböző ipari rendszerekhez és vezérlőpanelekhez. A 30,5 mm-es szerelési átmérő és a műanyagból készült rögzítőgyűrű biztosítja a stabil illeszkedést a kezelőpanel furatában.
Az XB5FA51C0 nyomógomb különleges műszaki jellemzőkkel bír, amelyek alkalmassá teszik ipari környezetben történő használatra. A csatlakozások csavaros kapcsokkal vannak kialakítva, lehetővé téve akár 2 x 1,5 mm² keresztmetszetű kábelvég csatlakoztatását az IEC 60947-1 szabványnak megfelelően, illetve kábelvég nélkül 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését. A termék rendkívül ellenálló a magasnyomású mosással szemben, hiszen akár 7000000 Pa nyomást is képes elviselni 55 °C-on, 0,1 m távolságból.
A nyomógomb mechanikai tartóssága kiemelkedő, akár 10 millió kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az elektromos tartósság szintén figyelemre méltó, 1 millió ciklus különböző terhelési feltételek mellett (AC-15, DC-13 kategóriákban). A nyomógomb működtetéséhez 3,8 N erő szükséges, ami kellően érzékelhető visszajelzést ad a kezelő számára, miközben nem igényel túl nagy erőkifejtést. A működési úthossz 2,6 mm az elektromos állapot váltásához, míg a teljes úthossz 4,3 mm, így a használat során egyértelmű a kapcsolás érzékelése.
Schneider Electric Harmony XB5 - XB5FA51C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5F
Kompatibilis termékek: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Gyűrű anyaga: Műanyag, szürke bevonattal
Fej típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú-szakadás
Csatlakozás - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változás
Mechanikai tartósság: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
