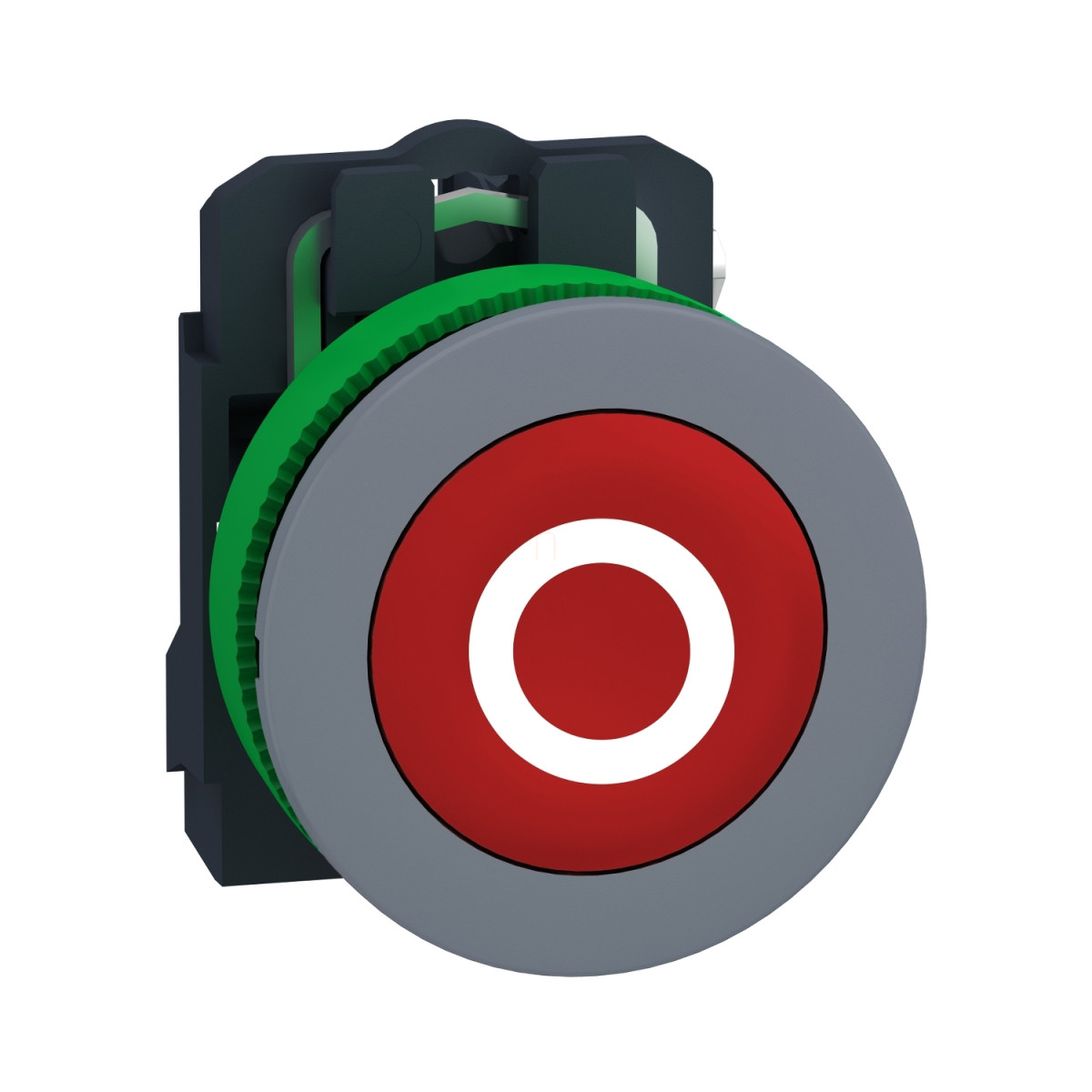

A Schneider Electric Harmony XB5 termékvonal XB5FA4322C0 típusú nyomógombja egy kiváló minőségű, ipari környezetbe tervezett kezelőszerv, amely megbízható működést biztosít a legigényesebb alkalmazásokban is. Ez a panelbe süllyesztett, komplett műanyag nyomógomb a Harmony sorozat elismert tagja, amely ötvözi a robosztus kivitelt és a felhasználóbarát kialakítást.
A termék 30 mm-es szabványos szerelési átmérővel rendelkezik, ami lehetővé teszi a gyors és egyszerű telepítést az ipari vezérlőpanelekbe. A nyomógomb jellegzetes piros színű, süllyesztett kialakítású, fehér "O" jelöléssel, amelyet szürke színű körgyűrű vesz körül, így biztosítva a jó láthatóságot különböző fényviszonyok között is. A termék rugós visszatérítésű működésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. Ez a típus 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, ami számos vezérlési feladathoz ideális.
A termék rendkívül tartós, amit a 10 millió kapcsolási ciklusos mechanikai élettartam is bizonyít. A nyomógomb beépítési magassága 42 mm, szélessége 36,6 mm, mélysége pedig 55 mm, így kompakt mérete ellenére is megbízható működést biztosít. A csatlakozás csavaros szorító kapcsokkal történik, amelyek alkalmasak maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötésére kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötésére kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet és hosszú élettartamot biztosít.
A Schneider Electric XB5FA4322C0 nyomógomb kiemelkedő védelmi szinttel rendelkezik: IP66 és IP67 védettségű az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolású, így kiválóan ellenáll a pornak, nedvességnek és az ipari környezet egyéb kihívásainak. A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomáson 55°C hőmérsékletig, 0,1 m távolságból. A nyomógomb működéséhez szükséges erő 3,5 N, az NC érintkező állapotváltozásához. A teljes működési út 4,3 mm, amiből 1,5 mm az NC érintkező állapotváltozásához szükséges elmozdulás. A termék rögzítőanyaga műanyag, a termék fejrészének anyaga pedig szürke színű bevonattal ellátott műanyag, ami esztétikus megjelenést és hosszú élettartamot biztosít még intenzív használat mellett is.
Schneider Electric Harmony XB5 - XB5FA4322C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5F
Kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai jellemzők
Keretanyag: Szürke színű bevonatos műanyag
Fejrész típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Jelzőegység fejrészének alakja: Kerek
Működtető profilja: Piros süllyesztett, O (fehér)
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Rögzítési vastagság: 1-6 mm
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NC
Érintkező működtetés: Lassú-bontás
Kapocstípus: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint
Kapcsok jelölése ISO n°1 (21-22)NC
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Hagyományos szabad levegős hőáram: 10 A IEC 60947-5-1 szerint
Szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-15, különböző terheléseknél
Meghúzási nyomaték: 0,8…1,2 N·m IEC 60947-1 szerint
Működési erő: 3,5 N NC érintkező állapotváltozása
Működési út: 1,5 mm (NC érintkező állapotváltozása), 4,3 mm (teljes út)
Környezeti jellemzők
Védettségi szint: IP66, IP67 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Üzemi környezeti hőmérséklet: -40…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: II. osztály IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
