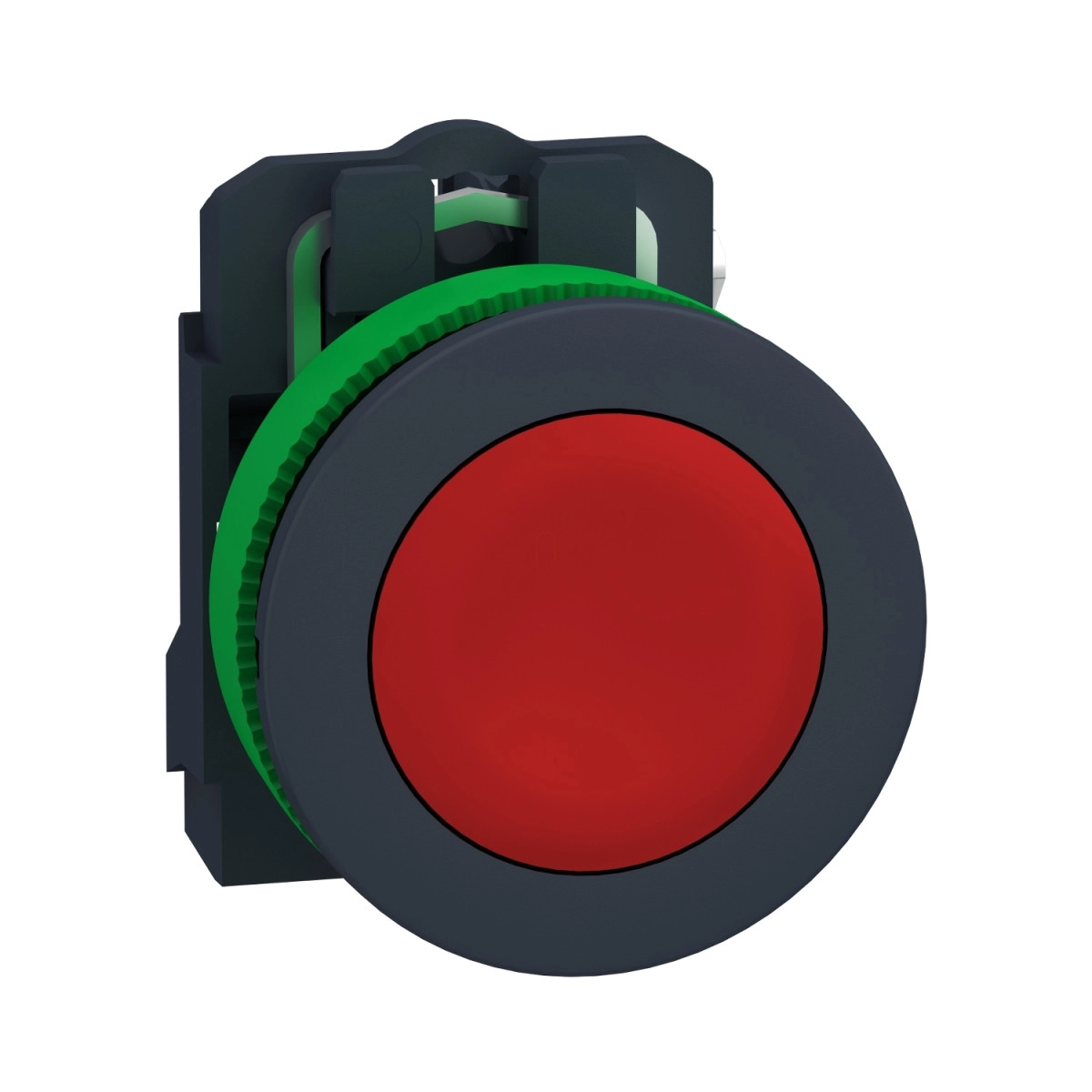

A Schneider Electric Harmony XB5 termékcsalád XB5FA42 típusú nyomógombja egy sokoldalú, panelbe süllyeszthető kapcsolóelem, amely kiváló minőségű ipari felhasználásra tervezett alkatrész. A Harmony XB5 sorozat ezen piros színű, 30 mm átmérőjű komplett műanyag nyomógombja rugós visszatérésű mechanizmussal és 1NC (egy záróérintkezős) kivitellel rendelkezik.
Az XB5FA42 nyomógomb különösen kiemelkedik tartósságával és megbízhatóságával. A termék mechanikai élettartama 10 millió kapcsolási ciklus, ami kiemelkedő érték az ipari alkalmazásokban. A nyomógomb elektromos élettartama különböző terhelési típusok mellett is figyelemreméltó: AC-15 kategóriában 230V feszültségen 2A, 120V-on 3A terhelés mellett egyaránt 1 millió kapcsolási ciklust garantál a gyártó. Ez a kiemelkedő élettartam biztosítja, hogy az XB5FA42 hosszú időn keresztül megbízhatóan működjön még intenzív használat mellett is.
A termék műszaki paramétereit tekintve figyelemre méltó a széleskörű védettség: IP66, IP67, IP69, IP69K védettségi szinttel rendelkezik, valamint megfelel a NEMA 13, NEMA 4X szabványoknak is. Ez azt jelenti, hogy tökéletesen ellenáll a pornak, víznek, sőt még a nagy nyomású mosásnak is (7000000 Pa nyomásig 55°C-on). A kapcsoló működtetéséhez 3,5 N erő szükséges, teljes útja 4,3 mm, amelyből 1,5 mm az elektromos állapotváltáshoz szükséges út. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható, ami kiváló alkalmazhatóságot biztosít változó környezeti feltételek mellett is. Az XB5FA42 ütésállósága is kiemelkedő: akár 30g gyorsulást is képes elviselni 18 ms időtartamú félszinusz hullám esetén, valamint 50g gyorsulást 11 ms időtartam mellett, az IEC 60068-2-27 szabvány szerint.
A Schneider Electric XB5FA42 nyomógomb csatlakoztatása csavaros sorkapcsokkal történik, amely képes fogadni legfeljebb 2x1,5 mm² keresztmetszetű vezetéket érvéghüvellyel, vagy 1x0,22...2x2,5 mm² keresztmetszetű vezetéket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A beépítési átmérő 30,5 mm, a termék teljes szélessége 36,6 mm, magassága 42 mm, mélysége pedig 55 mm. A termék kompatibilis számos kiegészítővel, többek között a ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007 jelölésű termékekkel, ami növeli a felhasználási lehetőségek körét. Az XB5FA42 nyomógomb a Schneider Electric megbízható minőségével, UL és CSA tanúsítványokkal rendelkezik, így ideális választás lehet ipari vezérlőpanelek, gépek kezelőfelületei vagy bármely olyan alkalmazás esetén, ahol fontos a megbízható működés és a tartósság.
Schneider Electric Harmony XB5 - XB5FA42 műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb (Push-button)
Eszköz rövid neve: XB5F
Kivitel: Panelbe süllyesztett, műanyag, piros, jelöletlen, 30mm, rugós visszatérésű, 1NC
Műszaki paraméterek
Előlapi anyag: Műanyag, sötétszürke műanyag
Fej típusa: Beépített-süllyesztett (Built-in-flush)
Rögzítőgyűrű anyaga: Műanyag
Beépítési átmérő: 30,5 mm
Működtető profil: Piros, süllyesztett, jelöletlen
Érintkező típus és összetétel: 1 NC
Érintkező működtetés: Lassú bontás (Slow-break)
Csatlakoztatás: Csavaros sorkapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Működési jellemzők
Kapocskiosztás ISO n°1: (21-22)NC
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapotváltáshoz)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú (kompatibilis Philips No. 1 csavarhúzóval)
Kereszthornyú (kompatibilis pozidriv No. 1 csavarhúzóval)
Hornyos (kompatibilis 4 mm átmérőjű lapos csavarhúzóval)
Hornyos (kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védelem típusa: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listed, CSA
