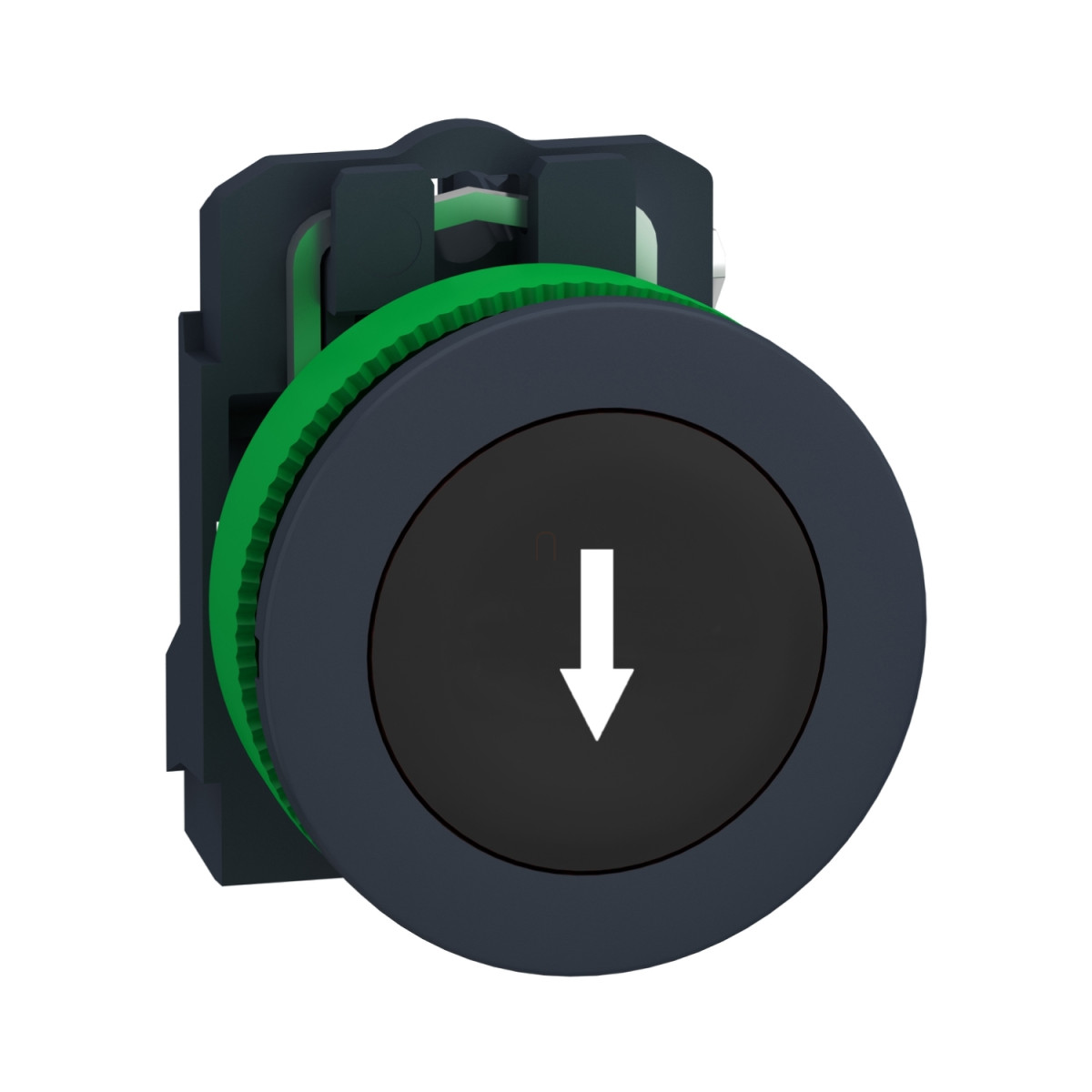

A Schneider Electric Harmony XB5FA3351 nyomógomb egy kiváló minőségű, professzionális vezérlőelem, amelyet ipari környezetben történő alkalmazásra fejlesztettek ki. Ez a fekete színű, 30 mm-es átmérőjű, műanyag házas, süllyesztett gombtípusú kezelőszerv le nyíl (DOWN ARROW) jelzéssel rendelkezik, és 1 NO (alaphelyzetben nyitott) érintkezőt tartalmaz.
A Harmony XB5 termékcsalád részeként ez a rugós visszatérítésű nyomógomb ideális választás vezérlőpanelekbe, gépekbe és berendezésekbe történő beépítésre, ahol megbízható működésre, könnyű felismerhetőségre és hosszú élettartamra van szükség. A fekete, süllyesztett gomb fehér le nyíl jelöléssel rendelkezik, amely egyértelművé teszi a funkciót a kezelő számára. Az XB5FA3351 nyomógomb kompatibilis számos kiegészítővel, mint például a ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33 és ZB4FBZ007 típusok, így rugalmasan beilleszthető különböző alkalmazásokba.
Az XB5FA3351 műszaki paraméterei lenyűgözőek. A nyomógomb rögzítőgallérja műanyagból készült, szerelési átmérője 30,5 mm. A termék elsőrendű érintkezőkkel rendelkezik, amelyek csavarkötésű csatlakozókkal vannak ellátva, és akár 2 x 1,5 mm² keresztmetszetű vezetéket is fogadnak érvéghüvellyel (IEC 60947-1 szerint), vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetéket érvéghüvely nélkül. A működési út 2,6 mm az NO érintkező állapotváltozásáig, a teljes működési út pedig 4,3 mm. A működtetéshez szükséges erő 3,8 N.
A nyomógomb mechanikai tartóssága figyelemre méltó: 10 millió kapcsolási ciklus. A termék képes ellenállni akár 7000000 Pa nagynyomású mosásnak is 55 °C-on, 0,1 m távolságból, így kiválóan alkalmazható olyan környezetben is, ahol rendszeres tisztítás szükséges. Az IP védettségi besorolása IP66, IP67, IP69 és IP69K, amely kiemelkedő védelmet biztosít por és víz ellen. Ezen felül megfelel a Type 12, Type 13, Type 4 és Type 4X védelmi osztályoknak is az UL 50 E szerint.
Elektromos paraméterei is meggyőzőek: 10 A konvencionális szabad levegőn mérhető termikus áram (Ith), 600 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokra, és 6 kV névleges lökőfeszültség-állóság (Uimp). Üzemi áramértéke (Ie) AC-15 alkalmazási kategóriában 3 A 240 V-on, 6 A 120 V-on, és 1,2 A 600 V-on. DC-13 alkalmazási kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on, és 0,55 A 125 V-on. Elektromos élettartama 1 millió kapcsolási ciklus különböző terhelési feltételek mellett.
A nyomógomb megfelel számos nemzetközi szabványnak, köztük a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011 és ISO 21702 előírásoknak. Rendelkezik továbbá UL, CSA, CCC és EAC tanúsítványokkal is, ami tovább növeli megbízhatóságát és alkalmazhatóságát különböző piacokon.
A Schneider Electric XB5FA3351 nyomógomb kiváló választás olyan ipari környezetben, ahol megbízható, hosszú élettartamú, könnyen azonosítható kezelőelemekre van szükség. A termék kis mérete ellenére rendkívül strapabíró, és képes ellenállni a legmostohább környezeti feltételeknek is, beleértve a rezgést és a mechanikai ütéseket.
Schneider Harmony XB5 nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Előlap anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Süllyesztett
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete süllyesztett, le nyíl (fehér)
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - kivezetések: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kivezetések leírása ISO n°1: (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval; Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval; Hornyos, kompatibilis 4 mm lapos csavarhúzóval; Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus AC-15, 2 A 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 3 A 120 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 4 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,2 A 110 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,5 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság
Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő tárolási hőmérséklete: -40...70 °C
Környezeti levegő üzemi hőmérséklete: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
