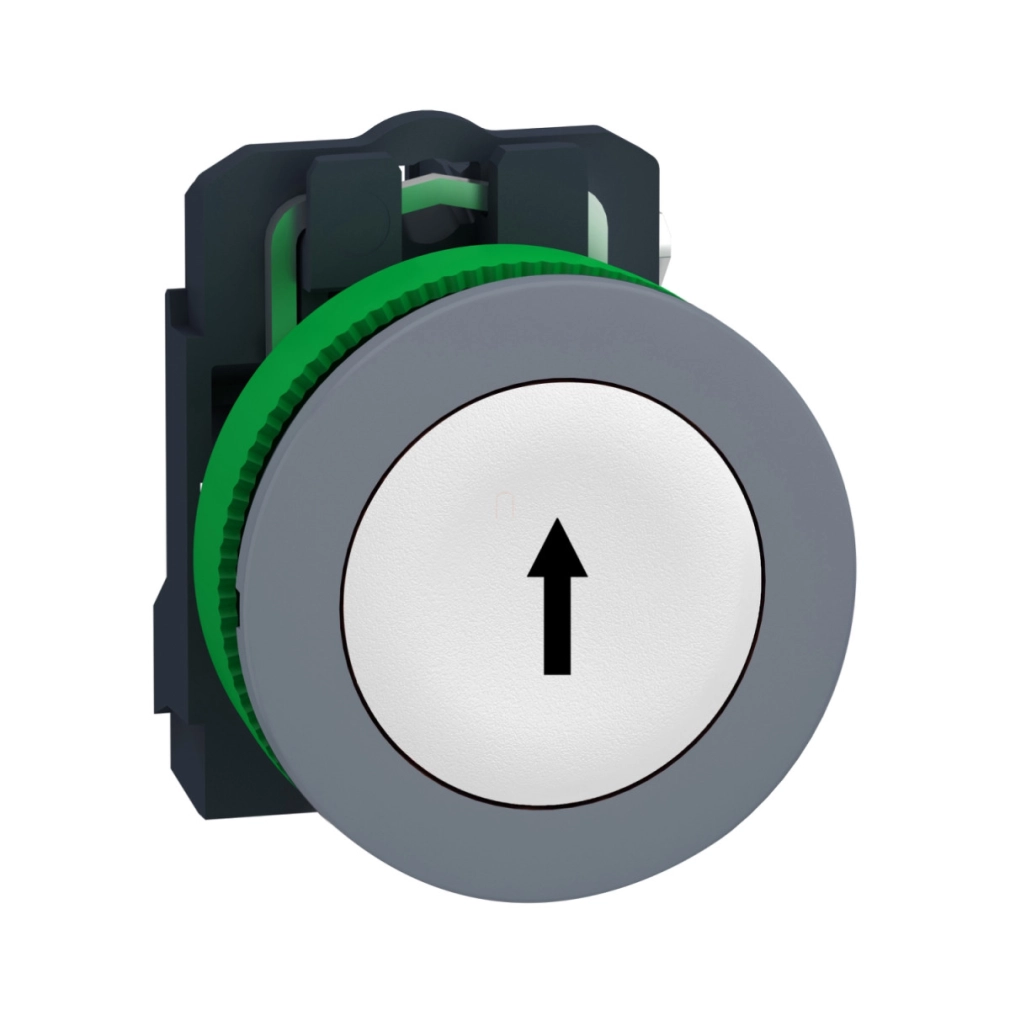

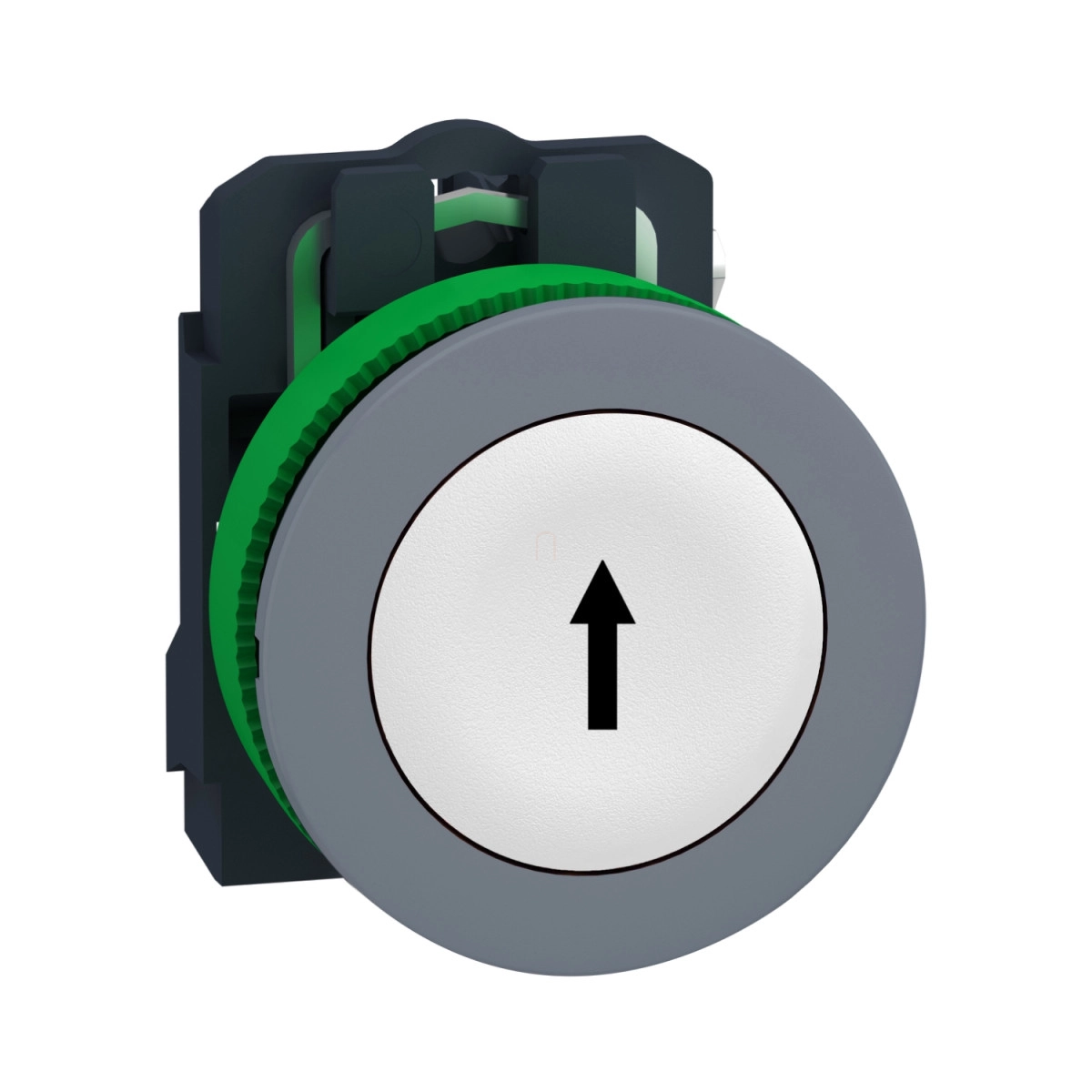

Schneider Electric Harmony XB5 - XB5FA3341C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Rövid terméknév: XB5F
Kompatibilis termékek: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Gyűrű anyaga: Műanyag, szürke színre festett
Fej típusa: Süllyesztett kivitel
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Eladási egység: 1 db
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, felfelé nyíl (fekete)
Érintkezők típusa és összetétele: 1 NO (záró)
Érintkező működése: Lassú nyitású
Csatlakozások - csatlakozók: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel, IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül, IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55°C-nál, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozáskor)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt alakú, Philips 1-es csavarhúzóval kompatibilis
Kereszt alakú, pozidriv 1-es csavarhúzóval kompatibilis
Hornyolt, Ø 4 mm lapos csavarhúzóval kompatibilis
Hornyolt, Ø 5,5 mm lapos csavarhúzóval kompatibilis
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat védelem: 10 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn lévő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
1000000 ciklus AC-15, 3 A 120 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
1000000 ciklus AC-15, 4 A 24 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
1000000 ciklus DC-13, 0,2 A 110 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
1000000 ciklus DC-13, 0,5 A 24 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félfél-szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félfél-szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
