A Schneider Electric Harmony XB5 termékvonalába tartozó XB5FA3341 típusszámú nyomógomb egy professzionális, panelbe süllyeszthető, fehér színű kapcsolóelem, amely különösen ipari környezetben és vezérlőpaneleken használható. Ez a kompakt és megbízható nyomógomb egyszerűen integrálható különböző vezérlőrendszerekbe, és ideális választás lehet gépek, berendezések és egyéb ipari alkalmazások irányításához.

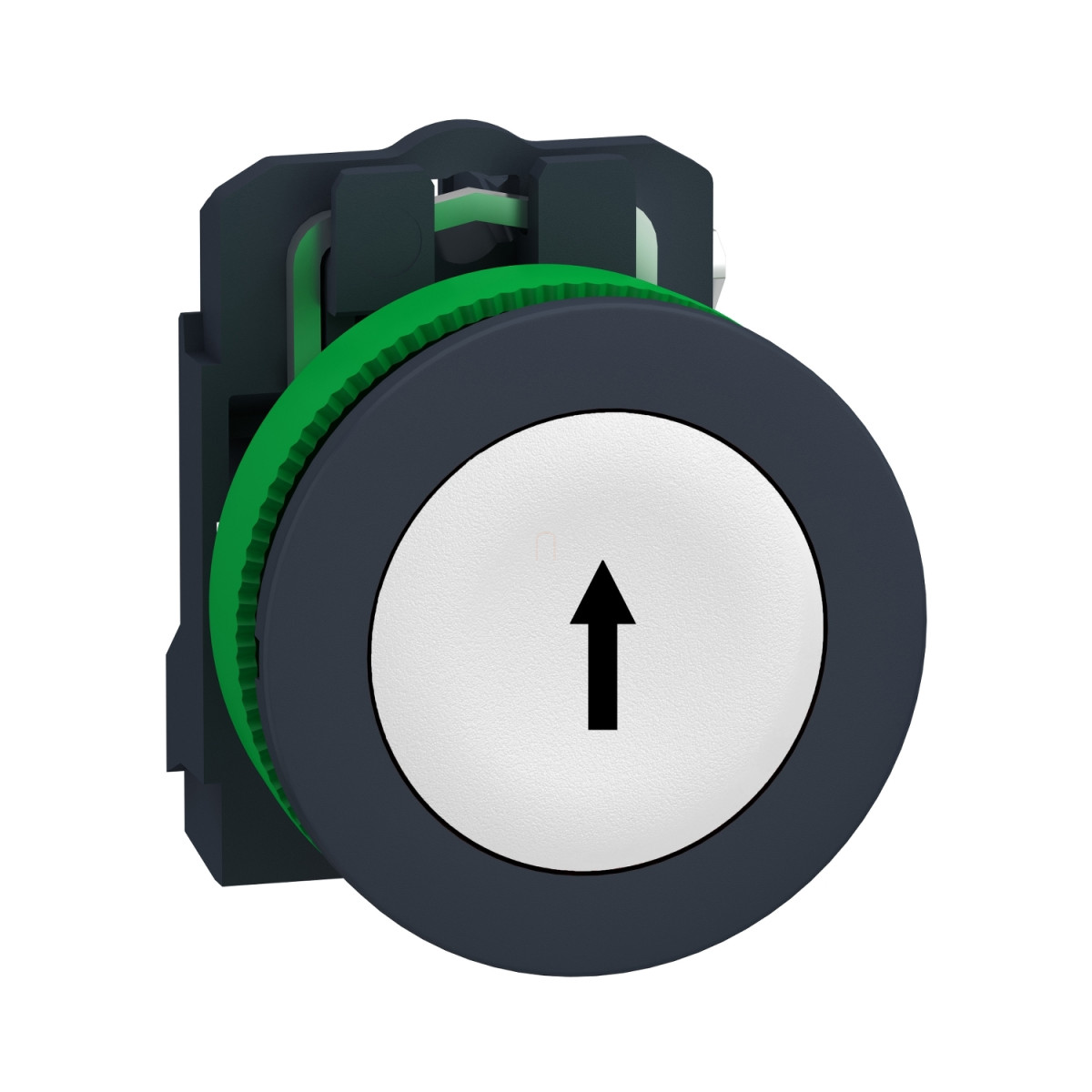

Az XB5FA3341 műszaki kialakítása figyelemre méltó: a kerek, 30 mm átmérőjű fehér nyomógomb felületén fekete nyíl jelzés található, amely felfelé mutat, így egyértelmű vizuális visszajelzést ad a kezelő számára. A működtetés rugó-visszatérítéses, tehát a gomb lenyomás után automatikusan visszatér alaphelyzetbe. A készülék egy nyitó érintkezővel (1NO) rendelkezik, amely lassan bontó működésű (slow-break), biztosítva a megbízható kapcsolást. Az érintkező anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és tartósságot biztosít.
A nyomógomb rendkívüli tartósságát a 10 millió kapcsolási ciklus mechanikai élettartam bizonyítja, míg elektromos élettartama akár 1 millió ciklus különböző terhelések mellett. A készülék elektromos paraméterei is figyelemre méltóak: 10A hagyományos szabad levegőn mért hőáram, 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6kV névleges lökőfeszültség-állóság. A működtető erő 3,8N az NO érintkező elektromos állapotának megváltoztatásához, a teljes működési út pedig 4,3 mm.
A XB5FA3341 nyomógomb kiemelkedő védettségi fokozattal rendelkezik, amely lehetővé teszi a széles körű alkalmazását különböző környezetekben. Az IP66, IP67, IP69 és IP69K védettség biztosítja a por és víz elleni védelmet, még nagynyomású mosás (7000000 Pa 55°C-on, 0,1 m távolságból) esetén is. A termék UL besorolása szerint Type 4, 4X, 12 és 13 védettséggel rendelkezik. Az IK06 ütésállósági fokozat tovább növeli a termék robusztusságát.
A telepítés egyszerű: a termék 30,5 mm-es szerelőlyukba illeszthető, és csavaros kapocsterminálokkal rendelkezik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetűt kábelvég nélkül. A rögzítőgyűrű anyaga műanyag, a kezelőfej pedig süllyesztett kivitelű. A termék méretei kompaktak: 42 mm magasság, 36,6 mm szélesség és 55 mm mélység, a befogási vastagság pedig 1-6 mm lehet. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott, és a csavarfej kialakítása többféle csavarhúzóval is kompatibilis.
Schneider Electric Harmony XB5 - XB5FA3341 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Rövid név: XB5F
Kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai jellemzők
Előlap anyaga: Műanyag
Keret színe: Sötétszürke műanyag
Fej típusa: Süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugó-visszatérítéses
Működtető profil: Fehér, süllyesztett, felfelé mutató nyíl (fekete)
Méretek: Magasság: 42 mm, Szélesség: 36,6 mm, Mélység: 55 mm
Befogási vastagság: 1-6 mm
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassan bontó
Terminál leírása ISO n°1: (13-14)NO
Csatlakozások - kapcsok: Csavaros kapocs, ≤ 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros kapocs: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlati védelem: 10 A gG biztosíték IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Teljesítmény jellemzők
Névleges üzemi áram: 3 A, 240 V, AC-15, A600 / 6 A, 120 V, AC-15, A600 / 0,1 A, 600 V, DC-13, Q600 / 0,27 A, 250 V, DC-13, Q600 / 0,55 A, 125 V, DC-13, Q600 / 1,2 A, 600 V, AC-15, A600
Mechanikai élettartam: 10 000 000 ciklus
Elektromos élettartam: 1 000 000 ciklus AC-15, 2 A 230 V-nál / 1 000 000 ciklus AC-15, 3 A 120 V-nál / 1 000 000 ciklus AC-15, 4 A 24 V-nál / 1 000 000 ciklus DC-13, 0,2 A 110 V-nál / 1 000 000 ciklus DC-13, 0,5 A 24 V-nál
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA tiszta környezetben / Λ < 10exp(-8) 17 V és 5 mA tiszta környezetben
Mechanikai jellemzők
Működési út: 2,6 mm (NO érintkező elektromos állapotváltozása), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO érintkező elektromos állapotváltozásához
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (Philips 1-es és Pozidriv 1-es), hornyos (lapos Ø 4 mm és Ø 5,5 mm)
Környezeti jellemzők
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K
UL védettség: Type 4, 4X, 12, 13
IK ütésállósági fokozat: IK06
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti hőmérséklet tartomány: Tárolás: -40...70 °C, Üzemeltetés: -40...70 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint, 2 mm peak-to-peak (f= 2...10 Hz)
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz gyorsulás / 50 gn (időtartam = 11 ms) félszinusz gyorsulás / 25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen
