A Schneider Electric Harmony XB5FA3311 egy kiváló minőségű, zöld színű, műanyag nyomógomb, amely a Harmony XB5 termékcsalád része. Ez a panelbe süllyeszthető, kerek, komplett nyomógomb ideális megoldást kínál ipari vezérlőpanelekhez, gépekhez és különböző automatizálási rendszerekhez, ahol megbízható kezelőelemekre van szükség.

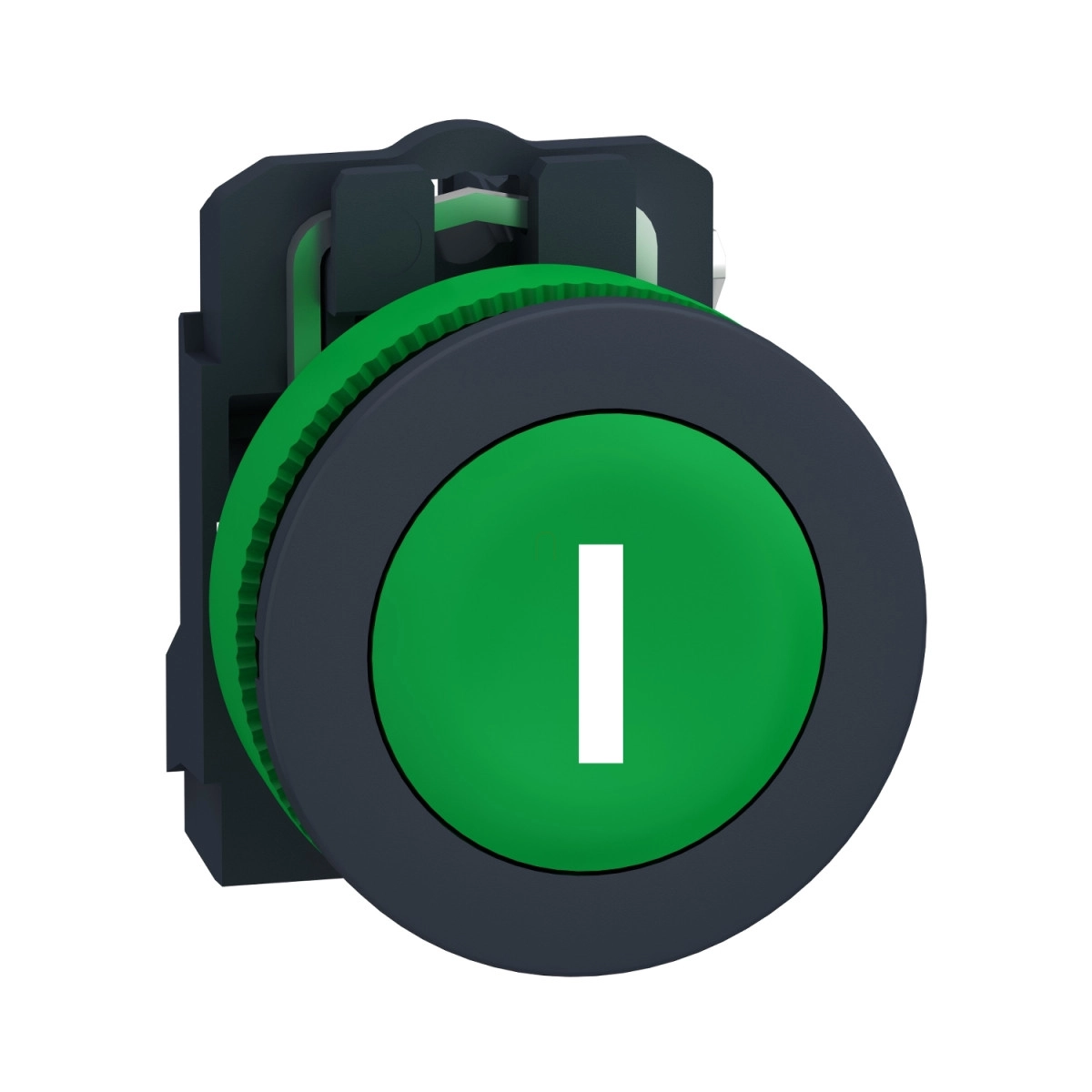

A Harmony XB5FA3311 nyomógomb 30 mm-es szabványos szerelőnyílásba illeszkedik, pontos mérete 30,5 mm. A termék zöld színű nyomógombbal rendelkezik, amelyen fehér színnel "I" jelölés található, így könnyen azonosítható a funkciója. A rugós visszatérésű működtetésnek köszönhetően a gomb automatikusan visszatér alapállapotba a megnyomást követően. A nyomógomb 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami tipikusan indítási funkciók vezérlésére teszi alkalmassá.
A Harmony XB5FA3311 műszaki adatai impozánsak. A sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkező nyomógomb rendkívül tartós és megbízható. Az érintkezők kivitele lassú megszakítású, ami biztosítja a stabil működést. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak el kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékeket kábelvég nélkül. Ez a sokoldalú csatlakozási lehetőség megkönnyíti a beépítést különböző környezetekben.
A Harmony XB5FA3311 nyomógomb kiemelkedő védelmi tulajdonságokkal büszkélkedhet. IP66, IP67, IP69 és IP69K védettséggel rendelkezik a különböző nemzetközi szabványok szerint (IEC 60529, ISO 20653), ami azt jelenti, hogy tökéletesen védett por és erős vízsugár ellen is. Emellett megfelel az UL 50 E szabvány Type 4, 4X, 12 és 13 követelményeinek is. A termék ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos élelmiszeripari vagy más olyan környezetben, ahol rendszeres tisztításra van szükség. Mechanikai védelem szempontjából IK06 besorolással rendelkezik az IEC 50102 szerint.
A Harmony XB5FA3311 nyomógomb kiemelkedő tartóssággal rendelkezik: mechanikai élettartama 10 millió kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést még a legintenzívebb ipari környezetben is. Elektromos jellemzői is figyelemre méltóak: 10A hagyományos szabad levegőn mért termikus áram, 600V névleges szigetelési feszültség (szennyezettségi fokozat 3), és 6kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. A termék különböző terhelések kapcsolására alkalmas: AC-15 kategóriában 3A 240V-on, 6A 120V-on, illetve DC-13 kategóriában is több különböző terhelést tud kapcsolni.
Schneider Electric Harmony XB5 - XB5FA3311 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, fehér, "I" műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Keret anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Beépített, süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Eladási egység: 1 db
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld süllyesztett, I (fehér)
Érintkezők típusa és összetétele: 1 NO
Érintkezők működése: Lassú megszakítású
Csatlakozások
Csatlakoztatás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² vezeték kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (kompatibilis Philips 1-es csavarhúzóval)
Kereszthornyos (kompatibilis pozidriv 1-es csavarhúzóval)
Hornyos (kompatibilis 4 mm átmérőjű lapos csavarhúzóval)
Hornyos (kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval)
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltozásnál
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelések esetén (részletekért lásd az adatlapot)
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védelem típusa: TH
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 4, 4X, 12, 13 az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
