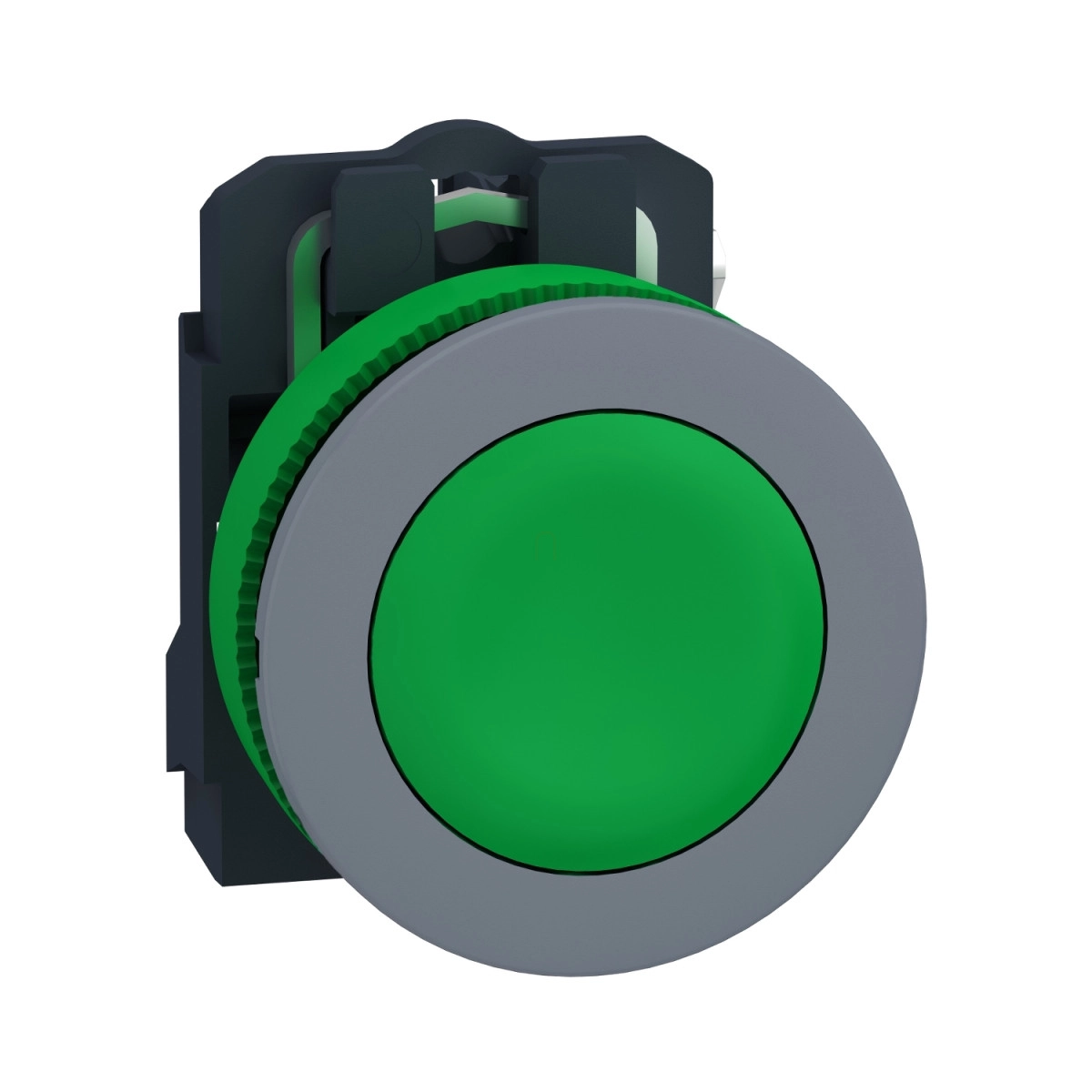

A Schneider Electric Harmony XB5FA31C0 típusú nyomógomb egy kiemelkedő minőségű, professzionális vezérlőelem, amely ipari alkalmazások széles körében használható. Ez a 30 mm átmérőjű, panelbe süllyesztett, zöld színű műanyag nyomógomb szürke körgyűrűvel (bezellel) rendelkezik, így jól illeszkedik a modern vezérlőpanelek kialakításához.
A termék a Schneider Electric népszerű Harmony XB5 termékcsaládjának tagja, amelyet kifejezetten az ipar igényeire terveztek. A XB5FA31C0 egy rugós visszatérésű (spring return) működtetésű kapcsoló, ami azt jelenti, hogy megnyomás után automatikusan visszatér alaphelyzetbe. Érintkezője 1NO (egy záró) típusú, vagyis működtetéskor zárja az áramkört, majd a gomb felengedésekor nyitja azt. A nyomógomb feje sima (flush) kialakítású, jelölés nélküli (unmarked) kivitelben.
A termék kiválóan alkalmazható ipari vezérlőpanelek, gépek, berendezések, automatizálási rendszerek és egyéb vezérlőfelületek kialakításához. Különösen ajánlott olyan környezetekben, ahol megbízhatóságra, tartósságra és egyértelmű vizuális visszajelzésre van szükség. A zöld szín általában indítás, engedélyezés vagy normál működési állapot jelzésére használatos az ipari rendszerekben.
A XB5FA31C0 nyomógomb műszaki paraméterei lenyűgözőek. A rögzítőgyűrű műanyagból készült, a bezel anyaga szintén műanyag szürke színű bevonattal. A beszerelési átmérő 30,5 mm, amely kompatibilis a legtöbb szabványos kapcsolópanellel. A kapcsoló 1 NO (normally open) érintkezővel rendelkezik, amely lassú nyitású (slow-break) működésű. A csatlakoztatás csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetékek befogadására is alkalmasak kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy akár 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek kábelvég nélkül.
A termék méretei kompaktak: magassága 42 mm, szélessége 36,6 mm, mélysége pedig 55 mm. Az érintkező kapcsolódási pontjai az ISO n°1 (13-14)NO szabványnak felelnek meg. Különleges tulajdonsága, hogy ellenáll a nagynyomású mosásnak, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méter távolságból. Ez különösen hasznos olyan ipari környezetben, ahol a berendezéseket rendszeresen tisztítják.
A mechanikai tartósság szempontjából is kiemelkedő, hiszen 10000000 kapcsolási ciklust bír ki meghibásodás nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között optimális az IEC 60947-1 szabvány szerint. A csavarfej kialakítása többféle csavarhúzó használatát teszi lehetővé: kereszthornyos (Philips no 1, pozidriv No 1), illetve lapos (Ø 4 mm vagy Ø 5,5 mm) csavarhúzókkal is szerelhető.
Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval megoldható az IEC 60947-5-1 szabvány szerint. A konvencionális szabad levegőn mérhető termikus áram 10 A, a névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV ugyanezen szabvány szerint.
A nyomógomb különböző üzemi áramokra és feszültségekre alkalmazható: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, 1,2 A 600 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on, 0,55 A 125 V-on - mind az IEC 60947-5-1 szabványnak megfelelően. Az elektromos élettartam is figyelemre méltó: 1000000 ciklus különböző terhelési feltételek mellett, például AC-15 kategóriában 2 A-nél 230 V-on, óránként kevesebb mint 3600 működtetési gyakoriság és 0,5 terhelési tényező mellett.
Schneider Electric Harmony XB5 - XB5FA31C0 műszaki adatok
Általános tulajdonságok
Terméktípus: Nyomógomb
Termékcsalád: Harmony XB5
Eszköz rövid neve: XB5F
Operator profil: Zöld, sima, jelöletlen
Bezl anyaga: Szürke bevonatos műanyag
Fejkialakítás: Süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Működés és érintkezők
Működtető típusa: Rugós visszatérésű
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú nyitású
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Működési út: 2,6 mm (NO érintkező elektromos állapotváltásig)
Működési út teljes: 4,3 mm
Működtetési erő: 3,8 N NO érintkező elektromos állapotváltásához
Csatlakozási adatok
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² vezetővel kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² vezetővel kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása: ISO n°1 (13-14)NO
Csavarfej típusa: Kereszthornyos (Philips no 1, pozidriv No 1), lapos (Ø 4 mm vagy Ø 5,5 mm)
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Tartósság
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V-on, óránként <3600 ciklus, terhelési tényező: 0,5
1000000 ciklus AC-15, 3 A 120 V-on, óránként <3600 ciklus, terhelési tényező: 0,5
1000000 ciklus AC-15, 4 A 24 V-on, óránként <3600 ciklus, terhelési tényező: 0,5
1000000 ciklus DC-13, 0,2 A 110 V-on, óránként <3600 ciklus, terhelési tényező: 0,5
1000000 ciklus DC-13, 0,5 A 24 V-on, óránként <3600 ciklus, terhelési tényező: 0,5
Környezeti feltételek
IP védettség: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK03 az IEC 50102 szerint
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félhullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félhullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
