A Schneider Electric Harmony XB5 termékcsalád XB5FA31 típusú nyomógombja egy professzionális, ipari alkalmazásokra tervezett kompakt kapcsolóeszköz, amely megbízható működést biztosít a legkülönfélébb vezérlési feladatokhoz. Ez a panelbe süllyesztett, műanyag kivitelű, zöld színű, jelöletlen nyomógomb számos előnyös tulajdonsággal rendelkezik, amelyek ideálissá teszik ipari környezetben történő alkalmazásra.
Az XB5FA31 nyomógomb rugós visszatérő kialakítású, ami azt jelenti, hogy a nyomógomb a nyomóerő megszűnése után automatikusan visszatér alapállapotába. A termék egy NO (normally open - alaphelyzetben nyitott) érintkezővel rendelkezik, amely a gomb megnyomásakor zár, így alkalmas különféle vezérlési feladatok ellátására. A kapcsolási mechanizmus lassú bontású (slow-break) kialakítású, ami biztosítja a megbízható működést és a hosszú élettartamot.
A Schneider Electric XB5FA31 nyomógomb rendkívül robusztus és ellenálló kivitelű. A 30,5 mm-es szerelési átmérővel rendelkező kerek kialakítású eszköz sötétszürke műanyag kerettel és zöld színű, jelöletlen nyomófelülettel rendelkezik. Az IP védelmi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy tökéletesen védett a por és a víz behatolása ellen, valamint magasnyomású vízsugárral szemben is ellenálló (akár 7000000 Pa nyomásig, 55 °C hőmérsékleten, 0,1 méter távolságból). Ez különösen hasznos olyan ipari környezetekben, ahol a berendezéseket rendszeresen tisztítják magasnyomású mosóval. A termék emellett NEMA 13, NEMA 4X besorolással is rendelkezik, ami szintén a kiváló környezeti védettséget bizonyítja. Az IK03 fokozatú ütésállósága további védelmet nyújt a mechanikai behatásokkal szemben.
Az XB5FA31 nyomógomb csatlakoztatása csavaros kapocstechnikával történik, amely maximum 2 x 1,5 mm² keresztmetszetű kábellel használható kábelvég alkalmazása esetén (IEC 60947-1 szabvány szerint), illetve 1 x 0,22 mm² - 2 x 2,5 mm² keresztmetszetű kábellel kábelvég nélkül. Az érintkezők kiváló minőségű ezüst ötvözetből (Ag/Ni) készülnek, ami biztosítja a hosszú élettartamot és a megbízható kapcsolást. A termék villamosenergia-ipari paraméterei szintén kiemelkedőek: 10 A konvencionális szabad levegős hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6 kV névleges lökőfeszültség-állóság.
A Schneider Electric XB5FA31 nyomógomb mechanikai élettartama figyelemre méltó: 10 millió kapcsolási ciklus, ami kimagasló érték az iparágban. Az elektromos élettartam is kiemelkedő, különböző terhelési kategóriákban 1 millió kapcsolási ciklust garantál a gyártó. A termék működési paraméterei szintén figyelemre méltóak: a nyomógomb működési útja 4,3 mm teljes úthossz, ebből 2,6 mm az elektromos állapotváltáshoz szükséges út. A működtetéshez szükséges erő 3,8 N az elektromos állapotváltáshoz. A termék -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető és tárolható, ami széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett.

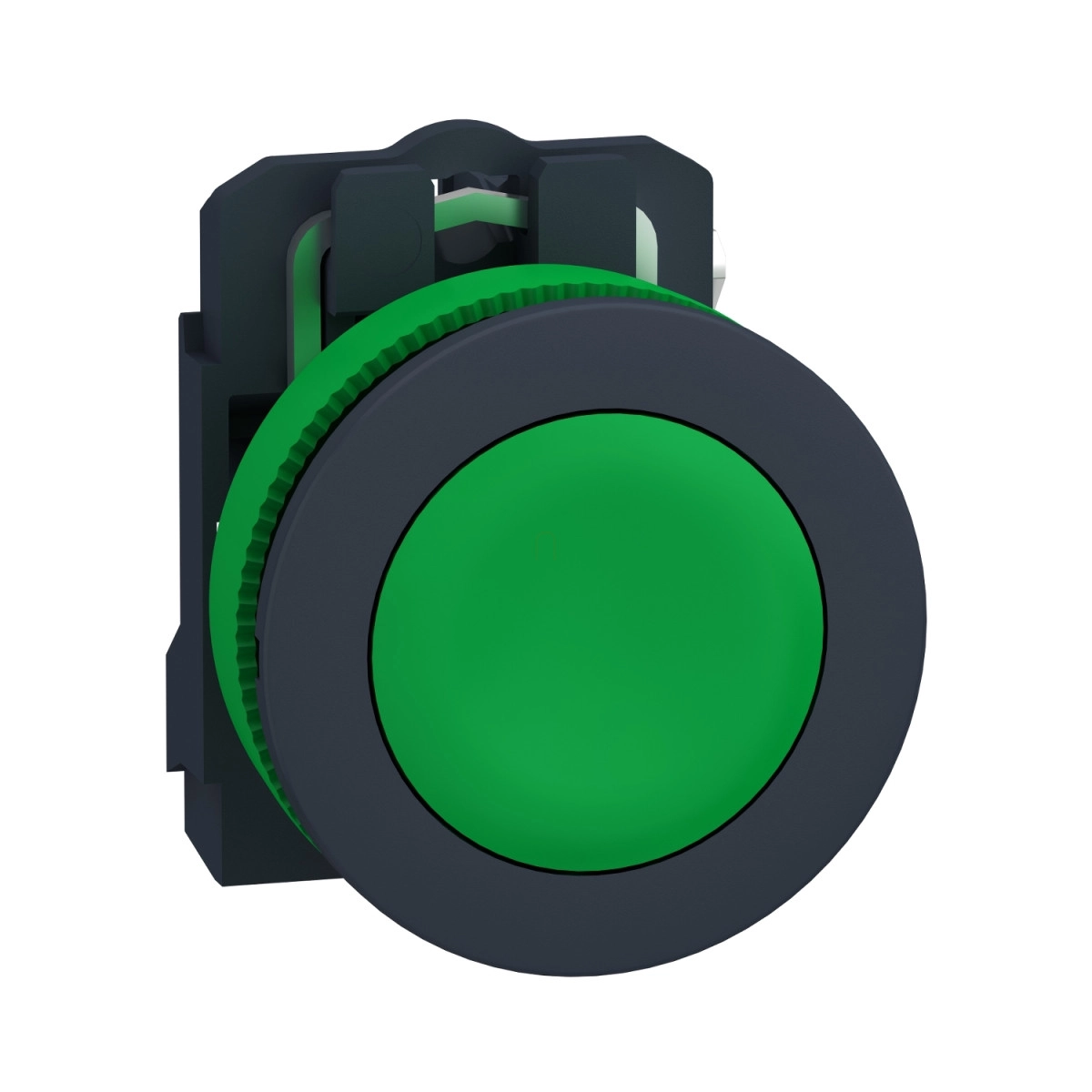

Schneider Electric Harmony XB5 - XB5FA31 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Keret anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Beépített, süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Zöld, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltás
Mechanikai tartósság: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemeltetési környezeti levegő hőmérséklete: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K, 13-as típus az UL 50 E szerint, 12-es típus az UL 50 E szerint, 4-es típus az UL 50 E szerint, 4X-es típus az UL 50 E szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listázott, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengely mentén az IEC 60068-2-27 szerint
