A Schneider Electric Harmony XB5 sorozatú XB5FA21C0 nyomógomb egy professzionális minőségű ipari kapcsolóelem, amelyet kifejezetten ipari alkalmazásokhoz és vezérlőpanelekbe történő beépítésre terveztek. Ez a komplett, panelbe süllyeszthető nyomógomb robusztus kialakítással és megbízható működéssel rendelkezik, ami ideálissá teszi ipari környezetben történő használatra.

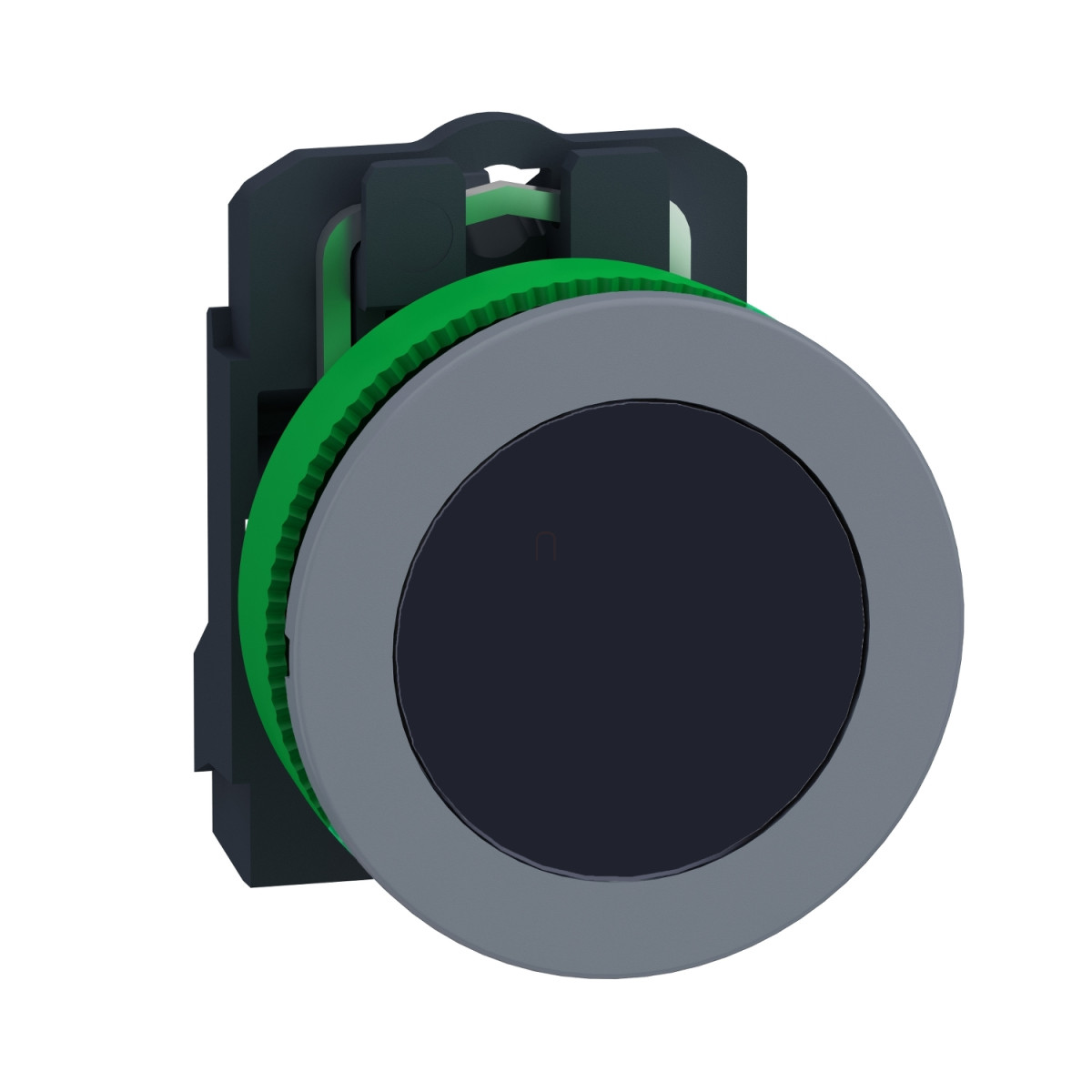

A termék egy 30 mm-es szerelőnyílásba illeszthető, szürke színű műanyag körgyűrűvel rendelkező nyomógombot tartalmaz fekete, jelölés nélküli nyomófelülettel. A nyomógomb kialakítása esztétikus és funkcionális, hiszen a süllyesztett kivitel biztosítja, hogy ne álljon ki túlságosan a panel síkjából, miközben könnyen hozzáférhető és kezelhető marad. A visszatérő rugós mechanizmus biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a működtetés után, ami ideális olyan alkalmazásokhoz, ahol pillanatnyi kapcsolás szükséges.
A nyomógomb 1 NO (normally open - alaphelyzetben nyitott) érintkezővel rendelkezik, ami rendkívül sokoldalúvá teszi a használatát különböző vezérlési feladatokban. A csavarszorítós csatlakozókkal egyszerűen és biztonságosan lehet bekötni a vezetékeket, támogatva többféle vezetékméret használatát is: <= 2 x 1,5 mm² kábelvéggel ellátott vezeték, 1 x 0,22...2 x 2,5 mm² kábelvég nélküli vezeték, vagy >= 1 x 0,22 mm² kábelvég nélküli vezeték használatát teszi lehetővé az IEC 60947-1 szabványnak megfelelően. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
A Schneider Electric XB5FA21C0 nyomógomb kiemelkedő mechanikai és elektromos jellemzőkkel rendelkezik. Mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklust garantál, míg elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A termék működtetési útja 2,6 mm (NO érintkező állapotváltozásáig) és a teljes út 4,3 mm, 3,8 N működtetési erővel. Ez a precíz mechanikai kialakítás hozzájárul a megbízható működéshez és a kellemes használati élményhez.
A nyomógomb rendkívül ellenálló a környezeti hatásokkal szemben, IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez a magas szintű védettség lehetővé teszi a használatát nedves, poros vagy más kihívást jelentő környezetben is. Ezen felül a termék ellenáll a nagy nyomású mosásnak is (7000000 Pa, 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan környezetben, ahol rendszeres tisztítás szükséges. A működési hőmérséklet-tartomány -40...+70 °C, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A termék elektromos paraméterei is kiemelkedőek: 10 A hagyományos szabad levegős hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabvány szerint. A névleges üzemi áram értékei: 3 A 240 V-nál (AC-15), 6 A 120 V-nál (AC-15), valamint különböző DC értékek esetén is megbízhatóan működik. A nyomógomb megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak, és rendelkezik UL és CSA tanúsítvánnyal is.
Schneider Electric Harmony XB5 - XB5FA21C0 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Mechanikai jellemzők
Gyűrű anyaga: Műanyag, szürke színű
Fej típusa: Süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete, süllyesztett, jelölés nélküli / Fehér, süllyesztett, jelölés nélküli
Működési út: 2,6 mm (NO érintkező állapotváltozásakor), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO érintkező állapotváltozásakor
Mechanikai élettartam: 10 000 000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkező típus és összetétel: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros szorító sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál (AC-15), 6 A 120 V-nál (AC-15), 0,1 A 600 V-nál (DC-13)
Elektromos élettartam: 1 000 000 ciklus különböző terhelési feltételek mellett
Környezeti jellemzők
Védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Nagy nyomású mosással szembeni ellenállás: 7 000 000 Pa 55 °C-on, 0,1 m távolságból
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Sorkapcsok leírása ISO sz.: (13-14)NO
