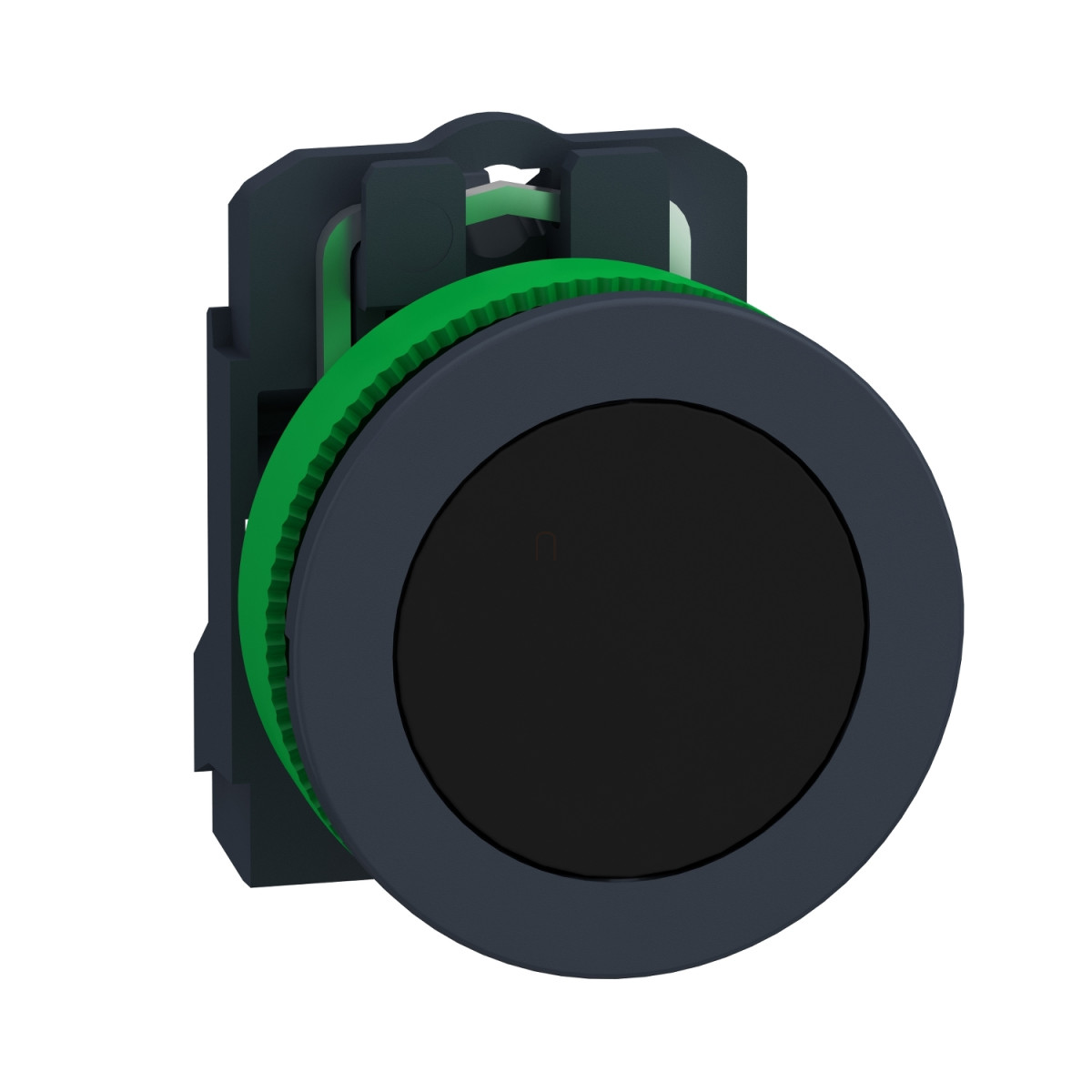

Schneider Electric Harmony XB5 - XB5FA21 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, fekete

Szélesség méret: 53 mm

Hosszúság méret: 88 mm

Magasság méret: 43 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5FA21 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, fekete

Name: Schneider Electric Harmony XB5 - XB5FA21 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, fekete
Brand: Schneider Electric
SKU: 3606481360458
Price: 2622 HUF
Availability: InStock

2 622 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Nyomógomb fej

A Schneider Electric Harmony XB5FA21 nyomógombja egy prémium minőségű ipari kezelőelem, amelyet elsősorban vezérlőpanelek, kapcsolótáblák és gépvezérlő felületek kialakításához terveztek. Ez a fekete, jelöletlen, rugós visszatérésű nyomógomb ideális választás olyan alkalmazásokhoz, ahol megbízható, tartós és felhasználóbarát kapcsolóelemre van szükség.

A termék a Harmony XB5 termékcsaládba tartozik, amely a Schneider Electric széles körben elismert ipari kezelőelem-sorozata. A panelbe süllyesztett kivitel 30 mm átmérőjű szerelőnyílásba illeszkedik, és a fekete, jelölés nélküli nyomófelülettel rendelkező gomb elegáns, minimál stílusú megjelenést biztosít a vezérlőfelületeken. A beépítéshez szükséges furat ajánlott mérete Ø30,75 mm (Ø30,5 +0,5 mm toleranciával). A nyomógomb rögzítőgyűrűje műanyagból készül, és a teljes egység összeállítva mindössze 55 mm mélységet igényel a panel mögött.

Az XB5FA21 egyik legfontosabb jellemzője a rugós visszatérésű működési mód, ami azt jelenti, hogy elengedés után a nyomógomb automatikusan visszaáll alaphelyzetbe. A kapcsoló egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely a gomb megnyomásakor zár. Az érintkező típusa lassú működésű (slow-break), ami különösen előnyös bizonyos vezérlési alkalmazásoknál. A csatlakozás csavaros kapcsokkal történik, amelyek rugalmasan kezelik a különböző vezetékméreteket: alkalmasak maximum 2 x 1,5 mm² keresztmetszetű vezetékekre kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekre kábelvég nélkül. A kapcsok ISO n°1 (13-14) jelöléssel vannak ellátva a könnyű azonosítás érdekében.

Műszaki paraméterek tekintetében az XB5FA21 kimagasló jellemzőkkel rendelkezik: 10A-es konvencionális szabad levegőn mért hőáram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6kV névleges lökőfeszültség-állóság. A névleges üzemi áram értékei AC-15 üzemmódban: 3A 240V-on, 6A 120V-on és 1,2A 600V-on; DC-13 üzemmódban pedig: 0,1A 600V-on, 0,27A 250V-on és 0,55A 125V-on. A mechanikai élettartam rendkívül magas, 10 millió kapcsolási ciklus, míg az elektromos élettartam 1 millió ciklus különböző terhelési feltételek mellett.

A nyomógomb működtetési ereje 3,8N az elektromos állapot váltásához, teljes működési útja pedig 4,3 mm, amiből 2,6 mm szükséges az elektromos állapot megváltoztatásához. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami hosszú élettartamot és kiváló elektromos tulajdonságokat biztosít. A termék rövidzárlat elleni védelméről 10A-es gG típusú olvadóbiztosíték gondoskodik.

Schneider Electric Harmony XB5 - XB5FA21 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, fekete műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XB5

Termék vagy komponens típus: Nyomógomb

Eszköz rövid neve: XB5F

Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007

Keret anyaga: Műanyag, sötétszürke műanyag

Fej típusa: Beépített, süllyesztett

Rögzítőgyűrű anyaga: Műanyag

Szerelési átmérő: 30,5 mm

Oszthatatlan értékesítési mennyiség: 1

Jelzőegység fejének alakja: Kerek

Működtető típusa: Rugós visszatérésű

Működtető profilja: Fekete, süllyesztett, jelölés nélküli

Érintkező típusa és összetétele: 1 NO

Érintkező működése: Lassú bontás

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint; Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül, IEC 60947-1 szerint

Kiegészítő információk

Magasság: 42 mm

Szélesség: 36,6 mm

Mélység: 55 mm

Kapcsok leírása ISO n°1 (13-14)NO

Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m

Érintkezők használata: Standard érintkezők

Pozitív nyitás: Nincs

Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)

Működtetési erő: 3,8 N NO elektromos állapotváltozás

Mechanikai élettartam: 10000000 ciklus

Meghúzási nyomaték: 0,8…1,2 Nm az IEC 60947-1 szerint

Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval

Érintkező anyaga: Ezüstötvözet (Ag/Ni)

Rövidzárlat elleni védelem: 10 A patronos biztosíték, gG típus, IEC 60947-5-1 szerint

Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint

Névleges üzemi áram

3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint

6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint

0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint

0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint

0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint

1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint

Elektromos élettartam

1000000 ciklus AC-15, 2 A 230 V-on, működési sebesség <3600 cikl/ó, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint

1000000 ciklus AC-15, 3 A 120 V-on, működési sebesség <3600 cikl/ó, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint

1000000 ciklus AC-15, 4 A 24 V-on, működési sebesség <3600 cikl/ó, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint

1000000 ciklus DC-13, 0,2 A 110 V-on, működési sebesség <3600 cikl/ó, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint

1000000 ciklus DC-13, 0,5 A 24 V-on, működési sebesség <3600 cikl/ó, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint

Környezeti jellemzők

Védelmi kezelés: TH

Tárolási környezeti hőmérséklet: -40…70 °C

Üzemi környezeti hőmérséklet: -40…70 °C

Túlfeszültség kategória: II. osztály az IEC 60536 szerint

IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint; Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK védettségi fokozat: IK03 az IEC 50102 szerint

Szabványok és tanúsítványok

Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702

Termék tanúsítványok: UL listázott, CSA

Rezgés és ütésállóság

Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint

Termék adatok

Szélesség méret

53 mm

Hosszúság méret

88 mm

Magasság méret

43 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481360458

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

43 g/db

Cikkszám

3606481360458
