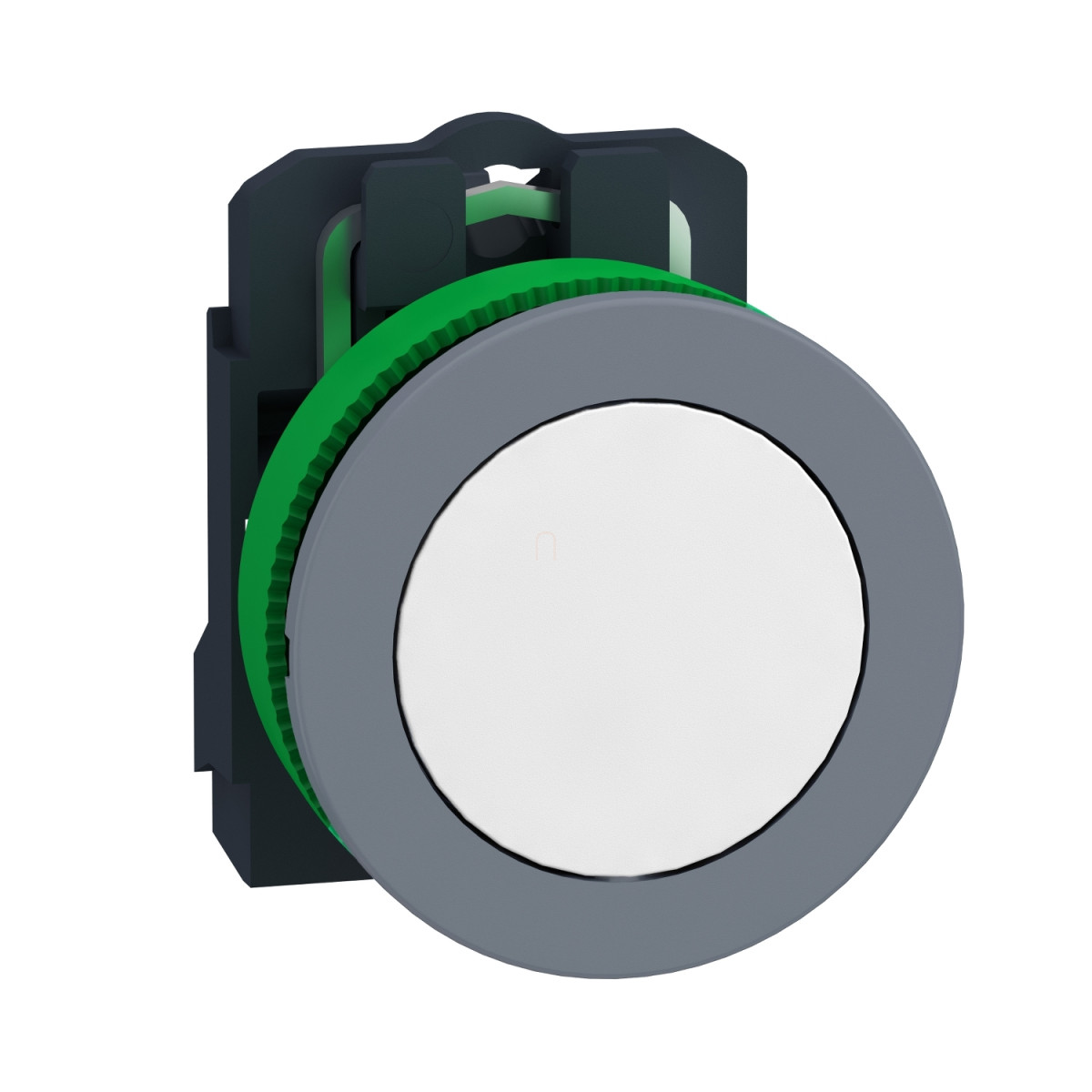

A Schneider Electric Harmony XB5 sorozatba tartozó XB5FA11C0 nyomógomb egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely tökéletes választás különböző ipari alkalmazásokhoz, vezérlőpanelekhez és automatizálási rendszerekhez. Ez a fehér színű, szürke körgyűrűvel ellátott panelbe süllyeszthető nyomógomb rugós visszatérítésű működéssel és 1NO (alaphelyzetben nyitott) érintkezővel rendelkezik.
A Harmony XB5FA11C0 nyomógomb kiemelkedő tulajdonsága a robusztus kialakítás, amely ellenáll a szélsőséges környezeti hatásoknak. Az IP66 és IP67 védettségi szinttel rendelkező készülék tökéletesen ellenáll a pornak és a víznek, így nedves vagy poros környezetben is megbízhatóan működik. Az eszköz kiválóan ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Az IK03 ütésállóság tovább növeli a megbízhatóságát a zordonabb ipari környezetben is.
A műszaki specifikációkat tekintve a Schneider Electric XB5FA11C0 nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, és 1-6 mm vastagságú panelbe szerelhető. A teljes méretei: 42 mm magasság, 36,6 mm szélesség és 55 mm mélység. A kerek, beépített süllyesztett fehér, jelöletlen nyomófej kialakítása ergonomikus használatot biztosít. A nyomógomb műanyag szürke színre galvanizált előlappal és műanyag rögzítőgyűrűvel rendelkezik. A működtetéshez szükséges erő 3,5 N, az elmozdulás pedig 2,6 mm az elektromos állapot változásához. A készülék kiemelkedő mechanikai tartóssággal büszkélkedhet, élettartama akár 10 millió kapcsolási ciklus is lehet. Az elektromos élettartama pedig 1 millió ciklus AC-15 üzemmódban, 2 A terheléssel 230 V-on, <3600 kapcsolás/óra működési frekvencia mellett.
Elektromos szempontból a Schneider Electric XB5FA11C0 nyomógomb ezüstötvözet (Ag/Ni) érintkezőkkel rendelkezik, csavaros csatlakozókkal, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvég kialakítással. Az eszköz konvencionális termikus árama (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültsége (Ui) 600 V (3-as szennyezettségi fokra), míg a névleges impulzus-állófeszültsége (Uimp) 6 kV. Névleges üzemi árama (Ie) 3 A 240 V AC-15 üzemmódban, A600 kategória szerint. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval valósítható meg. Az elektromos megbízhatósága kiemelkedő, Λ < 10exp(-6) 5 V és 1 mA terhelésen, tiszta környezetben.
Schneider Electric Harmony XB5 - XB5FA11C0 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Rövid terméknév: XB5F
Kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai jellemzők
Előlap anyaga: Műanyag, szürke galvanizált
Fej típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér, süllyesztett, jelöletlen
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Befogási vastagság: 1-6 mm
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú-bontás
Csatlakozások: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Kapocs leírás ISO n°1: (21-22)NC
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 2,6 mm (NC elektromos állapotváltozás)
Működtetési erő: 3,5 N NC elektromos állapotváltozás
Mechanikai élettartam: 10.000.000 ciklus
Elektromos élettartam: 1.000.000 ciklus AC-15, 2 A 230 V-nál, <3600 ciklus/óra, 0,5 terhelési tényező
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, Philips 1-es csavarhúzóval kompatibilis
Környezeti jellemzők
Védelem nagynyomású mosás ellen: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66 és IP67 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
IK védettségi fokozat: IK03 IEC 50102 szerint
Környezeti hőmérséklet tároláskor: -40...+70 °C
Környezeti hőmérséklet működéskor: -40...+70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint; 2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint; 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen IEC 60068-2-27 szerint
