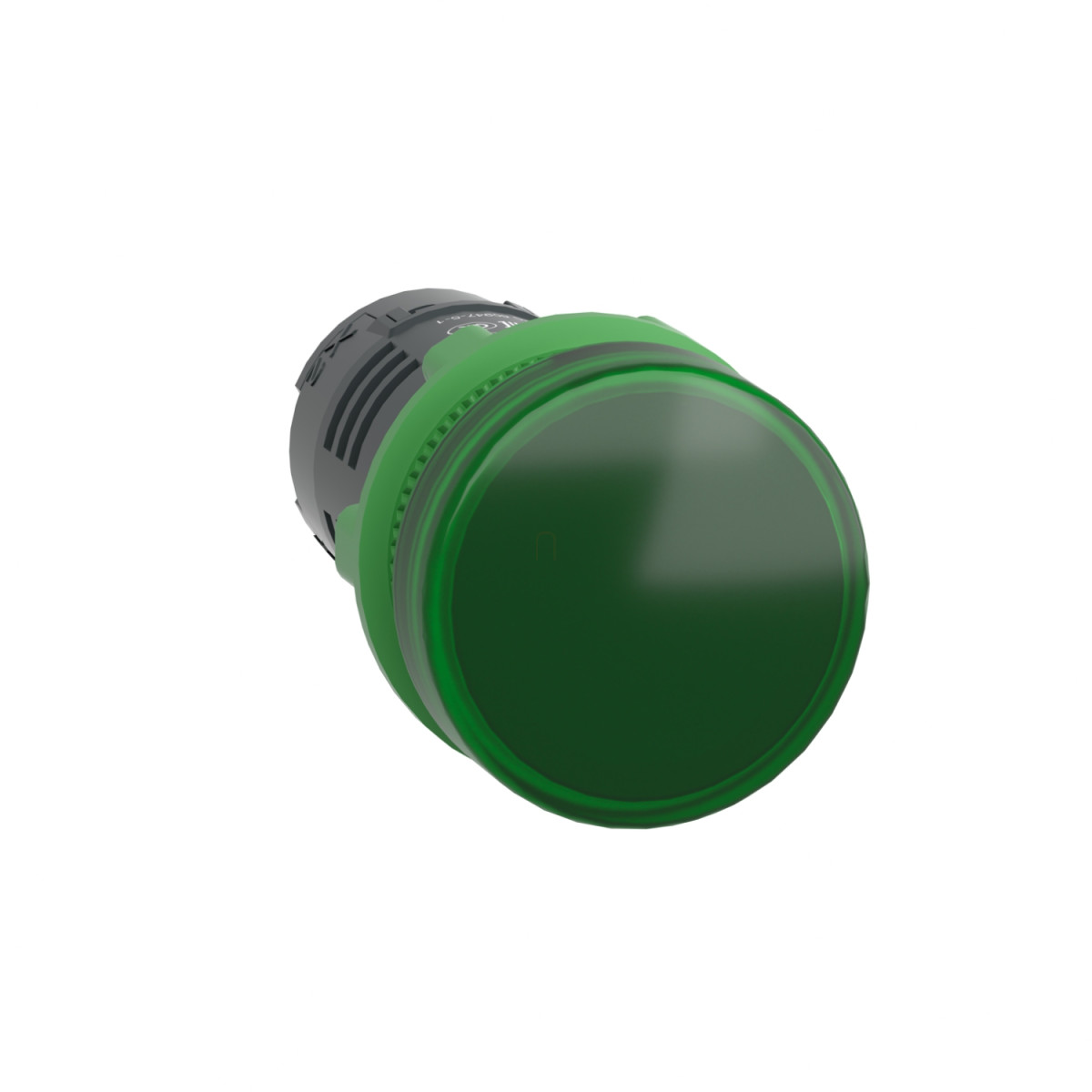

A Schneider Electric Harmony XB5 sorozatához tartozó XB5EVM3 jelzőlámpa egy kiváló minőségű, monolitikus kialakítású ipari vezérlőelem, amely megbízható vizuális visszajelzést biztosít különböző ipari alkalmazásokban. Ez a zöld színű, sötétszürke műanyag házzal rendelkező jelzőlámpa ideális választás gépgyártók, ipari rendszerintegrátorok és karbantartó szakemberek számára, akik tartós és könnyen telepíthető jelzőelemeket keresnek vezérlőpanelekhez.
A termék fő erőssége az univerzális LED fényforrás, amely hosszú, 100 000 órás élettartamot biztosít 25 °C-os üzemi hőmérsékleten. A sima lencsével ellátott jelzőlámpa 230-240V AC tápfeszültséggel működik 50/60 Hz-en, áramfelvétele mindössze 14 mA. A tápfeszültség megengedett tartománya 195-264V AC, így a készülék stabilan üzemel még feszültségingadozások esetén is. A termék monolitikus kialakítása azt jelenti, hogy a LED fényforrás integráltan, az egységbe építve található, ami megkönnyíti a telepítést és növeli a megbízhatóságot.
A XB5EVM3 jelzőlámpa szerelési átmérője szabványos 22,5 mm, ami kompatibilissá teszi a legtöbb ipari vezérlőpanellel. A termék méretei kompaktak: 29 mm magasság, 29 mm szélesség és 54 mm mélység. A rögzítőgyűrű műanyagból készült, a jelzőegység feje kör alakú, ezzel a szabványos megjelenéssel jól illeszkedik a Harmony termékcsalád többi eleméhez. A jelzőlámpa csavaros sorkapcsokkal van ellátva, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű kábelek csatlakoztatását kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű kábelek csatlakoztatását kábelvég nélkül. A csatlakozások ISO n°1 (X1-X2)PL kiosztást követnek, ami megkönnyíti a bekötést.
A XB5EVM3 jelzőlámpa kivételes védelmi tulajdonságokkal rendelkezik, amelyek alkalmassá teszik a legnehezebb ipari környezetben való használatra is. IP66, IP67, IP69 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint IP69K védettséggel az ISO 20653 szerint, ami teljes por elleni védelmet és nagynyomású vízsugár elleni védelmet biztosít. A termék ellenáll akár 7000000 Pa nyomású mosásnak is 55 °C-on, 0,1 m távolságról, így ideális élelmiszeripari és más olyan alkalmazásokhoz, ahol rendszeres nagynyomású tisztításra van szükség. A termék ütésállósága IK05 besorolású az IEC 50102 szabvány szerint. Megfelel a NEMA 13 és NEMA 4X követelményeinek is. A jelzőlámpa -25...70 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete -40...70 °C között van, így szélsőséges környezeti feltételek között is megbízhatóan működik. Elektromágneses összeférhetőség szempontjából a termék ellenáll 6 kV elektrosztatikus kisülésnek fém részeken és 8 kV-nak szigetelő részeken az IEC 61000-4-2 szerint, valamint 10 V/m elektromágneses mezőnek az IEC 61000-4-3 szerint. A készülék elektromágneses kibocsátása B osztályú az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB5 - XB5EVM3 - műanyag monolitikus LED jelzőlámpa, Ø22, 230VAC, zöld műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Monolitikus jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető/lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényforrás színe: Zöld
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Eszköz kivitele: Monolitikus termék
Kiegészítő információk
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Tápellátás
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti tárolási hőmérséklet: -40...70 °C
Környezeti üzemi hőmérséklet: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
Terméktanúsítványok: UL listázott
CSA
Ellenállási tulajdonságok
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
