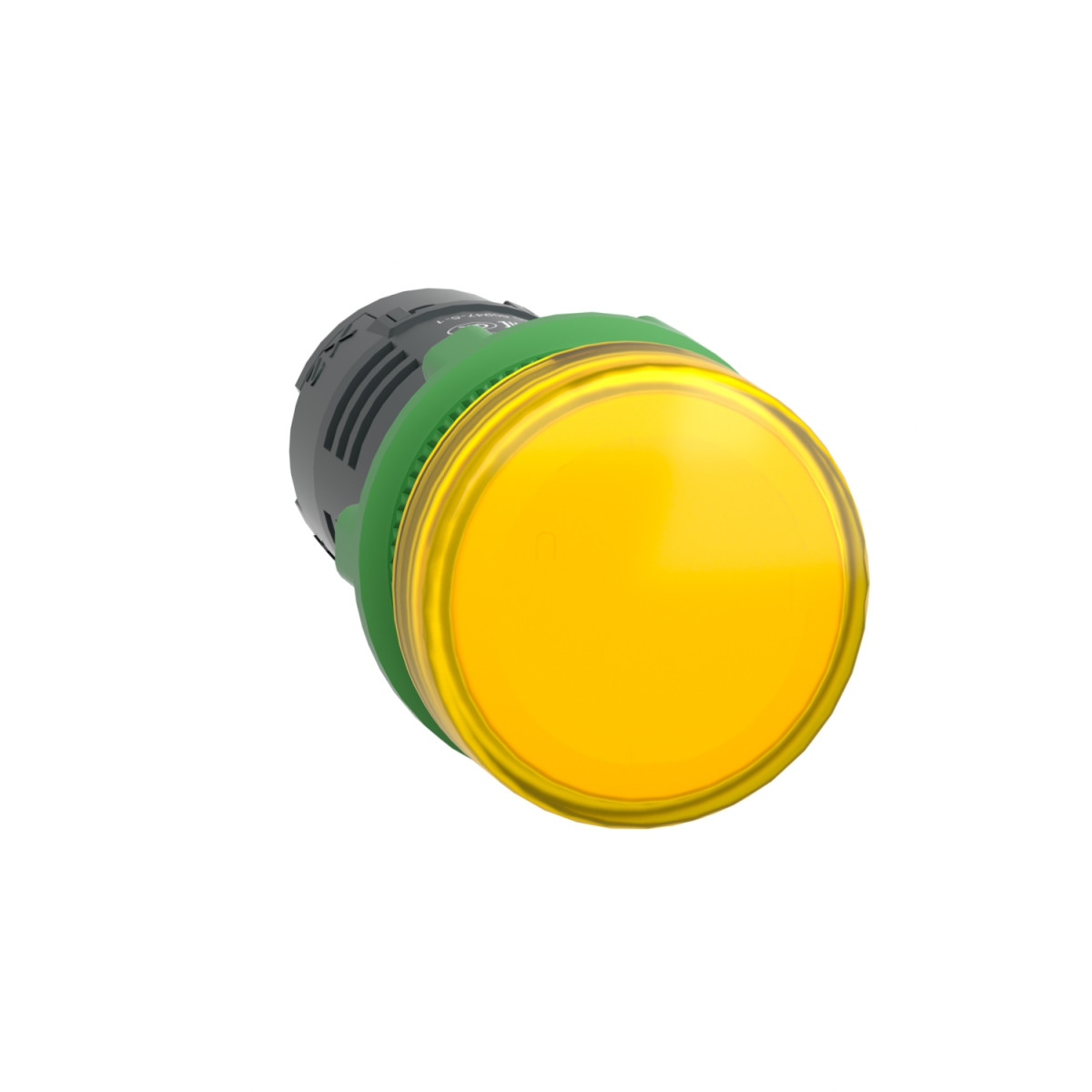

A Schneider Electric Harmony XB5EVG8 egy kiváló minőségű, 22mm-es átmérőjű sárga jelzőlámpa, amely ideális választás ipari környezetben történő állapotjelzésre. A termék a népszerű Harmony XB5 termékcsaládba tartozik, amely megbízhatóságáról és tartósságáról ismert az automatizálási és vezérléstechnikai alkalmazásokban.
Ez a monolitikus felépítésű jelzőlámpa univerzális LED technológiával rendelkezik, amely 110-120V AC tápfeszültségen működik 50/60 Hz frekvencián. A lámpa sárga színű fényt bocsát ki az egyszerű, sík búrán keresztül, ami kiváló láthatóságot biztosít különböző környezeti feltételek mellett is. Az XB5EVG8 modell kiemelkedő, 100.000 órás élettartammal rendelkezik névleges feszültségen és 25°C-os környezeti hőmérsékleten, így hosszú távú, karbantartásmentes működést biztosít.
A termék konstrukciója rendkívül robusztus, amit a kiterjedt védelmi besorolások is alátámasztanak. Az IP66, IP67, IP69, IP69K védettségi fokozatok, valamint a NEMA 13 és NEMA 4X minősítések biztosítják, hogy a jelzőlámpa a legzordabb ipari környezetben is megbízhatóan működjön. Ellenáll a pornak, víznek, és akár nagynyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0.1 m távolságról). Az IK05 besorolás mechanikai ütésállóságot is garantál. A termék figyelemre méltó ellenállóképességgel rendelkezik elektromágneses zavarokkal szemben, ami kritikus lehet ipari környezetben való alkalmazásakor.
A Schneider Electric XB5EVG8 jelzőlámpa sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik. A szabványos, kerek fejforma és a 22,5 mm-es szerelési átmérő lehetővé teszi a gyors és egyszerű telepítést. A termék csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A jelzőlámpa működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között található, így széles környezeti feltételek között alkalmazható. A termék figyelemre méltó ellenállóképességgel rendelkezik vibrációval szemben (5 gn, f=12...500 Hz), valamint kiváló ütésállósággal (50 gn, 18 ms időtartam alatt félszinusz hullámú gyorsulás esetén). A termék teljesíti a JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 szabványok követelményeit, rendelkezik CSA és UL listázással, ami igazolja a nemzetközi minőségi és biztonsági előírásoknak való megfelelést.
Schneider Electric Harmony XB5 - XB5EVG8 - sárga monolitikus jelzőlámpa Ø22 egyszerű búra LED - del 110...120V műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető/lencse színe: Sárga
Működtető kiegészítő információ: Egyszerű lencsével
Fényforrás jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Sárga
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Tápfeszültség határértékek: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség ellenállás: 1 kV az IEC 61000-4-5 szerint
Méretadatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Szorítócsavar vastagság: 1 mm - 6 mm
Csatlakoztatás
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség: 250 V (szennyezési fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, UL listázott
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
