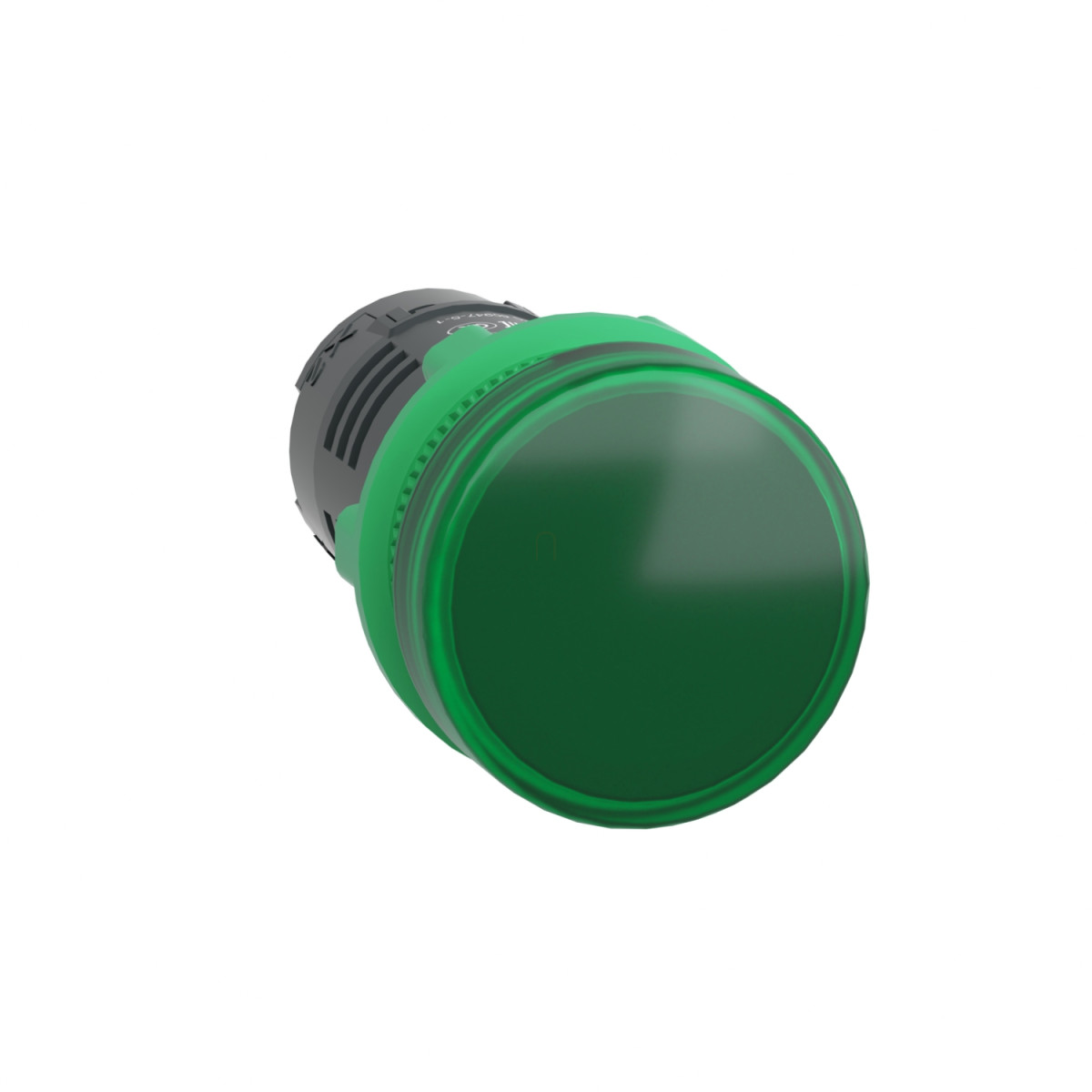

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVB3 jelzőlámpa egy kiváló minőségű, monolitikus kialakítású ipari jelzőfény, amely tökéletes választás vezérlőpanelekbe és ipari alkalmazásokba. Ez a zöld színű jelzőlámpa 22,5 mm-es szabványos szerelőnyílásba szerelhető, így kompatibilis a legtöbb ipari szabvánnyal és rendszerrel.
Az XB5EVB3 jelzőlámpa sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkezik, ami amellett, hogy esztétikus megjelenést biztosít, kiváló tartósságot és kopásállóságot is garantál ipari környezetben. A termék univerzális LED fényforrással van felszerelve, amely integrált kialakítású, így nem igényel külön izzócserét. Ez jelentősen növeli a termék élettartamát, amely elérheti a 100000 órát is névleges feszültségen és 25°C-os környezeti hőmérsékleten. A zöld színű, sima lencsés kivitel tiszta, egyértelmű vizuális visszajelzést biztosít a berendezések állapotáról, ami kritikus fontosságú lehet az ipari folyamatok során.
A XB5EVB3 jelzőlámpa 24V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián. A tápfeszültség határértékei DC esetén 19,2-30V, AC esetén pedig 21,6-26,4V között vannak. A készülék áramfelvétele mindössze 18 mA, ami energiatakarékos működést biztosít. A termék magas védelmi osztállyal rendelkezik, beleértve az IP66, IP67, IP69 és IP69K védettséget az IEC 60529 és ISO 20653 szabványok szerint, valamint a NEMA 13 és NEMA 4X besorolást. Ez a magas szintű védettség lehetővé teszi a jelzőlámpa használatát olyan környezetekben is, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat. A termék ellenáll akár 7000000 Pa nyomású, 55°C-os vízsugárnak is 0,1 méter távolságból, ami kivételes tartósságot biztosít ipari mosási körülmények között.
A XB5EVB3 műszaki specifikációi között szerepel még a 250V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, valamint a 4 kV névleges impulzusfeszültség-állóság ugyanezen szabvány szerint. A jelzőlámpa állandó jelzést biztosít, és csatlakoztatása csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² vezetékkeresztmetszetet fogadnak kábelbilinccsel, vagy 1 x 0,22...2 x 2,5 mm² vezetékkeresztmetszetet kábelbilincselés nélkül. A termék rendkívül ellenálló a mechanikai behatásokkal szemben is: elviseli az 5 gn rezgést 12-500 Hz frekvenciatartományban (IEC 60068-2-6), valamint az 50 gn (18 ms) és 30 gn (11 ms) féléces hullámú gyorsulásnak megfelelő ütéseket (IEC 60068-2-27). Elektromágneses kompatibilitás szempontjából is kiváló tulajdonságokkal rendelkezik, beleértve a 2 kV gyors tranziensekkel szembeni ellenállást (IEC 61000-4-4), a 10 V/m elektromágneses mezőkkel szembeni védettséget (IEC 61000-4-3), valamint a 6 kV érintkezési és 8 kV légköri elektrosztatikus kisülésekkel szembeni ellenállást (IEC 61000-4-2). Mindezen tulajdonságok alapján az XB5EVB3 jelzőlámpa ideális választás olyan ipari környezetben, ahol a megbízhatóság és a tartósság elsődleges szempont.
Schneider Electric Harmony XB5 - XB5EVB3 - műanyag monolitikus LED jelzőlámpa, Ø22, 24VAC/DC, zöld műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Rövid eszköznév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényforrás színe: Zöld
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Eszköz kivitele: Monolitikus termék
Méretek
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Csatlakozók leírása: ISO n°1 (X1-X2)PL
Elektromos paraméterek
Tápfeszültség határértékek: 19,2...30 V DC / 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzusfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Csatlakozások
Csatlakozók - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelbilinccsel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelbilincselés nélkül az IEC 60947-1 szerint
Környezeti specifikációk
Védőkezelés: TH
Környezeti léghőmérséklet tároláshoz: -40...70 °C
Környezeti léghőmérséklet működéshez: -25...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) féléces hullámú gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) féléces hullámú gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
