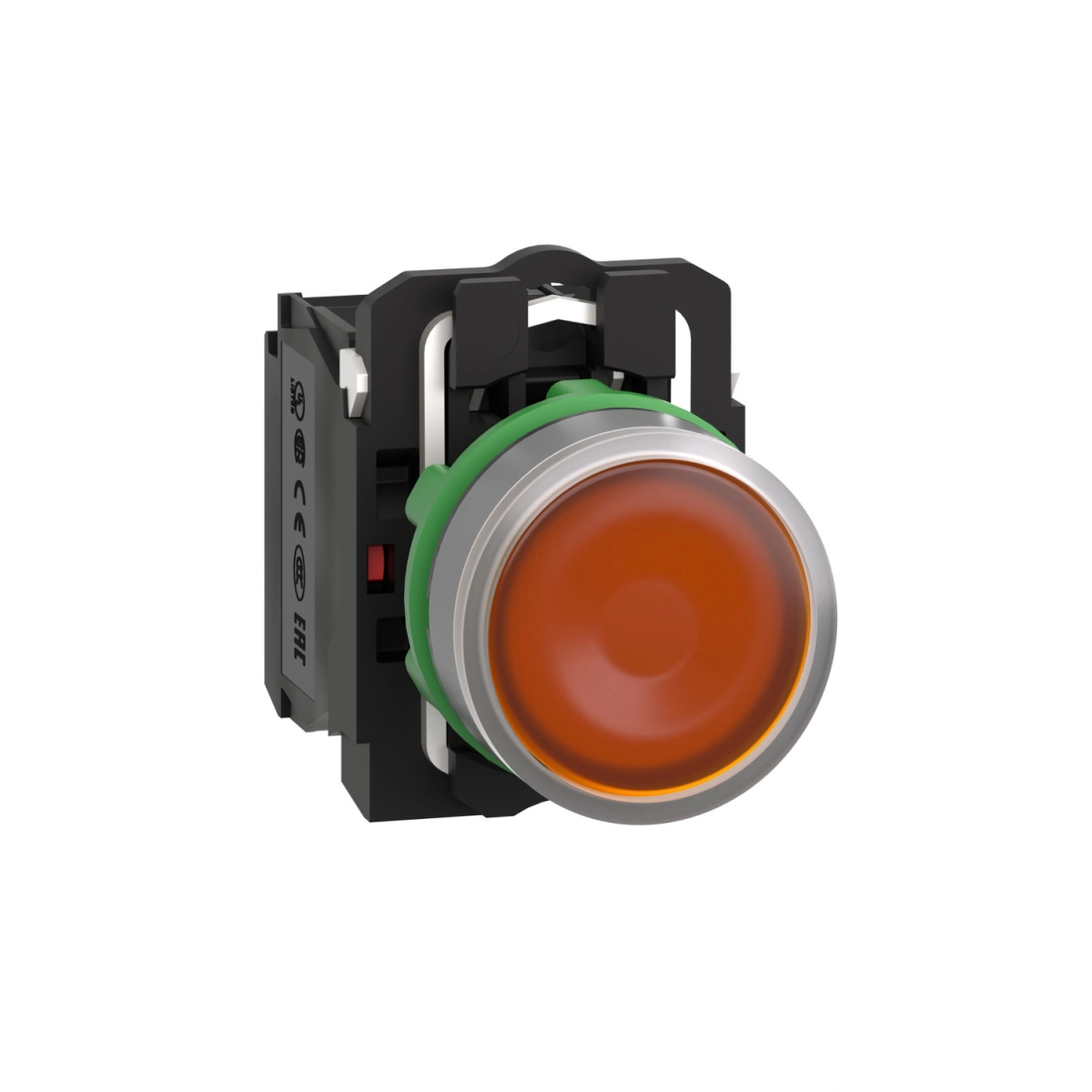

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AW35M5C0 világító nyomógomb egy professzionális ipari kapcsolóelem, amely kiváló minőséget és megbízhatóságot biztosít az ipari automatizálási rendszerekhez. Ez a narancsszínű, szürke körgyűrűs nyomógomb modern megjelenést és funkcionális kivitelt ötvöz, miközben tökéletesen illeszkedik a Harmony termékcsalád többi eleméhez.
A kompakt kialakítású XB5AW35M5C0 nyomógomb 22,5 mm-es szabványos szerelőnyílásba illeszthető, így könnyen integrálható a legtöbb ipari kapcsolószekrénybe és vezérlőpultba. A termék visszatérő (rugós visszatérítésű) működésű, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. A kapcsolási funkciót 1 záró (NO) és 1 nyitó (NC) érintkező biztosítja, amelyek csavaros kapcsokkal csatlakoztathatók. A kapcsokhoz 2 x 1,5 mm² keresztmetszetű vezetékek köthetők be kábelvéggel az IEC 60947-1 szabványnak megfelelően, valamint 1 x 0,22...2 x 2,5 mm² kábelvég nélkül.
A XB5AW35M5C0 világító nyomógomb integrált univerzális LED fényforrással rendelkezik, amely 220...240 V AC 50/60 Hz tápfeszültséggel működik. A narancsszínű, jelölés nélküli nyomófelület tiszta lencsével rendelkezik, amely egyenletes fényeloszlást biztosít. A termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett por ellen és ellenáll az időszakos vagy folyamatos vízbemerítésnek is. Emellett NEMA 13 és NEMA 4X besorolású, így kiválóan alkalmas ipari környezetben való használatra. A nyomógomb ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból.
A termék kiemelkedő mechanikai és elektromos jellemzőkkel büszkélkedhet. A mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A hagyományos szabad levegőáramú termikus áram (Ith) 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat), a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram (Ie) különböző értékeket vehet fel a terheléstípustól és a feszültségtől függően, például AC-15 kategóriában 3 A 240 V-nál vagy 6 A 120 V-nál, míg DC-13 kategóriában 0,1 A 600 V-nál vagy 0,55 A 125 V-nál.
A XB5AW35M5C0 nyomógomb rendelkezik az összes szükséges nemzetközi tanúsítvánnyal, beleértve a CSA, LROS, BV, UL és DNV tanúsítványokat, és megfelel az IEC 60947-5-1, UL 508, CSA C22.2 No 14 és egyéb szabványoknak. Ezt a terméket olyan alkalmazásokhoz ajánljuk, ahol fontos a megbízható működés, a hosszú élettartam és a kiváló láthatóság, például vezérlőpultokon, gyártósorokon, ipari gépeken és egyéb automatizált rendszerekben.
Schneider Electric Harmony XB5 - XB5AW35M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, narancssárga, szürke körgyűrű műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító nyomógomb
Eszköz rövid neve: XB5
Előlapi gyűrű anyaga: Szürke bevonatú műanyag
Rögzítő gyűrű anyaga: Műanyag
Fejegység típusa: Standard
Szerelési átmérő: 22,5 mm
Minimum rendelési mennyiség: 1
Működési jellemzők
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Narancssárga, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Kupak/működtető vagy lencse színe: Narancssárga
Mechanikai paraméterek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok jelölése ISO szerint: (13-14)NO, (21-22)NC
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkező alkalmazás: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K melléklet szerint
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramú termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listázott, DNV
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működéskor: -40...70 °C
