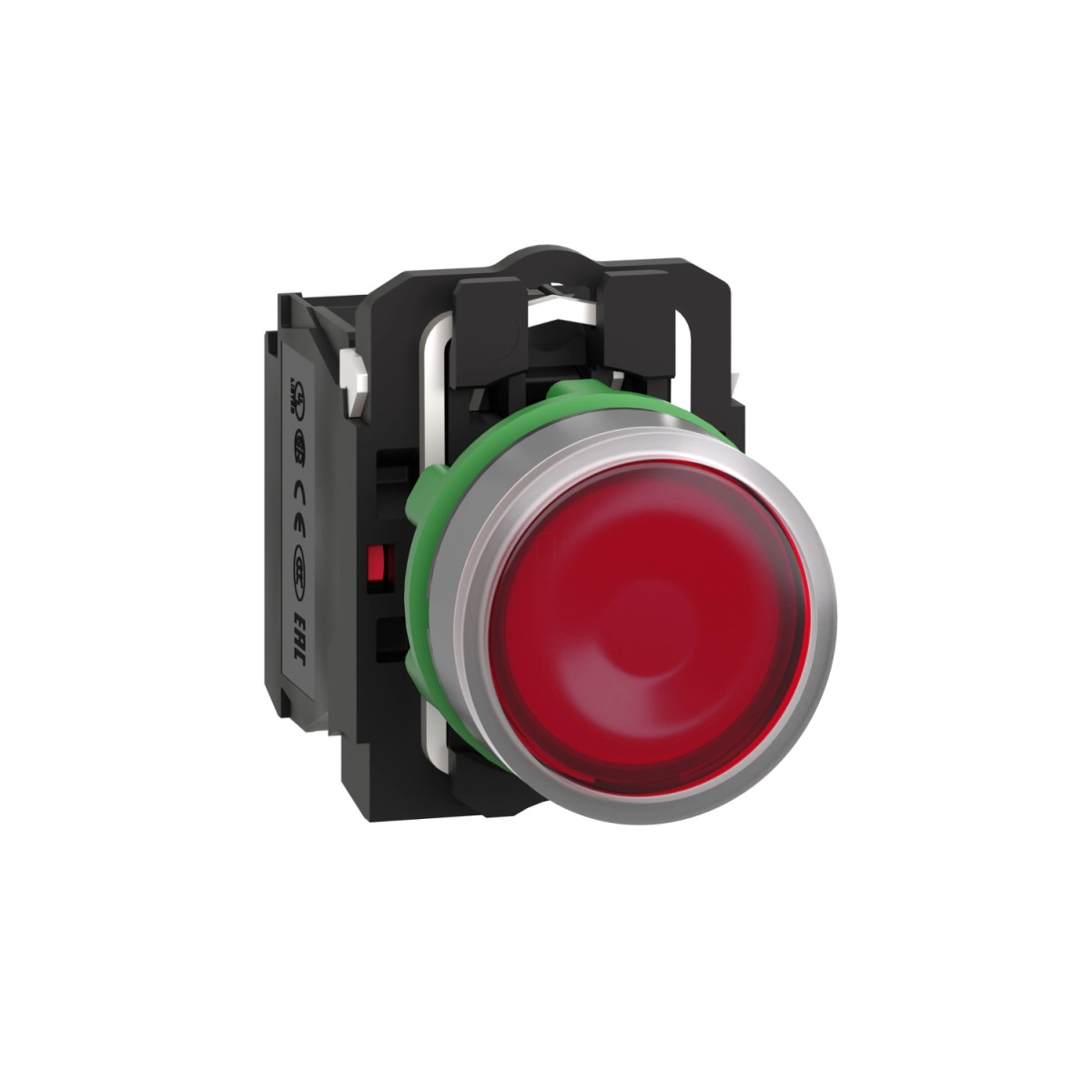

Schneider Electric Harmony XB5 - XB5AW34M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros, szürke körgyűrű

Szélesség méret: 53 mm

Hosszúság méret: 91 mm

Magasság méret: 34 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5AW34M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros, szürke körgyűrű

Name: Schneider Electric Harmony XB5 - XB5AW34M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros, szürke körgyűrű
Brand: Schneider Electric
SKU: 3606489760052
Price: 7429 HUF
Availability: InStock

7 429 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Nyomógomb fej

A Schneider Electric Harmony XB5 termékcsalád XB5AW34M5C0 típusú világító nyomógombja egy professzionális ipari vezérlőelem, amely a megbízhatóság és funkcionalitás tökéletes ötvözetét kínálja. Az elegáns szürke körgyűrűvel és piros, sima, jelöletlen nyomófelülettel rendelkező világító nyomógomb univerzális alkalmazási lehetőségeket biztosít az ipari vezérléstechnika területén. A termék dizájnjában bekövetkezett kisebb változások nem befolyásolják a funkcionalitást és biztonságot, mindössze az univerzális LED blokkokkal való kompatibilitás érdekében történtek.

A 22,5 mm-es szabványos szerelési átmérő révén a nyomógomb könnyen beépíthető a legtöbb ipari kapcsolószekrénybe és kezelőpanelbe. A műanyag házas, szürke körgyűrűvel ellátott kompakt kialakítás biztosítja, hogy a termék szinte bármilyen környezetbe esztétikusan illeszkedjen. A nyomógomb standard kialakítású fejjel, rugós visszatérítéssel és sima piros műanyag nyomófelülettel rendelkezik. Az univerzális LED világítás egyértelmű visszajelzést ad a kezelő számára, növelve ezzel a kezelés biztonságát és hatékonyságát. A 220-240 V AC tápfeszültségű beépített LED világítás kellően fényes ahhoz, hogy jól látható legyen ipari környezetben is.

A XB5AW34M5C0 típusú nyomógomb 1NO + 1NC érintkezőkonfigurációval rendelkezik, amely lehetővé teszi a különböző vezérlési feladatok megvalósítását. Az érintkezők lassú bontású kialakítása biztosítja a kapcsolás megbízhatóságát és a hosszú élettartamot. A termék 10 millió mechanikai kapcsolási ciklust képes teljesíteni, ami kiemelkedő tartósságot jelent még a legintenzívebb ipari alkalmazásokban is. Az elektromos élettartam különböző terhelések esetén is jelentős: AC-15 üzemmódban 230 V-on 2 A terheléssel 1 millió kapcsolási ciklust garantál. A nyomógomb csavaros csatlakozókkal rendelkezik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül. Az ISO szerinti kapocskiosztás (21-22)NC és (13-14)NO, amely megkönnyíti a bekötést.

A termék rendkívül ellenálló a környezeti hatásokkal szemben. IP66/IP67 védettségi fokozata biztosítja a por és víz elleni védelmet, ami lehetővé teszi a kültéri vagy mostoha ipari környezetben történő használatot is. A 7000000 Pa-os nagynyomású mosóval szembeni ellenállás 55 °C-on, 0,1 m távolságról további garanciát jelent a megbízhatóságra. A termék -40...70 °C közötti üzemi hőmérséklet-tartományban használható, ami rendkívüli sokoldalúságot biztosít különböző klímaviszonyok között. A 6 kV-os lökőfeszültség-állóság (IEC 60947-1 szerint) és a 10 V/m elektromágneses mezőkkel szembeni ellenállás (IEC 61000-4-3 szerint) garantálja a megbízható működést még elektromosan terhelt környezetben is. A 10 A-es hagyományos szabad levegőn mért termikus áram és a 600 V-os szigetelési feszültség biztosítja a termék sokoldalú alkalmazhatóságát különböző villamos rendszerekben.

Schneider Electric Harmony XB5 - XB5AW34M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros, szürke körgyűrű műszaki adatok

Főbb jellemzők

Termékcsalád: Harmony XB5

Termék típusa: Világító nyomógomb

Rövid terméknév: XB5

Körgyűrű anyaga: Műanyag, szürke színű

Rögzítőgyűrű anyaga: Műanyag

Fej típusa: Standard

Szerelési átmérő: 22,5 mm

Jelzőegység fejének alakja: Kerek

Működtető típusa: Rugós visszatérítésű

Működtető profil: Piros, sima, jelöletlen

Működtetőre vonatkozó kiegészítő információ: Sima lencsével

Elektromos jellemzők

Érintkezők típusa és összetétele: 1 NO + 1 NC

Érintkező működés: Lassú bontás

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szabvány szerint

Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szabvány szerint

Fényforrás: Univerzális LED

Izzó foglalat: Integrált LED

[Us] névleges tápfeszültség: 220...240 V AC 50/60 Hz

Kupak/működtető vagy lencse színe: Piros

Méret és fizikai jellemzők

Magasság: 42 mm

Szélesség: 30 mm

Mélység: 57 mm

Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO

Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m

Érintkezők használata: Standard érintkezők

Pozitív nyitás: IEC 60947-5-1 szabvány K függeléke szerint

Működési paraméterek

Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)

Működtető erő: 3,5 N NC elektromos állapot változás, 3,8 N

Mechanikai élettartam: 10000000 ciklus

Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szabvány szerint

Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval

Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval

Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval

Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval

Érintkező anyaga: Ezüst ötvözet (Ag/Ni)

Villamos paraméterek

Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szabvány szerint

[Ith] konvencionális szabad levegőben mért termikus áram: 10 A IEC 60947-5-1 szabvány szerint

[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szabvány szerint

[Uimp] névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szabvány szerint

Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5, IEC 60947-5-1 szabvány C függeléke szerint

Jeladás típusa: Folyamatos

Tápfeszültség határértékek: 195...264 V AC

Áramfelvétel: 14 mA

Élettartam: 100000 óra névleges feszültségen és 25 °C-on

Túlfeszültség állóság: 1 kV IEC 61000-4-5 szabvány szerint

Környezeti jellemzők

Védőkezelés: TH

Környezeti levegő hőmérséklete tároláshoz: -40...70 °C

Környezeti levegő hőmérséklete üzemeléshez: -40...70 °C

Túlfeszültség kategória: II. osztály IEC 60536 szabvány szerint

IP védettségi fokozat: IP66 IEC 60529 szabvány szerint, IP67

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK védettségi fokozat: IK05 IEC 50102 szabvány szerint

Termék adatok

Szélesség méret

53 mm

Hosszúság méret

91 mm

Magasság méret

34 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606489760052

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

54 g/db

Cikkszám

3606489760052
