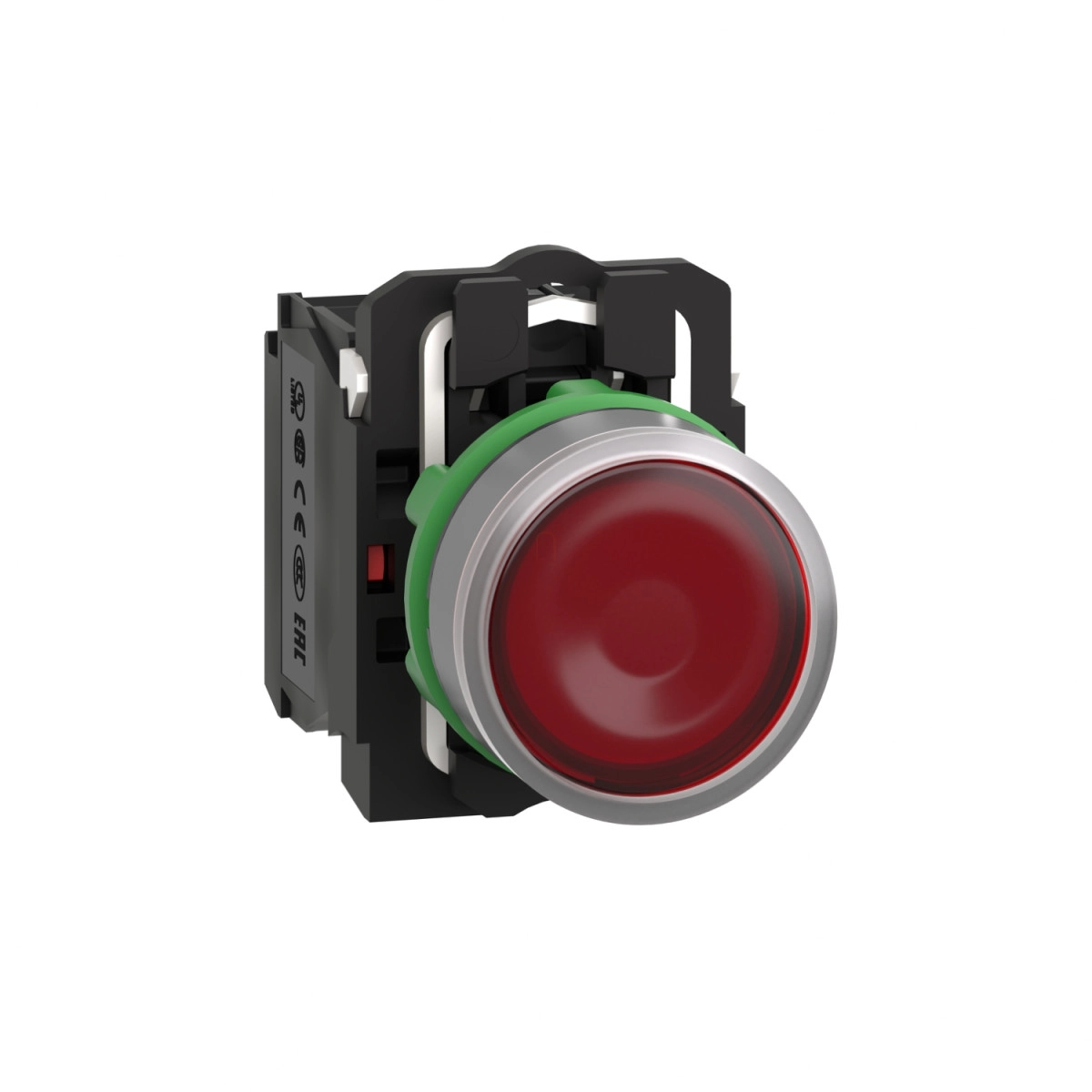

A Schneider Electric Harmony XB5 sorozatának világító nyomógombja a XB5AW34B5C0 típusjelzéssel kivételes minőséget és megbízhatóságot képvisel az ipari vezérlések világában. Ez a komplett, piros színű, szürke körgyűrűs kivitelű világító nyomógomb ideális választás a megkülönböztetett funkciók jelzéséhez és vezérléséhez egyaránt. Az univerzális LED világítás egyenletes fényeloszlást biztosít, miközben jelentősen csökkenti az energiafogyasztást a hagyományos izzós megoldásokhoz képest.
A Harmony XB5AW34B5C0 nyomógomb 22,5 mm-es szabványos szerelőfuratba illeszkedik, ami széleskörű kompatibilitást biztosít a legtöbb kapcsolószekrénnyel és vezérlőpanellel. A szürke, műanyag körgyűrű és a piros színű, sík kialakítású nyomógombfej esztétikus megjelenést kölcsönöz, miközben funkcionálisan is praktikus. Az egység rugós visszatérítésű működéssel rendelkezik, így biztosítva a stabil és megbízható kapcsolást. Az 1NO+1NC (egy nyitó és egy záró) érintkezőkonfiguráció sokoldalú alkalmazhatóságot tesz lehetővé különböző vezérlési feladatokban.
Műszaki szempontból a XB5AW34B5C0 modell 24V AC/DC tápfeszültséggel működik, 50/60 Hz frekvencián, az integrált LED világításnak köszönhetően akár 100 000 órás élettartammal rendelkezik normál üzemi körülmények között. A készülék slow-break érintkezőműködést biztosít, ami előnyös az induktív terhelések kapcsolásánál. A csatlakozások csavaros kapcsok segítségével történnek, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek befogadására kábelvég nélkül. A készülékház robusztus kialakítása és az IP66/IP67 védettségi szint kiemelkedő védelmet biztosít por és nedvesség ellen, így a termék ideális választás a legzordabb ipari környezetben is. A rendkívül stabil mechanikai kivitel 10 millió kapcsolási ciklust garantál, ezáltal hosszú távú, megbízható működést biztosítva.
A Schneider Electric XB5AW34B5C0 világító nyomógomb széles körű alkalmazási területtel rendelkezik, többek között gépgyártás, automatizálás, folyamatirányítás, épületautomatizálás és energiamenedzsment területeken. Az IEC 60947-5-1 szabvány szerinti elektromos terhelhetősége AC-15 alkalmazási kategóriában 3A/240V, 6A/120V, míg DC-13 alkalmazási kategóriában 0,1A/600V, 0,27A/250V és 0,55A/125V. A készülék rendelkezik továbbá IK05 mechanikai ütésállósággal, valamint kiemelkedő rezgésállósággal (5g, 2-500Hz), ami tovább növeli a termék alkalmazhatóságát ipari környezetben. A termék megfelel a legfontosabb nemzetközi szabványoknak és rendelkezik CSA, UL, BV, DNV, LROS tanúsítványokkal, így globális szinten is alkalmazható különböző projektekben.
Schneider Electric Harmony XB5 - XB5AW34B5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24VAC/DC, piros, szürke körgyűrű műszaki adatok
Termék alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5
Körgyűrű anyaga: Szürke, színezett műanyag
Rögzítőgallér anyaga: Műanyag
Fejegység típusa: Szabványos
Szerelési átmérő: 22,5 mm
Működési jellemzők
Működtető egység típusa: Rugós visszatérítésű
Nyomógomb profilja: Piros, sík, jelölés nélküli
További információ a működtető egységről: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Slow-break (lassú szakítás)
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz
Sapka/működtető egység vagy lencse színe: Piros
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC érintkező elektromos állapotváltása), 2,6 mm (NO érintkező elektromos állapotváltása), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC érintkező állapotváltásakor, 3,8 N
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK05 az IEC 50102 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemelés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
